Назначение

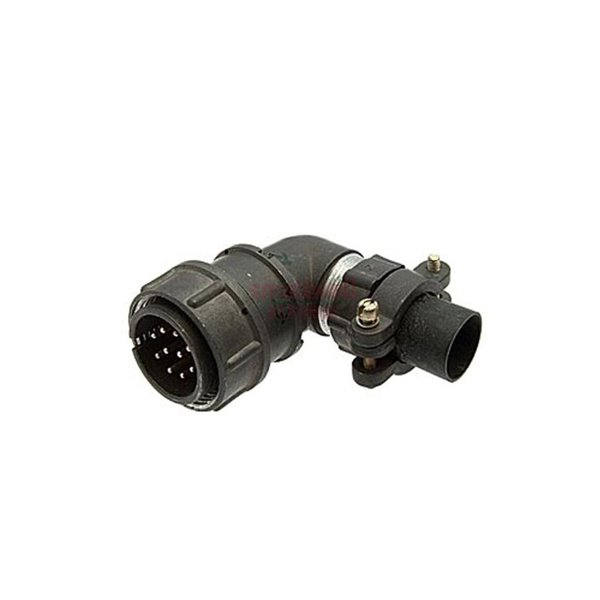

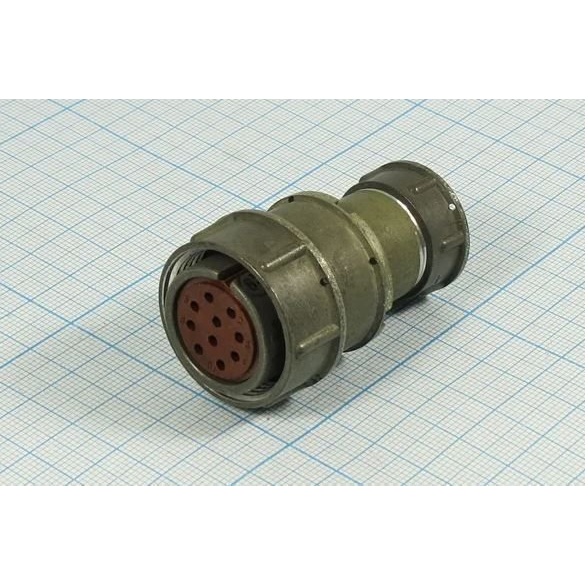

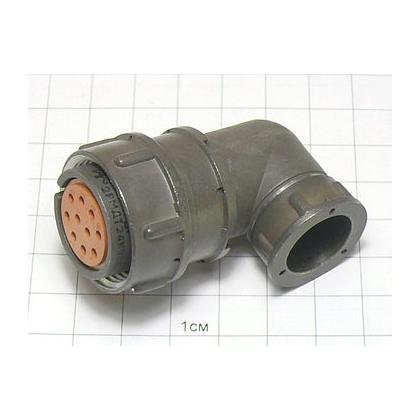

2РМДТ24КУЭ10Г5В1 — цилиндрический низкочастотный электрический разъём производства фирмы Элекон из серии 2РМД. Он предназначен для коммутации силовых и слаботочных цепей постоянного и переменного тока в приборах и блоках радиоэлектронной аппаратуры. Это негерметичный розеточный соединитель приборно-блочного исполнения с резьбовым соединением и фиксацией корпуса, рассчитанный на внутренний монтаж.

Разъём применяется в цепях постоянного и переменного тока и допускает эксплуатацию в условиях повышенных вибраций, ударов и перепадов температур. Такие соединители традиционно используются в промышленной и военной аппаратуре, где важны устойчивость к механическим нагрузкам и широкий температурный диапазон.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 10 шт.
• Максимальное рабочее напряжение — порядка 560–700 В переменного или постоянного тока; точное значение зависит от конкретных технических условий и приёмки.
• Максимальный ток на один контакт — до 10 А, суммарный ток на разъём — до примерно 83 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.

Конструкция и материалы

• Условный диаметр корпуса — 24 мм.
• Контакты прямые, диаметром около 1,5 мм, под пайку жил кабеля площадью до примерно 1 мм².
• Корпус металлический, изолятор из термореактивной пластмассы (обычно карболит или гетинакс), что обеспечивает теплостойкость и электрическую прочность.
• Соединение резьбовое с фиксацией корпуса, монтаж внутренний.

Условия эксплуатации

• Диапазон рабочих температур — ориентировочно от –60 °C до +100 °C для исполнения с теплостойкостью 100 °C.
• Сохраняемость при хранении — не менее 15 лет.
• Ресурс — несколько сотен циклов сочленения и расчленения.
• Устойчивость к вибрации и одиночным, а также многократным механическим ударам; характеристики по ГОСТ и техническим условиям соответствуют требованиям военной и промышленной аппаратуры.

Исполнение и применение

Вариант 2РМДТ24КУЭ10Г5В1 относится к серии «Т» — термостойким исполнениям — и обычно поставляется с приёмкой «ОТК» или «5» по техническим условиям типа ГЕ0.364.126ТУ и аналогичным. Оборудование и приборы, в которых применяются такие разъёмы, как правило, относятся к климатическому исполнению УХЛ2.1 по ГОСТ 15150.

Разъём востребован при сборке блоков питания, измерительных и связных устройств, пультов управления и другой аппаратуры, где требуется надёжная пайка проводников, стойкость к вибрации и ударам, а также работа в широком диапазоне температур. Благодаря металлическому корпусу и термореактивному изолятору соединитель сохраняет электрическую прочность при нагреве и механических нагрузках.

При монтаже важно учитывать диаметр корпуса 24 мм, диаметр контактов около 1,5 мм и допустимое сечение жилы до примерно 1 мм², а также обеспечивать фиксацию корпуса резьбовым соединением. Для корректного подбора режимов работы следует сверяться с конкретными техническими условиями и приёмкой, указанными в сопроводительной документации на партию.
