Назначение

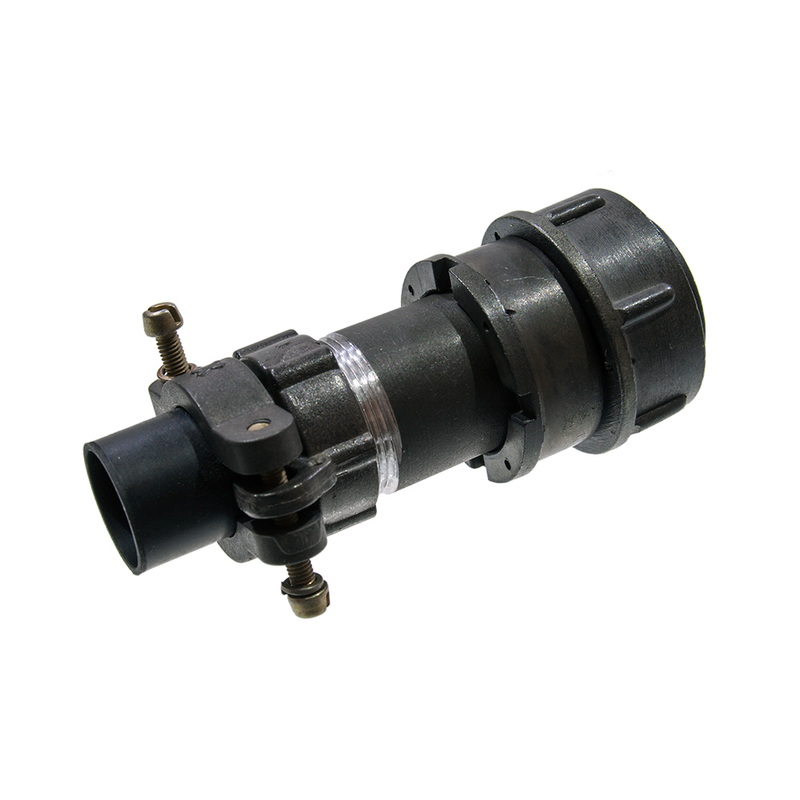

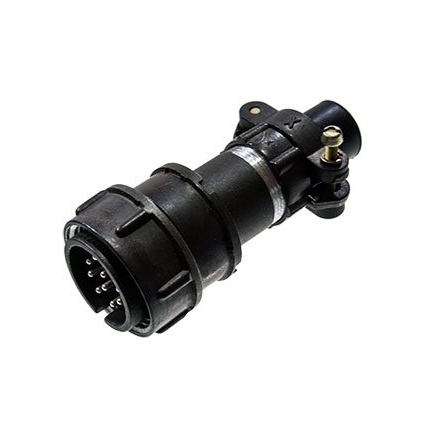

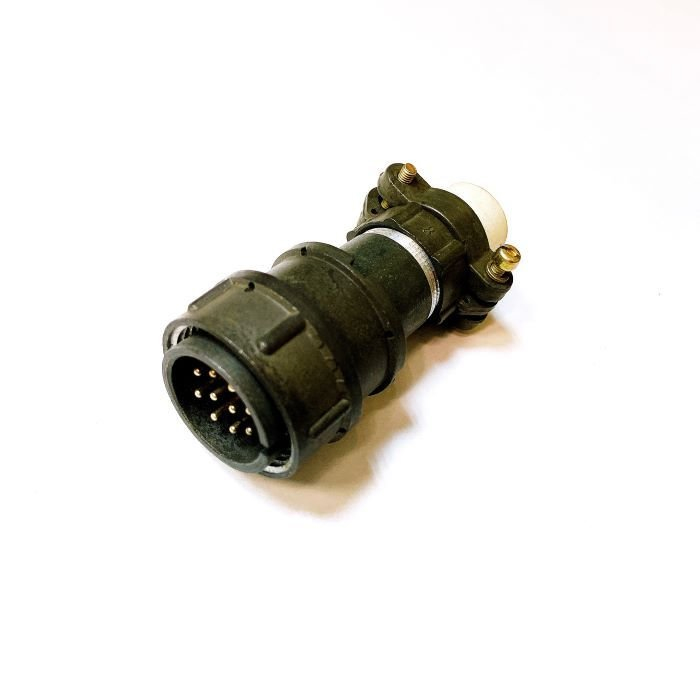

2РМДТ24КПН10ШВ1В — цилиндрический низкочастотный негерметичный разъём производства компании Элекон, исполнение «5». Предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Это кабельная вилка, применяемая для коммутации длинных электрических цепей в составе промышленного и специального оборудования.

Разъём относится к серии 2РМДТ. Соединители этой серии не взаимосочетаемы с изделиями серии 2РМТ из-за разной схемы контактов, поэтому при подборе ответной части необходимо учитывать именно серию 2РМДТ.

Конструкция и особенности

Корпус вилки изготовлен из алюминиевого сплава. Изделие имеет кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля. Посадочный диаметр составляет 24 мм. Вид сочленения — резьбовой, резьба M24×1. Поляризация одношпоночная, что исключает неправильное соединение. Монтаж объёмный, пайкой, внутренний.

Вилка оснащена 10 извлекаемыми контактами диаметром 1,5 мм (сочетание «Ш5»). Контакты имеют серебряное покрытие (обозначение «В»). Модификация «1В» определяет конструктивное исполнение изделия.

Расшифровка обозначения типа:

• 2РМДТ — серия соединителя;
• 24 — условный размер;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 10 — число контактов;
• Ш5 — сочетание контактов диаметром 1,5 мм;
• В — серебряное покрытие контактов;
• 1В — модификация.

Габариты и масса

Диаметр D1 составляет 32 мм, длина вилки — до 62,5 мм. Масса вилки не более 23 г, масса патрубка — не более 27 г. Негерметичное исполнение не предназначено для работы в условиях повышенного давления или прямого воздействия влаги.

Область применения

Разъём применяется в оборонной и гражданской промышленности для надёжного соединения электрических цепей. Всеклиматическое исполнение и тропикоустойчивое исполнение серии позволяют использовать изделие в аппаратуре, эксплуатируемой в различных климатических зонах. Разъём подходит для длинных цепей, где требуется стабильная передача сигнала и питания.

Технические характеристики

• Число контактов: 10;
• Диаметр контактов: 1,5 мм;
• Покрытие контактов: серебро;
• Рабочий ток: до 10 А на контакт, суммарно до 83 А;
• Рабочее напряжение: до 560 В, максимальное — 700 В;
• Рабочая частота: до 3 МГц;
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
• Приемка: «5»;
• Вид сочленения: резьбовой, M24×1;
• Поляризация: одношпоночная;
• Монтаж: объёмный, пайкой, внутренний;
• Корпус: алюминиевый сплав;
• Материал покрытия контактов: серебро;
• Исполнение: негерметичное, всеклиматическое.

Указанные параметры определяют область применения изделия и позволяют использовать его в аппаратуре, работающей при значительных перепадах температур и в условиях повышенной влажности. Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.
