Назначение и область применения

Соединитель 2РМДТ24КПН10ШВ1В «5» представляет собой десятиконтактную негерметичную кабельную вилку серии 2РМДТ и предназначен для электрических соединений в цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в составе кабельных сборок и жгутов, где требуется надёжная коммутация при повышенных токовых нагрузках, воздействии вибрации, ударов и широкого диапазона температур.

Конструкция и материалы

Вилка имеет посадочный диаметр 24 мм и оснащена контактами диаметром 1,5 мм с серебряным покрытием. Корпус изготовлен из алюминиевого сплава АЛ-11, изоляторы — из прессматериала АГ-4, штыри — из латуни ЛС59-1. Конструкция предусматривает прямой патрубок для неэкранированного кабеля, метод монтажа — навесной (объёмный), сечение подключаемого провода — до 1 мм².

Технические характеристики

Ниже приведены основные параметры соединителя, подтверждённые для данной модели.

• Число контактов — 10.
• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка — до 10 А на контакт, суммарно до 83 А на соединитель.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, с перегревом контактов до плюс 180 градусов Цельсия.
• Вибрация — диапазон 1–5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Ударные нагрузки — до 5000 метров на секунду в квадрате.
• Наработка — не менее 1000 часов.
• Число сочленений-расчленений — 500.
• Срок хранения — 15 лет.

Расшифровка индексов маркировки

Обозначение 2РМДТ24КПН10ШВ1В «5» построено по стандартной схеме серии:

1. К — кабельная.
2. П — прямой патрубок.
3. Н — неэкранированный кабель.
4. 10 — число контактов.
5. Ш — штыревая вилка.
6. 5 — сочетание контактов диаметром 1,5 мм.
7. В — серебряное покрытие контактов.
8. 1 — верхний предел рабочей температуры 100 градусов Цельсия.
9. В — всеклиматическое исполнение.

Условия эксплуатации и приёмка

Вилка выполнена во всеклиматическом исполнении с тропикоустойчивостью, что позволяет использовать её в условиях повышенной влажности и в районах с тропическим климатом. Изделие сохраняет работоспособность при длительном воздействии вибрационных и ударных нагрузок, указанных выше.

Приёмка изделия — «5». Это означает, что соединитель соответствует установленным требованиям по данному виду приёмки, предусмотренному для серии 2РМД.

Комплектация и особенности поставки

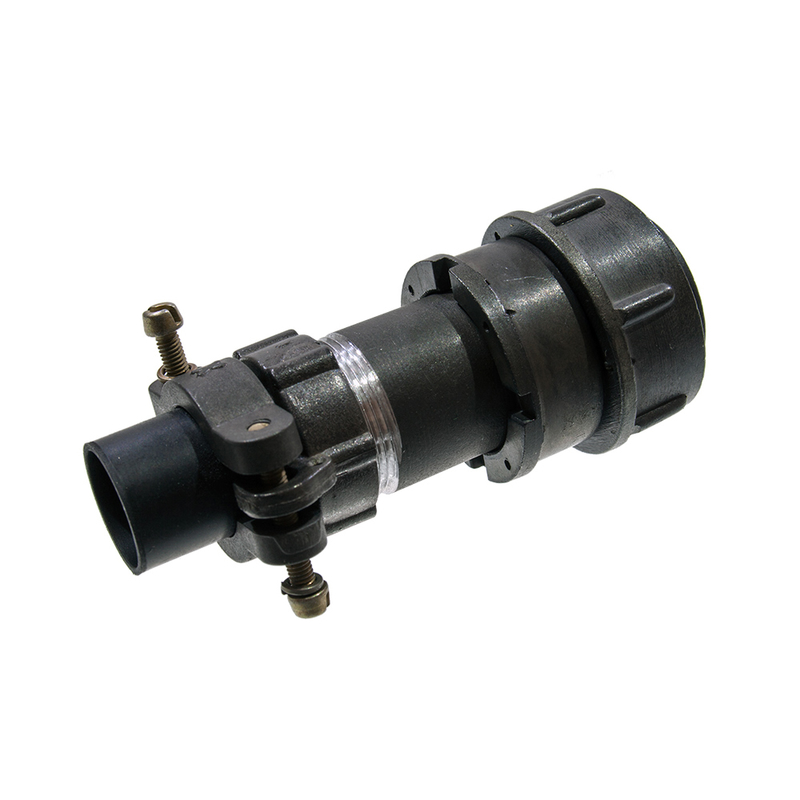

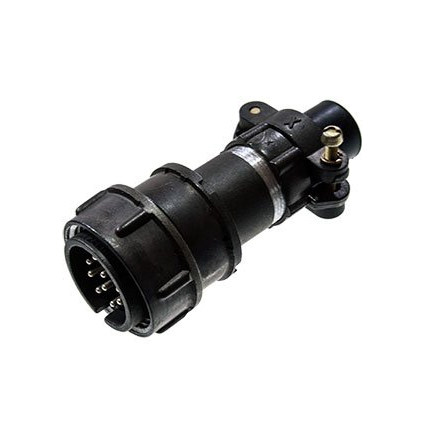

Поставляется изделие в соответствии с каталожным обозначением 2РМДТ24КПН10ШВ1В «5», артикул 2274, категория 2РМД. Сведения о производителе и дополнительной комплектации в предоставленных данных не указаны. На изображении показан разъем с характерным цилиндрическим корпусом и оранжевыми метками контактов.
