Назначение изделия

Вилка 2РМДТ24КПН10Ш5В1В производства Элекон представляет собой десятиконтактный негерметичный кабельный соединитель серии 2РМДТ с приемкой «ОТК». Основное назначение изделия — обеспечение надежного электрического соединения в различных электрических системах, включая промышленное и специальное оборудование, эксплуатируемое в жестких условиях. Конструкция вилки ориентирована на применение в составе кабельных сборок, где требуется стабильная передача сигнала и питания между блоками и узлами.

Артикул изделия — 20153. Категория товара — 2РМД. Приемка «ОТК» подтверждает, что каждая единица продукции прошла контроль качества на предприятии-изготовителе. Год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Подтвержденные технические особенности

Вилка имеет посадочный диаметр 24 мм и оснащена десятью извлекаемыми контактами диаметром 1,5 мм. Такая конструкция контактной группы облегчает монтаж и обслуживание: при необходимости отдельный контакт может быть извлечен и заменен без замены всего соединителя.

Электрические параметры изделия рассчитаны на работу в цепях с напряжением до 560 В переменного или постоянного тока. Максимальная токовая нагрузка составляет 10 А на один контакт и 83 А на весь соединитель. Сечение подсоединяемого провода не превышает 1 мм². Сопротивление контакта — не более 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм.

Рабочий диапазон температур — от минус 60°C до плюс 100°C. Теплостойкость соответствует группе 1 (100°C), климатическое исполнение — В2.1. Конструкция включает прямой патрубок, а корпус выполнен из карболита. Вилка сохраняет работоспособность при вибрации в диапазоне 1–5000 Гц, при акустических шумах до 170 дБ и при ускорениях до 200 g.

Конструктивные и эксплуатационные особенности

• Десять извлекаемых контактов диаметром 1,5 мм обеспечивают удобство монтажа и ремонта.
• Негерметичное исполнение кабельной вилки соответствует области применения серии 2РМДТ.
• Корпус из карболита обладает стойкостью к механическим и климатическим воздействиям.
• Прямой патрубок упрощает подключение кабеля и фиксацию провода.
• Посадочный диаметр 24 мм определяет совместимость с ответными частями соответствующего типоразмера.
• Приемка «ОТК» и заводская упаковка подтверждают контроль качества при выпуске.

Применение

Вилка 2РМДТ24КПН10Ш5В1В применяется в промышленных и специальных системах, где предъявляются повышенные требования к надежности соединений при жестких условиях эксплуатации. Устойчивость к вибрации, акустическим шумам и ускорениям позволяет использовать изделие в составе оборудования, работающего под воздействием интенсивных механических нагрузок.

Диапазон рабочих температур от минус 60°C до плюс 100°C и климатическое исполнение В2.1 делают вилку пригодной для эксплуатации в различных климатических зонах. Электрические характеристики — напряжение до 560 В и токовая нагрузка до 10 А на контакт — обеспечивают возможность коммутации как сигнальных, так и силовых цепей в пределах допустимых параметров.

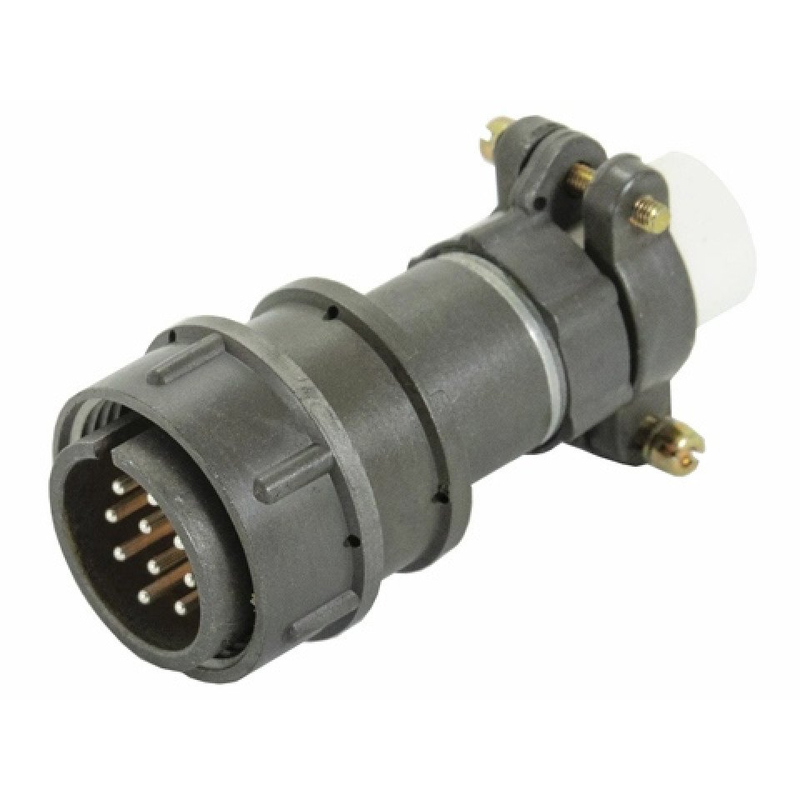

Изображение изделия демонстрирует характерный цилиндрический корпус, золотистые контакты и белую муфту, что соответствует описанной конструкции. Для подбора ответной части и монтажа следует учитывать посадочный диаметр 24 мм, число и диаметр контактов, а также максимальное сечение подсоединяемого провода 1 мм².
