Назначение разъёма 2РМДТ24КПН10Ш5В1В

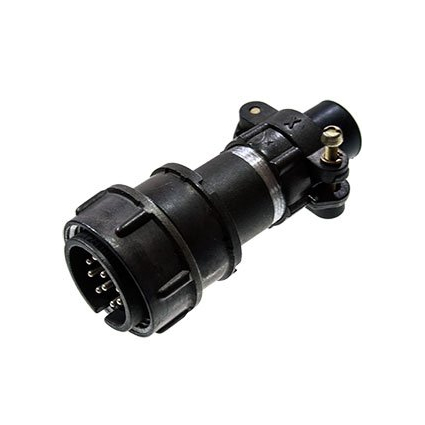

2РМДТ24КПН10Ш5В1В производства Элекон — это десятиконтактная негерметичная кабельная вилка серии 2РМДТ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём выпускается в тропикоустойчивом и всеклиматическом исполнении, что позволяет применять его в сложных условиях эксплуатации как в оборонной, так и в гражданской промышленности.

Вилка используется для приборных и кабельных соединений, в том числе в длинных электрических цепях, где требуется стабильная передача сигнала и питания. Конструкция рассчитана на объёмный монтаж с пайкой проводников, что обеспечивает надёжный электрический контакт.

Подтверждённые технические особенности

Разъём имеет посадочный диаметр 24 мм и оснащён десятью извлекаемыми контактами диаметром 1,5 мм с серебряным покрытием, что обозначено индексом «Ш» в маркировке. Такое исполнение контактной группы способствует снижению переходного сопротивления и повышению стабильности соединения.

• Максимальная токовая нагрузка: до 10 А на один контакт и до 83 А на соединитель в целом.
• Рабочее напряжение: до 560–700 В.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Корпус изготовлен из алюминиевого сплава с оксидированием.
• Тип соединения — резьбовое, резьба M24×1.
• Вилка имеет прямой патрубок (исполнение КПН).
• Ресурс сочленений-расчленений — до 500 циклов.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц.
• Стойкость к ударам с ускорением до 500 g.
• Работоспособность при влажности до 98 процентов.
• Выдерживает пониженное давление, линейные ускорения до 1000 метров на секунду в квадрате.
• Наработка — не менее 1000 часов.

Применение и конструктивные особенности

Благодаря совокупности характеристик 2РМДТ24КПН10Ш5В1В подходит для эксплуатации в составе ответственных электротехнических систем, где предъявляются повышенные требования к вибро- и ударостойкости, а также к работе при экстремальных температурах и высокой влажности. Разъём применяется в кабельных сборках и приборных соединениях оборонной и гражданской промышленности.

Вилка обеспечивает объёмный монтаж методом пайки, что удобно при сборке жгутов и кабелей. Извлекаемые контакты упрощают обслуживание и замену отдельных элементов без демонтажа всего соединителя. Оксидированный алюминиевый корпус защищает от коррозии и механических воздействий, а серебряное покрытие контактов поддерживает стабильные электрические параметры на протяжении всего срока службы.

Габаритные размеры: диаметр D1 составляет 32 мм, максимальная длина L — 62,5 мм, масса изделия находится в пределах от 40 до 50 граммов. Поставка осуществляется в заводской упаковке. Приёмка «ОТК» подтверждает прохождение заводского контроля качества. Год выпуска — 2025.

Ключевые параметры для подбора

1. Серия и тип: 2РМДТ, кабельная вилка, негерметичная.
2. Количество контактов: 10, диаметр контакта 1,5 мм, покрытие серебряное.
3. Посадочный диаметр: 24 мм.
4. Присоединительная резьба: M24×1.
5. Исполнение патрубка: прямой (КПН).
6. Монтаж: объёмный, пайкой.

Изделие выпускается производителем Элекон и имеет приёмку «ОТК», что отражено в наименовании товара. Артикул позиции — 20152, категория — 2РМД.
