Назначение разъёма 2РМДТ24КПН10Ш5В1В

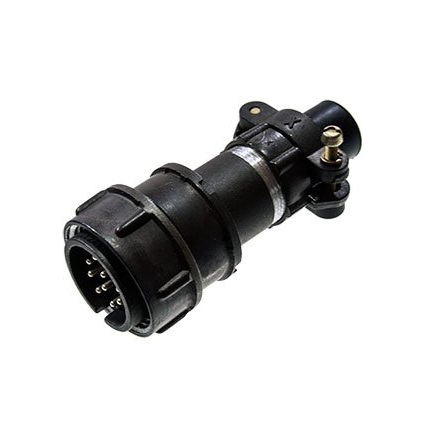

2РМДТ24КПН10Ш5В1В от производителя Элекон с приёмкой «ОТК» представляет собой десятиконтактную кабельную вилку серии 2РМДТ. Это негерметичный цилиндрический низкочастотный разъём тропикоустойчивого исполнения, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и жгутов, где требуется надёжная коммутация при повышенных нагрузках и в сложных условиях эксплуатации.

Разъём востребован в промышленном оборудовании и в оборонных приложениях, особенно там, где линии связи имеют значительную длину. Серия 2РМДТ рассчитана на работу в составе ответственных систем, а наличие приёмки «ОТК» подтверждает заводской контроль качества каждой партии. Год выпуска — 2025.

Подтверждённые технические особенности

Конструкция вилки обеспечивает стабильную передачу электрического сигнала и механическую прочность соединения. Ниже перечислены характеристики, подтверждённые для данной модели.

• Количество контактов — 10, контакты извлекаемые, диаметр контакта 1,5 мм, покрытие серебряное (индекс Ш).
• Максимальное рабочее напряжение — от 560 до 700 В, ток на контакт — до 10 А, общий ток — до 83 А.
• Корпус изготовлен из алюминиевого сплава, посадочный диаметр 24 мм, соединение резьбовое M24 на 1.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, теплостойкость до 100 градусов.
• Исполнение всеклиматическое (индекс В), устойчивость к влажности до 98 процентов.
• Стойкость к вибрациям в диапазоне от 1 до 5000 Гц и к ударам с ускорением до 500 g.
• Габариты: диаметр корпуса 32 мм, максимальная длина вилки 62,5 мм, масса вилки до 23 г, масса патрубка до 27 г.
• Прямой патрубок для кабеля, монтаж объёмный или пайкой.
• Заводская упаковка, приёмка «ОТК».

Применение и условия монтажа

Разъём применяется для соединения кабельных линий в промышленных установках, приборах и системах специального назначения. Благодаря тропикоустойчивому и всеклиматическому исполнению вилка сохраняет работоспособность при высокой влажности, перепадах температур, вибрационных и ударных нагрузках. Это делает её пригодной для эксплуатации в неотапливаемых помещениях, на подвижных объектах и в условиях агрессивной внешней среды.

Монтаж выполняется объёмным способом или пайкой. Резьбовое соединение M24 обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение под воздействием вибрации. Прямой патрубок рассчитан на ввод кабеля и защиту мест пайки от механических повреждений.

Серия 2РМДТ подходит для длинных цепей, где важны низкие потери сигнала и стабильность параметров на всём протяжении линии. Изделие производится российским предприятием Элекон в Казани и поставляется с заводской приёмкой отдела технического контроля. Артикул товара — 20150, категория — 2РМД.
