2РМДТ24КПН10Ш5В1В: надежное кабельное соединение для электрических цепей

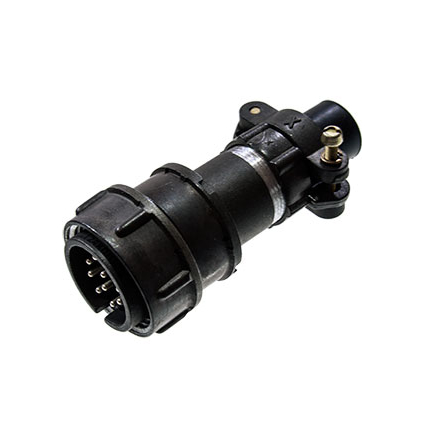

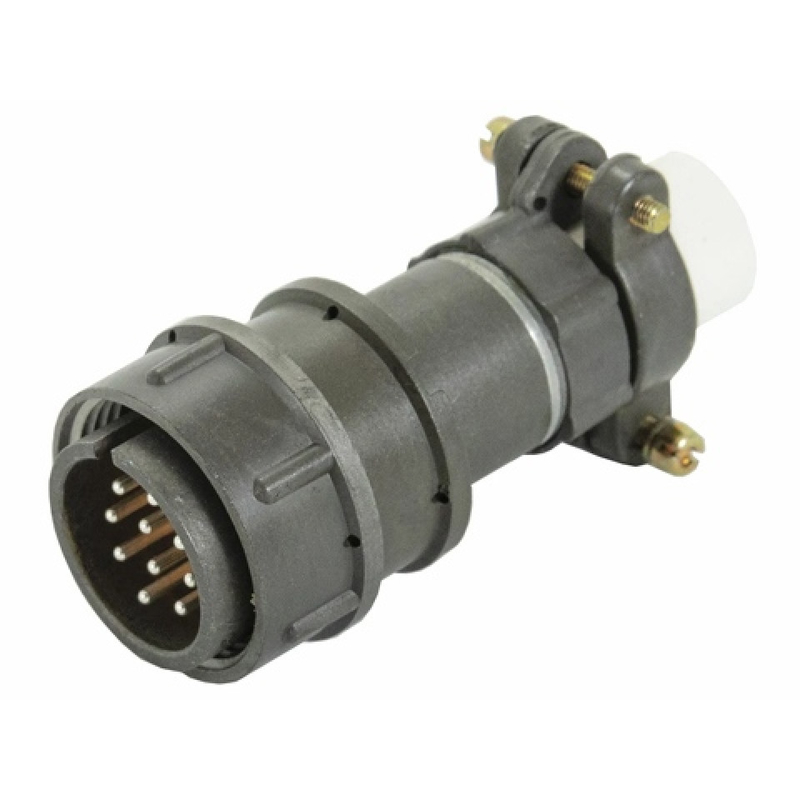

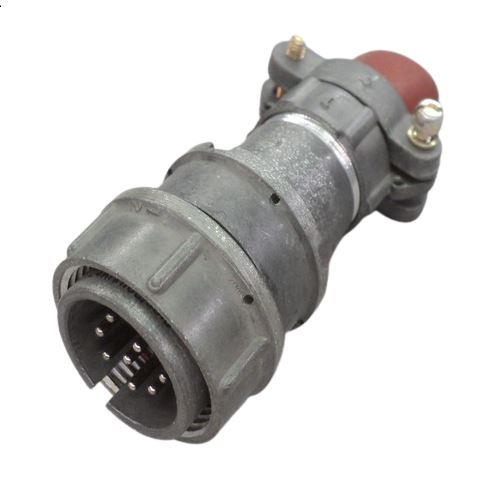

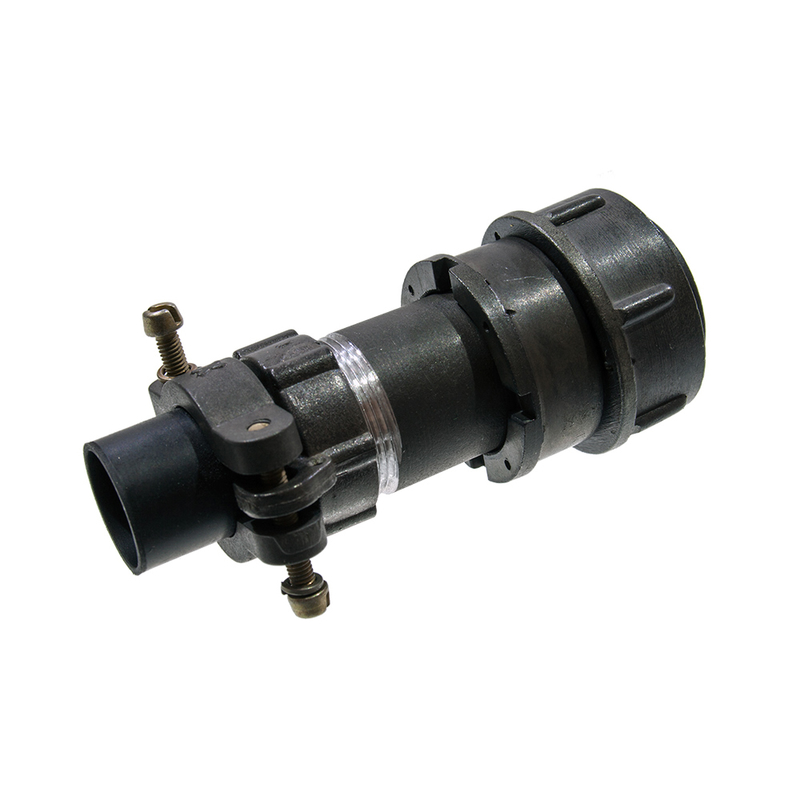

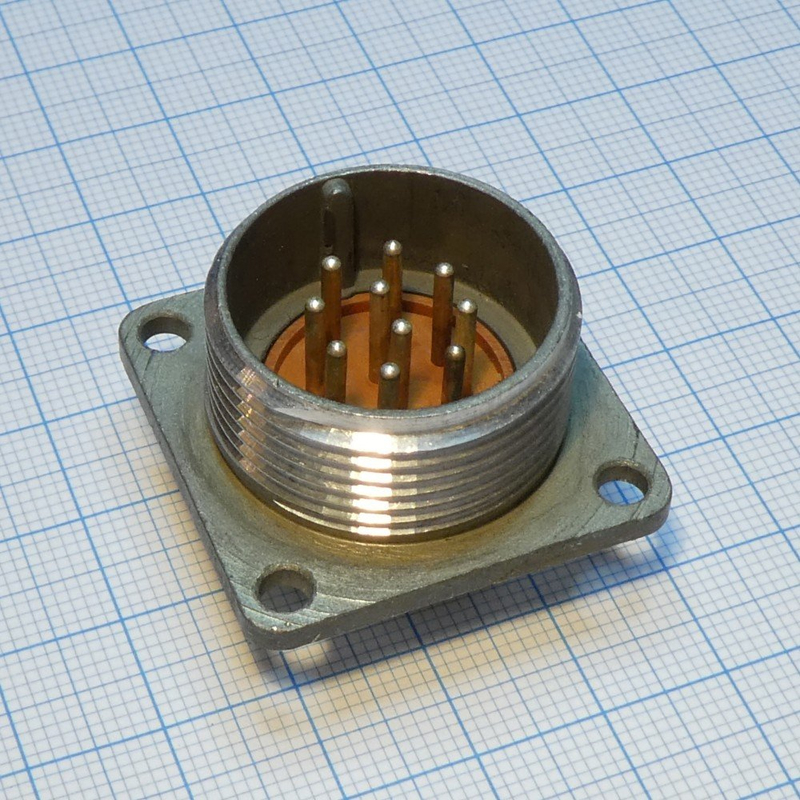

2РМДТ24КПН10Ш5В1В — цилиндрический низкочастотный кабельный соединитель серии 2РМДТ, предназначенный для многоконтактного соединения и разъединения электрических цепей постоянного и переменного тока. Исполнение с прямым патрубком, резьбовой фиксацией и десятью штыревыми контактами делает его практичным решением для аппаратуры, где важны стабильность контакта, механическая прочность и работа в сложных климатических условиях.

Назначение разъема

Разъем 2РМДТ24КПН10Ш5В1В применяется для коммутации длинных электрических цепей в составе оборудования общего и специального назначения. Он рассчитан на внутренний объемный монтаж с присоединением проводников пайкой и подходит для цепей постоянного тока, а также переменного тока частотой до 3 МГц.

Кабельная вилка используется совместно с ответной частью соответствующего типоразмера. Резьбовое сочленение помогает надежно зафиксировать соединение, снижая риск самопроизвольного расстыковывания при вибрациях, транспортировке и регулярной эксплуатации.

Основные характеристики

Указанные параметры позволяют использовать 2РМДТ24КПН10Ш5В1В в системах, где необходимо передавать питание и сигналы через компактный многоконтактный интерфейс. Для данной модификации приводятся сопротивление изоляции не менее 5000 МОм при нормальных климатических условиях и сопротивление контакта до 0,0025 Ом.

Расшифровка маркировки

Маркировка 2РМДТ24КПН10Ш5В1В содержит сведения о конструктивном и климатическом исполнении изделия:

• 2РМДТ — серия цилиндрических низкочастотных негерметичных тропикоустойчивых соединителей.

• 24 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — негерметичное исполнение.

• 10 — число контактов.

• Ш — штыревая часть, то есть вилка.

• 5 — сочетание контактов диаметром 1,5 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкое исполнение до +100 °C.

• В — всеклиматическое исполнение.

Преимущества применения

Соединитель 2РМДТ24КПН10Ш5В1В сочетает многоконтактную компоновку с прочной конструкцией. Десять контактов позволяют организовать компактное подключение нескольких независимых цепей в одном узле, а серебряное покрытие контактных элементов способствует сохранению надежных электрических характеристик при длительной эксплуатации.

Рабочий температурный диапазон от −60 °C до +100 °C и тропикоустойчивое исполнение расширяют возможности использования разъема в оборудовании, которое работает при перепадах температур и высокой влажности. По приведенным техническим данным, соединитель выдерживает до 500 циклов сочленения и рассчитан на минимальную наработку не менее 1000 часов.

Где используется 2РМДТ24КПН10Ш5В1В

Разъем может применяться в электротехнических шкафах, системах управления, измерительных комплексах, промышленной автоматике, транспортной технике, приборостроении и другом оборудовании, требующем разъемного подключения кабелей. Перед проектированием узла важно проверить совместимость ответной части, назначение каждого контакта, сечение подключаемого провода, требования к герметичности и реальные электрические нагрузки конкретной системы.
