Назначение разъёма 2РМДТ24КПН10Ш5В1В

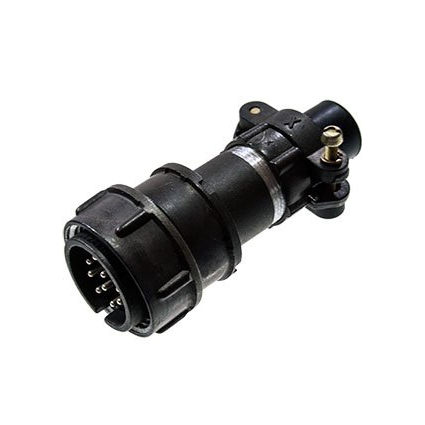

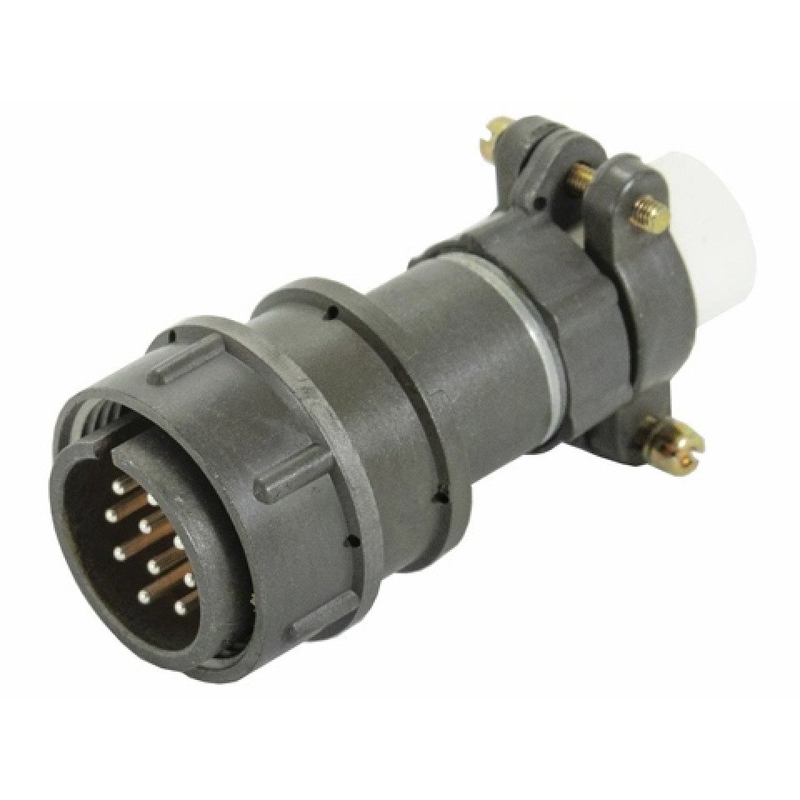

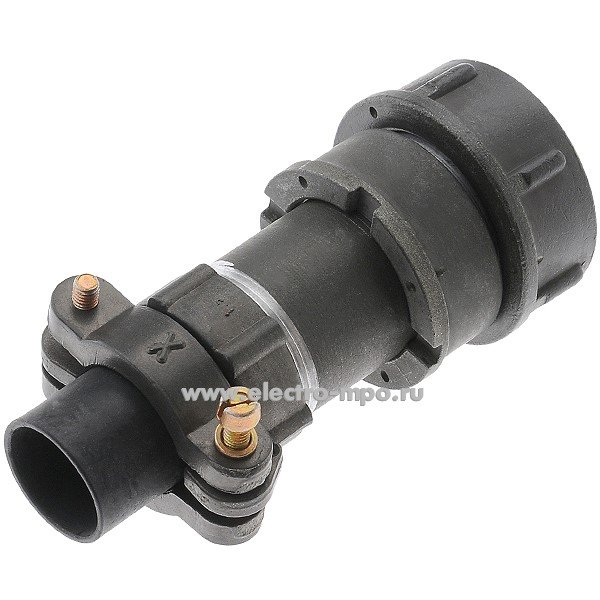

Разъём 2РМДТ24КПН10Ш5В1В производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный кабельный соединитель серии 2РМДТ. Изделие предназначено для электрического соединения и коммутации цепей постоянного и переменного тока в составе кабельных сборок, приборов и электротехнических устройств.

Исполнение разъёма — вилка, то есть штыревая часть соединения с прямым патрубком для неэкранированного кабеля. Резьбовое сочленение обеспечивает надёжную механическую фиксацию ответной части и стабильный электрический контакт в условиях эксплуатации.

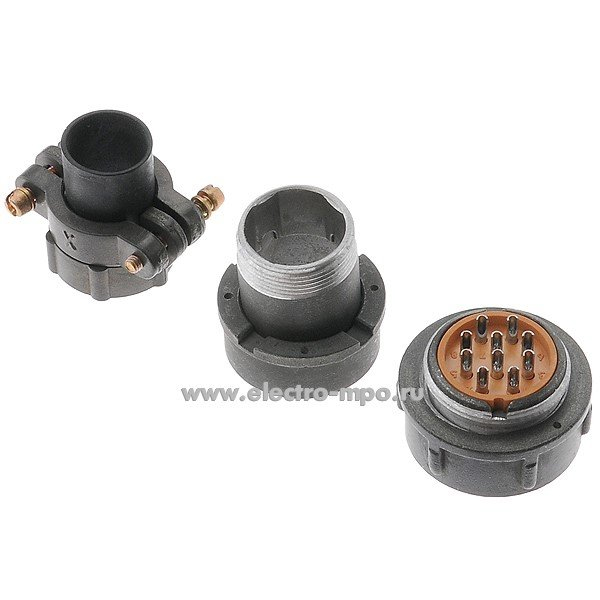

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава А‑22 с оксидным покрытием серого цвета. Контактная группа выполнена из латуни с серебряным покрытием (Ag), а изолятор — из карболита коричневого цвета.

• Тип: цилиндрический низкочастотный, негерметичный
• Способ сочленения: резьбовое
• Количество контактов: 10 штыревых, извлекаемых
• Диаметр контактов: 1,5 мм
• Условный размер корпуса: 24 мм
• Фактический диаметр корпуса: около 32 мм
• Высота сборки: порядка 62,5 мм
• Обозначение патрубка: прямой (ПН), концевая гайка под неэкранированный кабель

В конструкции предусмотрены уплотнительная втулка для кабеля и ориентация по пазу и шпонке, что исключает неправильное сочленение и повышает удобство монтажа.

Электрические параметры

Номинальный ток на один контакт диаметром 1,5 мм достигает 10 А. Суммарный максимальный ток на весь разъём указывается до 83 А. Рабочее напряжение — не более 560 В, электрическая прочность изоляции — до 1850 В.

Сопротивление контакта составляет не более 2,5 мОм, сопротивление изоляции — до 5000 МОм. Такие значения обеспечивают стабильную передачу энергии и минимальные потери в цепи.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — В2.1. Относительная влажность может достигать 98 процентов при температуре 25 градусов Цельсия, а атмосферное давление — от вакуума до порядка 50,6 умноженное на 10 в четвёртой степени Паскаля.

• Устойчивость к вибрации: до 5000 Гц при ускорении до 50 g
• Многократные удары: до 100 g
• Однократные удары: до 500 g

Такие показатели позволяют применять изделие в аппаратуре, испытывающей значительные механические нагрузки.

Ресурс и монтаж

Число сочленений и расчленений — не менее 500 циклов. Минимальная наработка составляет 1000 часов, а при температуре контакта до 80 градусов Цельсия ресурс достигает порядка 175 тысяч часов.

Монтаж токоведущих жил выполняется объёмной пайкой, механическая сборка производится непосредственно в корпусе разъёма. Извлекаемые контакты упрощают обслуживание и замену отдельных элементов без демонтажа всего соединителя.

Область применения

Разъём 2РМДТ24КПН10Ш5В1В применяется в промышленной и специальной аппаратуре, где требуются надёжная коммутация цепей, стойкость к вибрации, ударам и перепадам температуры. Типичные сферы использования — кабельные сборки приборов, блоки питания, системы управления и другое электрооборудование, работающее в жёстких условиях эксплуатации.
