Назначение соединителя

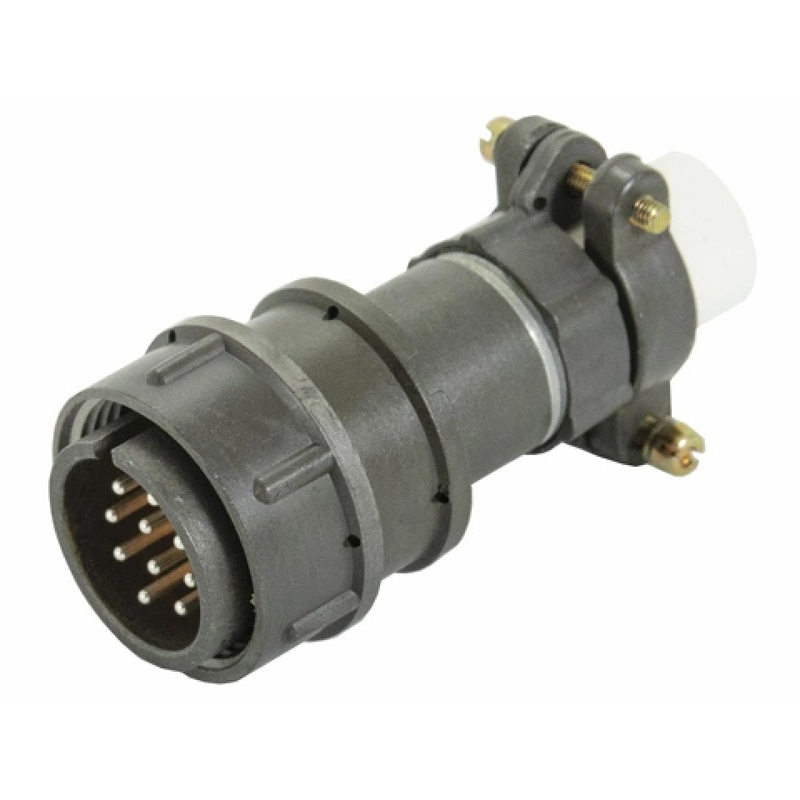

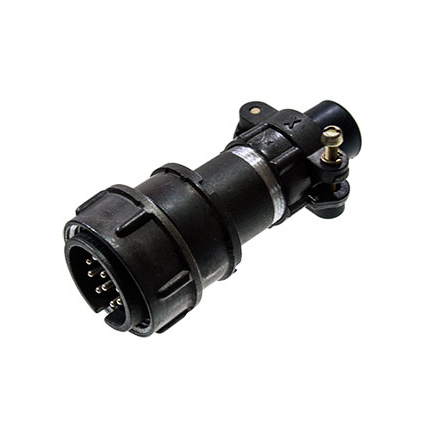

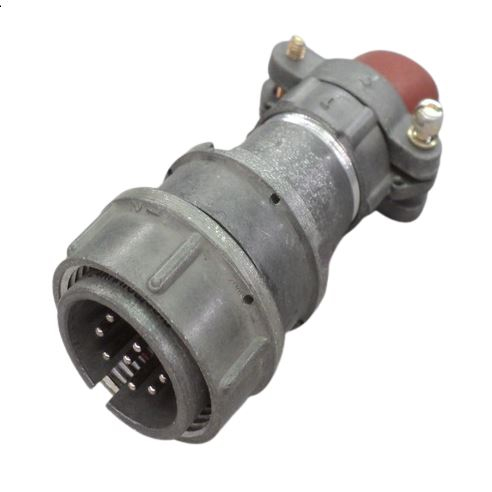

2РМДТ24КПН10Ш5В1В от производителя Элекон представляет собой кабельную вилку цилиндрического соединителя серии 2РМДТ. Изделие предназначено для надёжного электрического соединения в составе различных электроустановок. Основное применение — низкочастотные системы, включая промышленную автоматику и оборудование, где требуется стабильная коммутация цепей при умеренных токах и широком диапазоне температур.

Конструктивно вилка относится к негерметичным соединителям и не предназначена для работы в условиях прямого воздействия влаги или агрессивных сред. Это следует учитывать при выборе места монтажа.

Подтверждённые особенности и технические параметры

Ниже перечислены характеристики, заявленные для данной модели.

• Тип: кабельная вилка цилиндрического соединителя серии 2РМДТ.
• Исполнение: негерметичное.
• Количество контактов: 10.
• Посадочный диаметр: 24 мм.
• Контакты: извлекаемые, диаметром 1,5 мм.
• Ток на контакт: до 10 А.
• Суммарный ток на соединитель: до 83 А.
• Рабочее напряжение: до 560 В переменного или постоянного тока.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Корпус: карболит с оксидным покрытием серого цвета.
• Изолятор: коричневый.
• Оснащение: прямой патрубок, скобы для монтажа, золотистые контакты для стабильного соединения.
• Диаметр корпуса: 32 мм.
• Высота: 62,5 мм.
• Вес: около 43 г.

Материалы и конструктивные решения

Корпус вилки выполнен из карболита с оксидным покрытием серого цвета. Карболит обеспечивает механическую прочность и электрическую изоляцию, а оксидное покрытие защищает поверхность от коррозии. Коричневый изолятор разделяет токоведущие части и препятствует нежелательным замыканиям.

Извлекаемые контакты диаметром 1,5 мм позволяют при необходимости заменять отдельные контактные элементы без замены всего соединителя. Золотистое покрытие контактов улучшает стабильность электрического соединения и снижает переходное сопротивление.

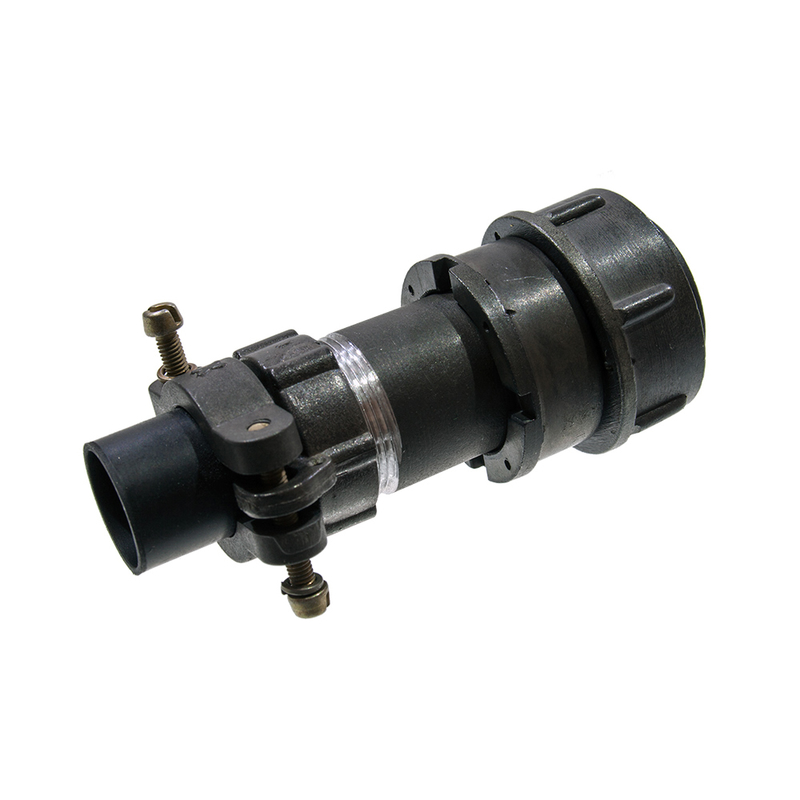

Прямой патрубок служит для ввода кабеля, а скобы предназначены для монтажного крепления вилки. Такая компоновка упрощает установку и фиксацию соединителя в составе оборудования.

Область применения

Вилка применяется в низкочастотных системах. Типичные сферы использования — промышленная автоматика и различное оборудование, где необходимо передавать электрические сигналы и питание через разъёмное соединение. Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия изделие может эксплуатироваться в условиях умеренного и холодного климата, а также в нагреваемом оборудовании.

Допустимый ток до 10 А на контакт и до 83 А суммарно на соединитель позволяет использовать вилку как для слаботочных цепей управления, так и для силовых линий в пределах указанных значений. Напряжение до 560 В переменного или постоянного тока расширяет область применения от низковольтных схем до промышленных установок среднего напряжения.

Условия эксплуатации и ограничения

Соединитель негерметичен, поэтому его не следует применять в условиях повышенной влажности, попадания воды или пыли без дополнительной защиты. При монтаже важно соблюдать соответствие посадочного диаметра 24 мм и диаметра корпуса 32 мм посадочному месту оборудования.

Максимальные токовые нагрузки не должны превышаться: до 10 А на каждый из десяти контактов и до 83 А суммарно. Превышение этих значений может привести к перегреву контактов и нарушению работы соединителя. Температурный режим от минус 60 до плюс 100 градусов Цельсия является границей работоспособности, выход за которую не допускается.

Маркировка и происхождение

Обозначение 2РМДТ24КПН10Ш5В1В отражает тип и параметры изделия: серия 2РМДТ, посадочный диаметр 24 мм, количество контактов 10 и другие конструктивные признаки. Артикул товара — 50034. Производитель — завод Элекон, расположенный в Казани, Россия. Год выпуска в карточке товара — 2017. Изделие произведено в России.

Данные о сертификатах, гарантийном сроке и комплектации поставки в представленной информации отсутствуют, поэтому за уточнением этих сведений следует обращаться к документации производителя.
