Назначение разъёма 2РМДТ24КПН10Ш5В1В «5»

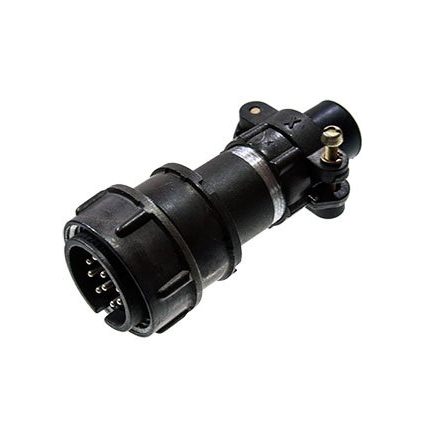

2РМДТ24КПН10Ш5В1В «5» (артикул 40236) — низкочастотный цилиндрический электрический соединитель серии 2РМДТ, выпускаемый в исполнении «вилка» с кабельным корпусом. Разъём предназначен для ручного сочленения и расчленения и служит для коммутации электрических цепей постоянного и переменного тока. Он применяется в спецтехнике, промышленном оборудовании и радиоэлектронных приборах, где требуется внутренний монтаж и надёжное разъёмное соединение жгутов и кабелей.

Маркировка содержит указание на типоразмер корпуса 24 и число контактов 10, а литера «Ш» в обозначении соответствует вилочной части. Исполнение «5» относится к приёмке по категории «5», что подтверждает соответствие изделия установленным требованиям приёмки. Год выпуска товара — 91–94.

Конструктивные особенности

Соединитель выполнен в негерметичном исполнении с прямым патрубком под кабель. Корпус цилиндрический, диаметр корпуса около 24 мм, что соответствует посадочному отверстию данного типоразмера. В вилке установлены 10 извлекаемых контактов диаметром около 1,5 мм, что позволяет при необходимости заменять отдельные контакты и обслуживать разъём без замены всего изделия.

• Тип изделия: вилка кабельная, ручное соединение.
• Число контактов: 10, извлекаемые, диаметр около 1,5 мм.
• Корпус: цилиндрический, диаметр около 24 мм, прямой патрубок.
• Герметичность: негерметичное исполнение.
• Приёмка: категория «5».
• Год выпуска: 91–94.

Электрические и эксплуатационные параметры

Разъём рассчитан на рабочее напряжение не более 560 В переменного или постоянного тока. Допустимый ток составляет до 10 А на контакт и до порядка 80–85 А суммарно на весь соединитель. Электрическая прочность изоляции в испытательных условиях достигает примерно 1800–1900 В, сопротивление изоляции — не менее 1000 МОм.

Рабочий диапазон температур окружающей среды обычно составляет от минус 60 до плюс 100 градусов Цельсия. Конструкция рассчитана на многократные сочленения — до 500 подключений и отключений в ряде исполнений. Разъём допускает работу на частотах до 3 МГц, предназначен для нормальных и повышенных влажностных режимов, а также допускает пониженное атмосферное давление. Минимальная наработка и срок сохраняемости в упаковке определяются конкретными техническими условиями и оцениваются в тысячи часов работы и десятки лет хранения соответственно.

Область применения

Соединитель применяется для внутреннего монтажа в стандартных промышленных и радиоэлектронных приборах, в спецтехнике и оборудовании, где необходима коммутация цепей постоянного и переменного тока при указанных электрических нагрузках. Вилочное исполнение с кабельным корпусом удобно для подключения кабельных линий и жгутов к ответным частям серии 2РМДТ соответствующего типоразмера.

1. Коммутация цепей питания и сигнальных цепей в приборах и установках.
2. Подключение кабелей и жгутов при внутреннем монтаже оборудования.
3. Эксплуатация в условиях повышенной влажности и пониженного атмосферного давления в пределах заявленных режимов.

При подборе ответной части следует учитывать типоразмер корпуса 24, число и диаметр контактов, а также исполнение по приёмке. Конкретные гарантийные обязательства, комплектация и страна производства в предоставленных данных не указаны.
