Разъём 2РМДТ24КПН10Ш5А1В для ответственных электрических соединений

2РМДТ24КПН10Ш5А1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на создание надёжных разъёмных соединений в цепях постоянного и переменного тока. Исполнение с десятью контактами диаметром 1,5 мм применяется в аппаратуре, где важны механическая прочность, устойчивость контакта и удобство обслуживания кабельных линий.

Конструкция и расшифровка

Маркировка 2РМДТ24КПН10Ш5А1В отражает ключевые конструктивные признаки изделия:

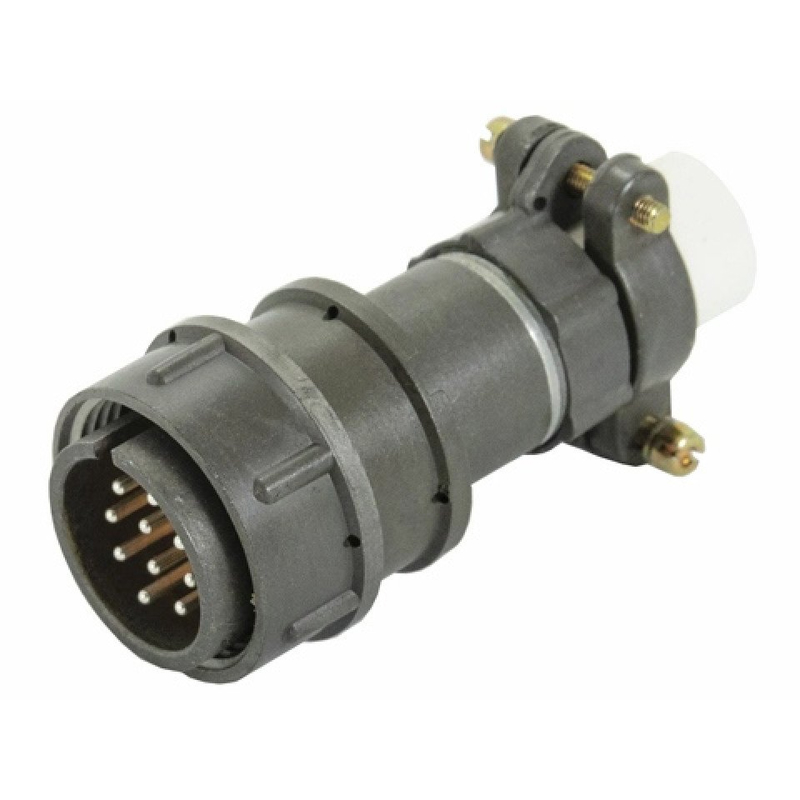

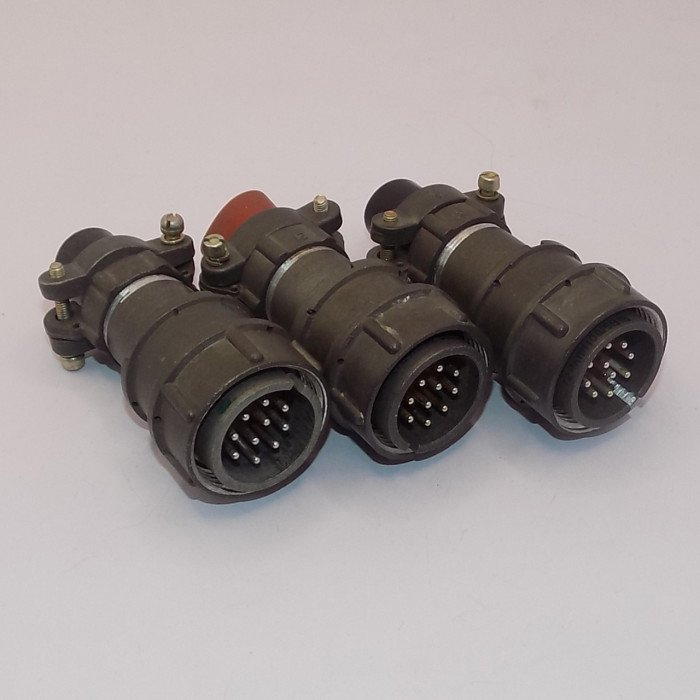

Таким образом, 2РМДТ24КПН10Ш5А1В представляет собой кабельную вилку с прямым патрубком для неэкранированного кабеля. Конструктивно разъём предназначен для внутреннего объёмного монтажа; резьбовое сочленение ответных частей и одношпоночная поляризация помогают исключить ошибочную ориентацию при соединении.

Основные параметры

Для исполнения с 10 контактами схемы 5 характерны следующие электрические показатели:

• Количество контактов — 10.

• Диаметр каждого контакта — 1,5 мм.

• Допустимая токовая нагрузка на один контакт — до 10 А.

• Максимальная суммарная токовая нагрузка соединителя — до 83 А.

• Рабочее напряжение — до 560 В.

• Предельное напряжение — до 700 В.

• Работа в цепях постоянного и переменного тока с частотой до 3 МГц.

• Золотое покрытие контактных элементов.

• Условный размер корпуса — 24.

Золотое покрытие контактов в исполнении «А» особенно актуально для аппаратуры, где требуется стабильное переходное сопротивление и высокая надёжность коммутации при длительной эксплуатации. Контактная группа с одинаковым диаметром 1,5 мм упрощает распределение однотипных силовых, сигнальных либо управляющих цепей в пределах одного кабельного соединения.

Области применения

Разъём 2РМДТ24КПН10Ш5А1В может использоваться в составе промышленного, измерительного, транспортного и специального электрооборудования. Он подходит для задач, связанных с подключением кабельных жгутов, модулей управления, силовых цепей умеренной мощности, датчиков, исполнительных устройств и вспомогательной аппаратуры.

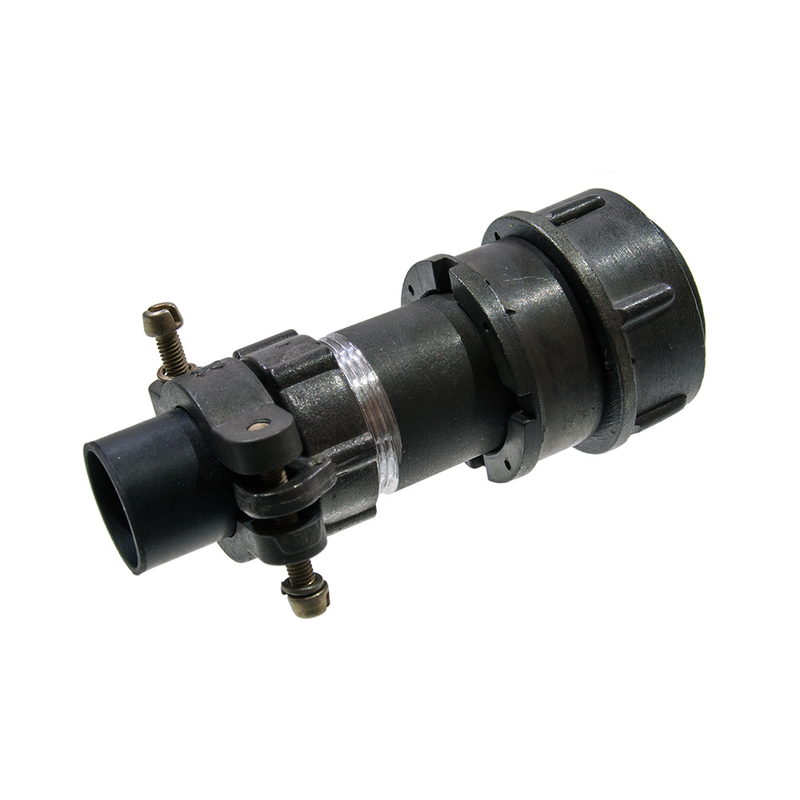

Кабельное исполнение с прямым патрубком удобно при прокладке кабеля вдоль корпуса оборудования или внутри ограниченного монтажного пространства. Исполнение для неэкранированного кабеля ориентировано на линии, где не требуется подключение экрана к корпусу разъёма.

Что учитывать при подборе

При применении 2РМДТ24КПН10Ш5А1В важно проверить несколько параметров:

• Совместимость с ответной частью по серии, размеру корпуса, схеме расположения контактов и ключеванию.

• Соответствие назначаемого тока пределу 10 А на один контакт и суммарному ограничению для соединителя.

• Подходящий диаметр жил и способ присоединения проводников.

• Необходимость экранирования кабеля: индекс «Н» указывает на исполнение для неэкранированного кабеля.

• Требования к покрытию контактов: в данном исполнении предусмотрено золото.

• Условия окружающей среды, вибрационные нагрузки, температурный режим и требования к герметичности конкретного узла.

2РМДТ24КПН10Ш5А1В — решение для формирования компактного, многоконтактного и механически устойчивого кабельного соединения. Десять контактов, прямой патрубок, золотое покрытие и всеклиматическое исполнение делают этот соединитель практичным элементом для ответственных систем электропитания, управления и передачи сигналов.
