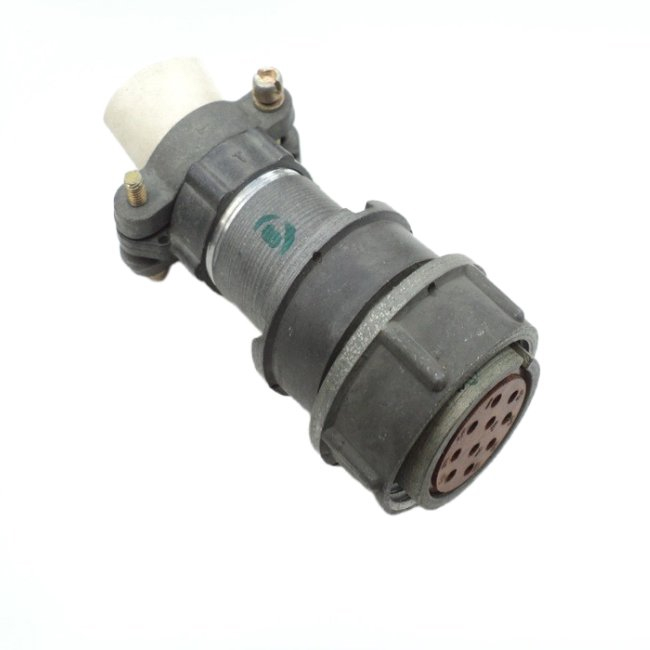

2РМДТ24КПН10ГВ1В «5» — это электрический низкочастотный цилиндрический негерметичный разъём (розетка кабельная) серии 2РМДТ для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Electrical connector

Разъём имеет посадочный диаметр 24 мм, 10 извлекаемых контактов диаметром 1,5 мм, резьбовое сочленение и прямой патрубок для неэкранированного кабеля. Максимальное рабочее напряжение — 560 В (амплитудное), токовая нагрузка на контакт — до 10 А, суммарная на соединитель — до 83 А.

Монтаж осуществляется обжимкой, покрытие контактов — серебро (индекс «В») или золото, климатическое исполнение В (тропикоустойчивое). Метод монтажа — обжимка.

Температура окружающей среды от -60 до +100 °С (максимальная — +100 °С по индексу «1»), смена температур до +150 °С. Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с² (50 g), одиночные удары до 5000 м/с², многократные — до 1000 м/с².

Сопротивление изоляции не менее 5000 МОм, сопротивление контакта — до 2,5 мОм, ёмкость между контактами — не более 6 пФ.

Предназначен для цепей постоянного и переменного тока (до 3 МГц), общего назначения в аппаратуре, устойчив к линейным нагрузкам до 2000 м/с².

Описание

Назначение разъёма 2РМДТ24КПН10ГВ1В «5»

2РМДТ24КПН10ГВ1В «5» — это электрический низкочастотный цилиндрический негерметичный разъём серии 2РМДТ, выполненный в виде кабельной розетки. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Разъём применяется в цепях постоянного и переменного тока с частотой до 3 МГц и относится к соединителям общего назначения.

Артикул изделия — 2267, категория — 2РМД. Производитель в предоставленных данных не указан.

Конструктивные особенности

Разъём имеет посадочный диаметр 24 мм и оснащён 10 извлекаемыми контактами диаметром 1,5 мм. Сочетание резьбового сочленения и прямого патрубка позволяет подключать неэкранированный кабель. Конструкция контактов — извлекаемая, что упрощает обслуживание и замену элементов при монтаже.

Монтаж осуществляется методом обжимки. Покрытие контактов — серебро, что соответствует индексу «В» в обозначении. Климатическое исполнение В — тропикоустойчивое, что расширяет область применения изделия во влажном и тёплом климате.

Технические характеристики

Ниже приведены подтверждённые параметры разъёма 2РМДТ24КПН10ГВ1В «5».

Максимальное рабочее напряжение — 560 В (амплитудное).
Токовая нагрузка на контакт — до 10 А.
Суммарная токовая нагрузка на соединитель — до 83 А.
Сопротивление изоляции — не менее 5000 МОм.
Сопротивление контакта — до 2,5 мОм.
Ёмкость между контактами — не более 6 пФ.
Диапазон температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия (максимальная температура плюс 100 градусов Цельсия по индексу «1»).
Смена температур — до плюс 150 градусов Цельсия.
Вибрация — 1–5000 Гц с ускорением до 490 метров на секунду в квадрате (50 g).
Одиночные удары — до 5000 метров на секунду в квадрате.
Многократные удары — до 1000 метров на секунду в квадрате.
Устойчивость к линейным нагрузкам — до 2000 метров на секунду в квадрате.

Приемка и год выпуска

Приемка изделия — «5». Год выпуска — 2024. Указанные сведения подтверждают соответствие разъёма установленным требованиям приёмки и актуальность выпуска.

Применение

Разъём 2РМДТ24КПН10ГВ1В «5» применяется для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Благодаря негерметичному исполнению и климатическому исполнению В он подходит для эксплуатации в условиях тропического климата. Устойчивость к вибрации, ударам и линейным нагрузкам делает его пригодным для использования в составе оборудования, подвергающегося механическим воздействиям.

Метод монтажа обжимкой обеспечивает надёжное соединение кабеля с контактами. Прямой патрубок рассчитан на неэкранированный кабель. Изделие ориентировано на цепи постоянного и переменного тока с частотой до 3 МГц и на общее применение в аппаратуре.
