2РМДТ24КПН10ГВ1В «5»

Цена:

1350 ₽

Технические характеристики

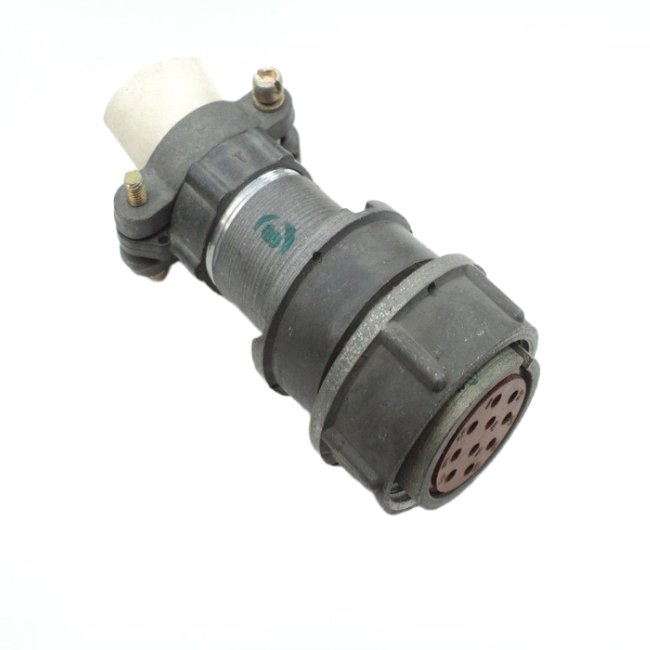

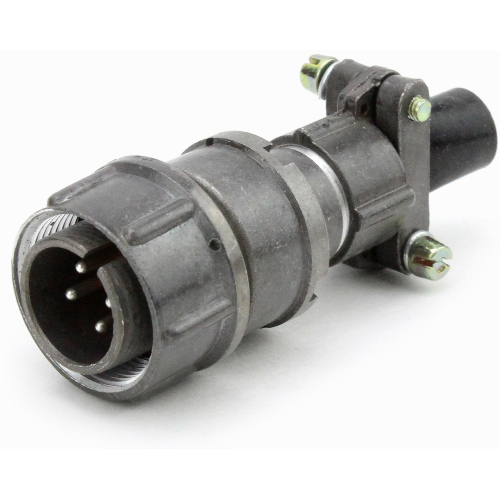

2РМДТ24КПН10ГВ1В

2РМДТ24КПН10ГВ1В — это цилиндрический низкочастотный электрический разъём (розетка кабельная) из серии 2РМДТ, предназначенный для надёжного соединения электрических цепей переменного и постоянного тока.

Основные характеристики

Разъём имеет кабельный корпус с прямым патрубком для неэкранированного кабеля, посадочный диаметр 24 мм и 10 контактов диаметром 1 мм (или 1,5 мм в некоторых вариациях серии). Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 10 А, суммарная на разъём — до 83 А.

Условия эксплуатации

Работает в диапазоне температур от -60 до +100 °C, с сопротивлением изоляции не менее 1000–5000 МОм и электрической прочностью до 1850 В. Выдерживает 500 циклов сочленений/расчленений, синусоидальную вибрацию (до 1000 м/с²), механические удары (до 5000 м/с²) и наработка не менее 5000 часов. Срок сохраняемости — 15–25 лет.

Применение

Используется в промышленных, авиационных и специальных системах для герметичного или негерметичного объёмного монтажа с резьбовой фиксацией. Монтаж — пайкой, покрытие контактов — серебром или золотом, частотный диапазон до 3–10 МГц.

Описание

Назначение

2РМДТ24КПН10ГВ1В «5» — цилиндрический низкочастотный электрический разъём серии 2РМДТ, выполненный в виде кабельной розетки. Изделие предназначено для надёжного соединения электрических цепей переменного и постоянного тока в составе промышленных, авиационных и специальных систем.

Разъём относится к категории 2РМД и применяется для объёмного монтажа — как герметичного, так и негерметичного, с резьбовой фиксацией сочленённого положения. Такое исполнение обеспечивает устойчивое механическое соединение и сохранение электрического контакта при внешних воздействиях.

Конструкция и основные характеристики

Корпус разъёма кабельный, с прямым патрубком, рассчитанным на неэкранированный кабель. Посадочный диаметр составляет 24 мм. Контактная группа включает 10 контактов диаметром 1 мм; в отдельных вариациях серии 2РМД применяются контакты диаметром 1,5 мм.

Максимальное рабочее напряжение — до 560 В.
Токовая нагрузка на контакт — до 10 А.
Суммарная токовая нагрузка на разъём — до 83 А.
Количество контактов — 10, диаметр контакта — 1 мм.
Посадочный диаметр корпуса — 24 мм.
Частотный диапазон — до 3–10 МГц.
Покрытие контактов — серебро или золото.

Условия эксплуатации

Разъём работоспособен в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Сопротивление изоляции составляет не менее 1000–5000 МОм, электрическая прочность — до 1850 В.

Изделие выдерживает 500 циклов сочленений и расчленений, синусоидальную вибрацию с ускорением до 1000 метров на секунду в квадрате и механические удары с ускорением до 5000 метров на секунду в квадрате. Наработка — не менее 5000 часов. Срок сохраняемости — от 15 до 25 лет.

Монтаж и применение

Подключение выполняется пайкой. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибрации и ударов, что важно для бортовых и стационарных систем.

Подготовить неэкранированный кабель под прямой патрубок корпуса.
Завести проводники в корпус розетки через патрубок.
Выполнить пайку проводников к контактам.
Совместить ответные части и зафиксировать соединение резьбой.

Область применения — промышленное оборудование, авиационная техника и специальные системы, где требуются стойкость к температуре, вибрации и ударам при компактном цилиндрическом соединении.

Приёмка

Для данного исполнения указана приёмка «5». Сведения о производителе в карточке товара не приведены. Артикул — 2266, категория — 2РМД.
