Назначение и общее описание

2РМДТ24КПН10ГА1В «5» — низкочастотный цилиндрический разъём серии 2РМДТ. Изделие предназначено для монтажа в кабельные линии и внутренние схемные устройства, где требуется надёжное электрическое соединение при воздействии механических нагрузок.

Разъём относится к приёмке «5» по соответствующим техническим условиям ГЕ0.364.126ТУ. Такая приёмка подтверждает пригодность изделия к эксплуатации в жёстких климатических условиях.

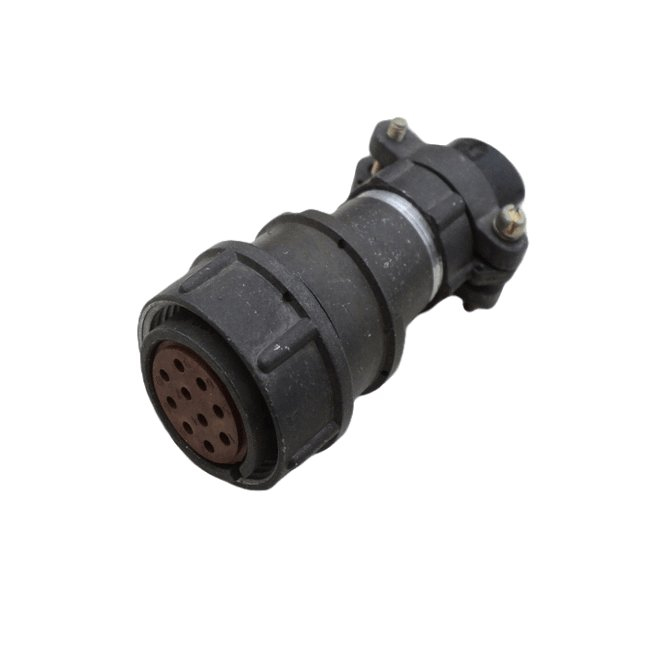

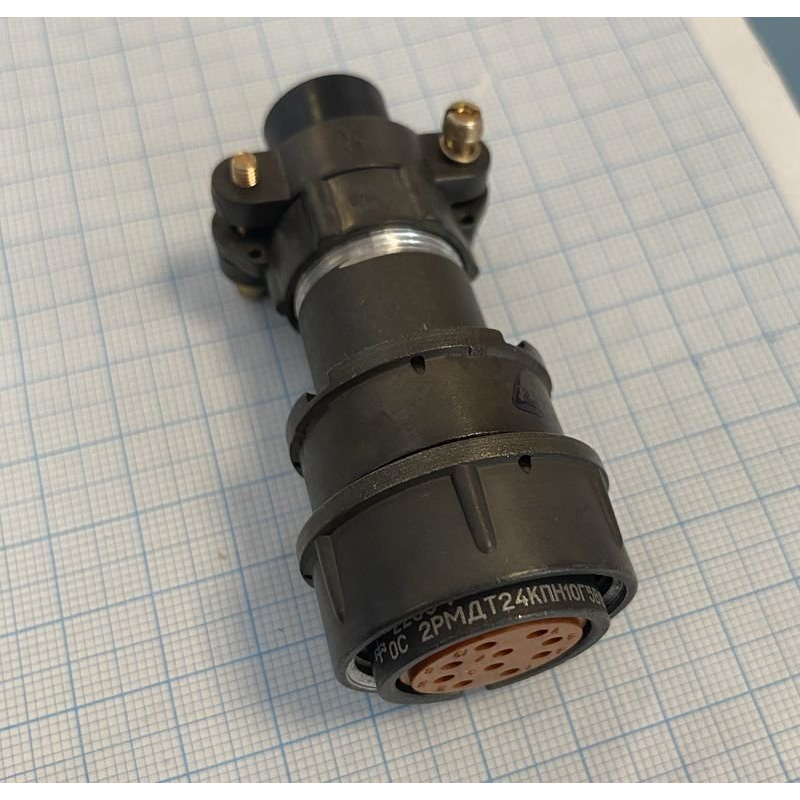

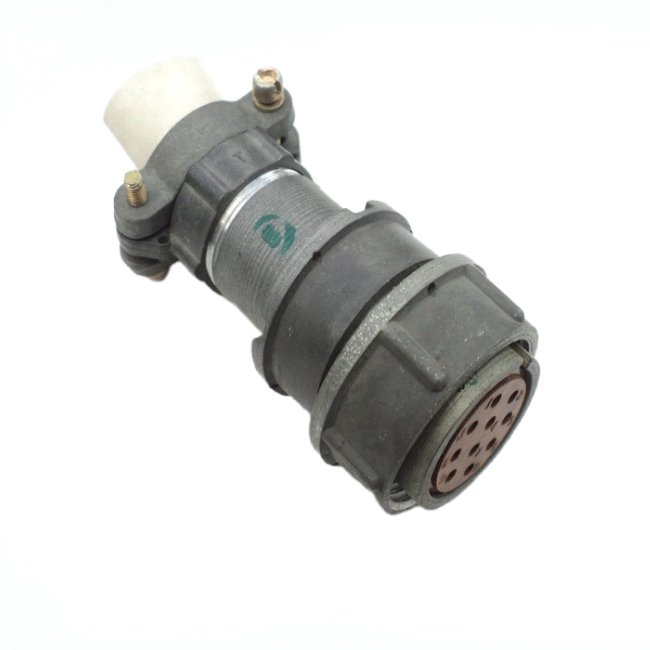

Конструктивно это негерметичная кабельная розетка. Она применяется там, где не требуется защита от прямого попадания влаги или пыли, но необходима механическая и вибрационная устойчивость соединения.

Технические характеристики

• Посадочный диаметр корпуса — 24 мм.
• Количество контактов — 10, диаметр каждого контакта 1,5 мм.
• Контакты выполнены в извлекаемом исполнении.
• Максимальное рабочее напряжение (амплитудное значение) — до 560 В постоянного или переменного тока.
• Токовая нагрузка на один контакт — обычно до 10 А.
• Суммарная нагрузка на весь разъём — около 80–83 А.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контакта — не более 0,0025 Ом.
• Количество сочленений и расчленений — не менее 500 циклов.
• Минимальный срок сохраняемости — 15 лет.

Указанное сочетание токовых и переходных параметров позволяет использовать разъём как в силовых, так и в сигнальных цепях.

Конструкция и исполнение

Корпус выполняется по варианту «Г» — обычно это пластмассовый корпус с фланцевым или панельным монтажом. Разъём имеет прямой патрубок для кабеля.

Извлекаемое исполнение контактов упрощает монтаж, обслуживание и замену отдельных контактных элементов при ремонте кабельных линий и внутренних схемных устройств.

Климатические и механические нагрузки

Разъём рассчитан на эксплуатацию в диапазоне температур от −60 °C до +100 °C, с возможностью перегрева контактов и сменой температур до примерно +180 °C.

Изделие выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до порядка 490 м/с², одиночные удары до около 5000 м/с² и линейные перегрузки до 2000 м/с².

Применение

Благодаря устойчивости к вибрации, ударам и линейным перегрузкам, а также широкому температурному диапазону разъём подходит для бортовой аппаратуры, авиации и наземной техники.

Типовые задачи — монтаж в кабельные линии и внутренние схемные устройства, где соединение работает в условиях переменных механических воздействий и не требует герметичной защиты от прямого попадания влаги или пыли.

Приёмка «5» по техническим условиям ГЕ0.364.126ТУ и срок сохраняемости не менее 15 лет подчёркивают надёжность изделия при длительной эксплуатации.
