Назначение и область применения

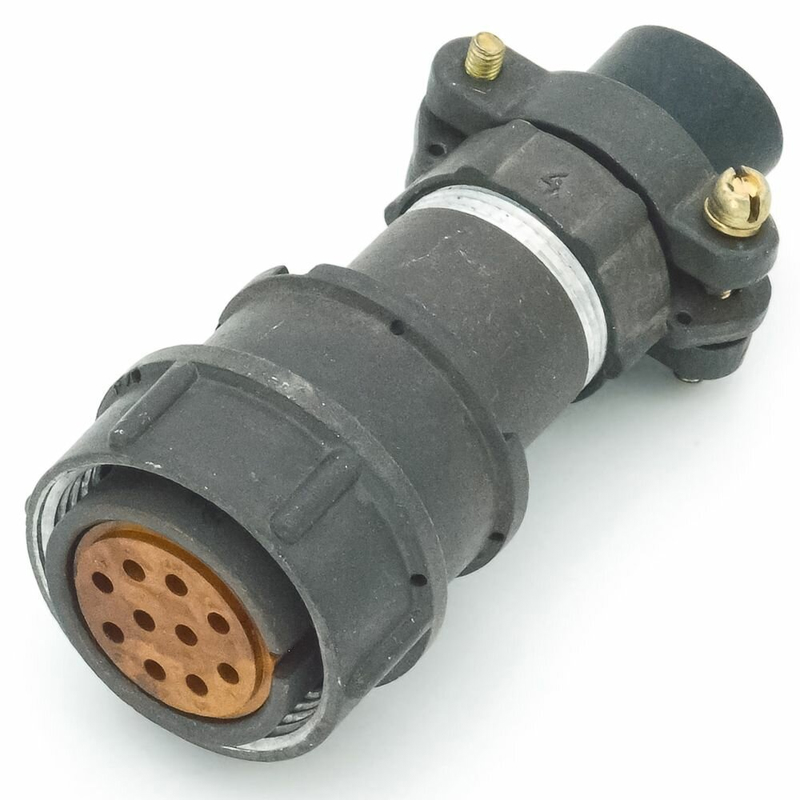

Кабельная розетка 2РМДТ24КПН10Г5В1В представляет собой негерметичный цилиндрический низкочастотный соединитель серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка выполнена в тропическом и всеклиматическом исполнении, что обеспечивает её стабильную работу в широком диапазоне температур и при повышенной влажности окружающей среды.

Соединитель применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, систем управления и промышленного оборудования, где требуется надёжное разъёмное соединение кабельных линий с возможностью многократного сочленения и расчленения. Резьбовая фиксация при соединении с ответной вилкой исключает самопроизвольное разъединение под воздействием вибрационных нагрузок.

Конструктивные особенности

Розетка имеет посадочный диаметр корпуса 24 мм, что соответствует условному размеру соединителя 24. Корпус выполнен из металла, кабельный ввод оснащён прямым патрубком. Контакты закреплены в диэлектрическом основании из карболита или аналогичного изоляционного материала. Масса изделия составляет порядка 48–49 г.

В маркировке изделия зашифрованы следующие конструктивные параметры:

• 24 — условный размер корпуса;
• КПН — кабельный корпус с прямым патрубком;
• 10 — количество контактов;
• Г — гнездовая часть (розетка);
• 5 — сочетание контактов диаметром 1,5 мм;
• В — серебряное покрытие контактов;
• 1 — максимальная рабочая температура до 100 °C;
• В — всеклиматическое исполнение.

Розетка оснащена десятью контактами одинакового диаметра 1,5 мм. Серебряное покрытие обеспечивает низкое переходное сопротивление и устойчивость к окислению, что особенно важно при эксплуатации в условиях повышенной влажности и тропического климата. Негерметичное исполнение предполагает использование изделия внутри корпусов оборудования или в помещениях, где отсутствует прямое воздействие атмосферных осадков и агрессивных сред.

Электрические параметры

Соединитель рассчитан на работу с токовой нагрузкой до 10 А на один контакт. Суммарная допустимая токовая нагрузка на весь соединитель составляет до 83 А при постоянном или переменном токе. Рабочее напряжение достигает 560 В. Переходное сопротивление контакта не превышает 0,0025 Ом, что подтверждает высокое качество контактной пары и серебряного покрытия.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Электрическая прочность изоляции при рабочем напряжении 560 В достигает около 1850 В амплитудного значения, что обеспечивает достаточный запас по пробою при коммутации индуктивных и ёмкостных нагрузок.

Условия эксплуатации и надёжность

Розетка рассчитана на эксплуатацию при максимальной температуре окружающей среды до 100 °C. Изделие выдерживает значительные механические воздействия:

• линейное ускорение до 2000 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• вибрационные нагрузки в диапазоне частот до 5000 Гц.

Указанные характеристики подтверждают пригодность соединителя для применения в аппаратуре, эксплуатируемой в условиях вибрации, тряски и ударных воздействий. Всеклиматическое исполнение обеспечивает работоспособность в широком диапазоне климатических условий, включая районы с тропическим климатом, при соблюдении требований по защите от прямого попадания влаги.

Маркировка и идентификация

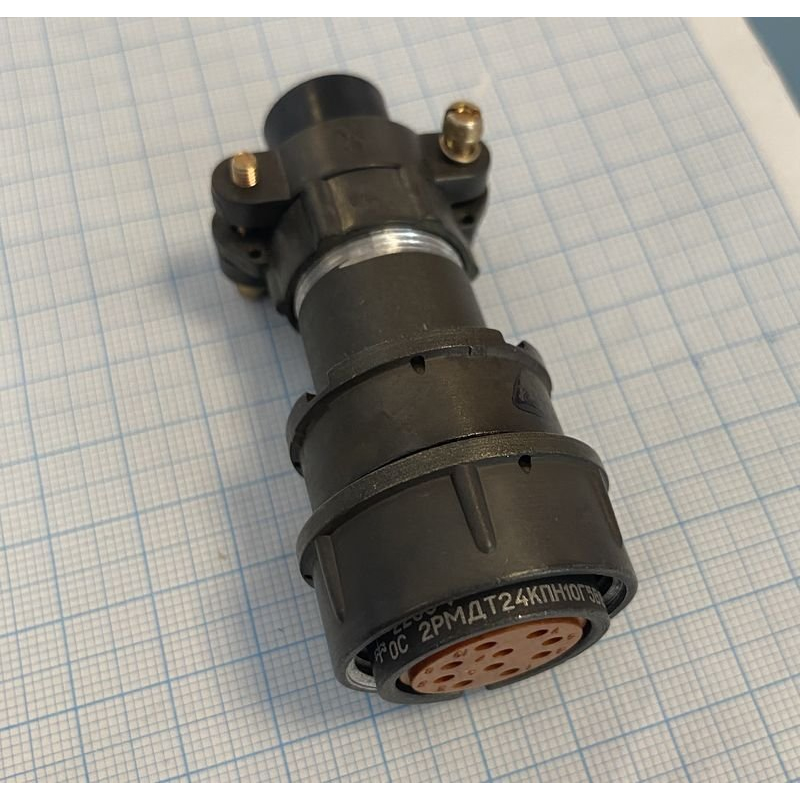

Полное обозначение изделия — 2РМДТ24КПН10Г5В1В. Артикул для заказа и учёта — 70134. Расшифровка маркировки позволяет точно идентифицировать типоразмер, количество и тип контактов, покрытие, температурный класс и климатическое исполнение без обращения к дополнительной документации. При подборе ответной части необходимо учитывать, что розетка предназначена для сочленения с кабельной или блочной вилкой серии 2РМДТ соответствующего типоразмера 24 с десятью штыревыми контактами диаметром 1,5 мм и резьбовым соединением.
