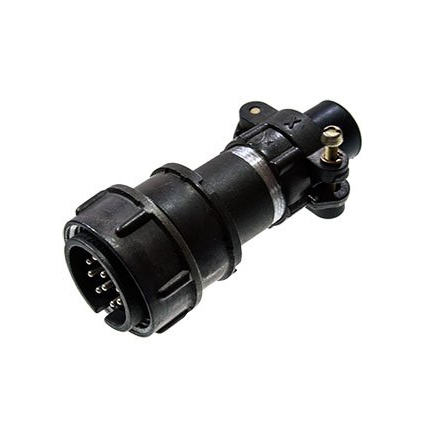

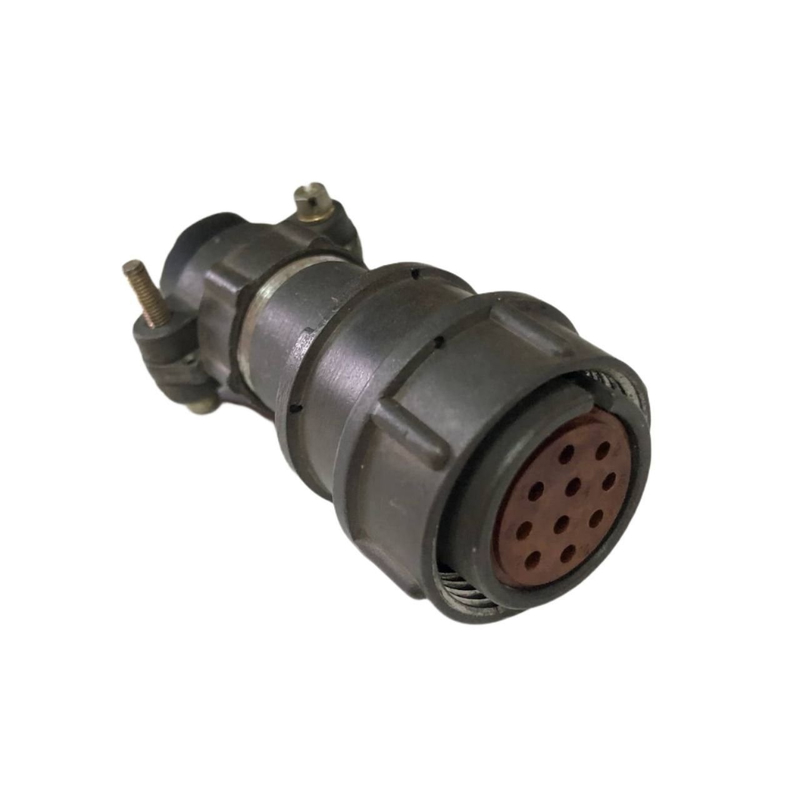

2РМДТ24КПН10Г5В1В: надежное решение для соединения электрических цепей

Разъем 2РМДТ24КПН10Г5В1В — цилиндрический низкочастотный соединитель серии 2РМДТ, предназначенный для многократного соединения и разъединения электрических цепей постоянного и переменного тока. Исполнение относится к кабельным розеткам с прямым патрубком и рассчитано на внутренний объемный монтаж.

Назначение разъема 2РМДТ24КПН10Г5В1В

Соединитель применяется в радиоэлектронной аппаратуре, системах управления, измерительных комплексах, промышленном оборудовании и других устройствах, где требуется стабильная передача питания и сигналов по нескольким электрическим цепям. Серия 2РМДТ относится к негерметичным, тропикоустойчивым цилиндрическим разъемам с резьбовой фиксацией в сочлененном положении.

Маркировка 2РМДТ24КПН10Г5В1В указывает на конструктивное исполнение изделия:

• 2РМДТ — серия цилиндрических низкочастотных разъемов.

• 24 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — вариант для неэкранированного кабеля.

• 10 — контактная схема на 10 контактов.

• Г — розетка.

• 5 — контакты диаметром 1,5 мм.

• В — исполнение контактов с серебряным покрытием.

Основные характеристики

Разъем 2РМДТ24КПН10Г5В1В оснащается десятью извлекаемыми контактами диаметром 1,5 мм. Такое решение упрощает обслуживание и позволяет применять соединитель в электрических системах с несколькими независимыми линиями.

Указанные параметры характерны для данного типономинала и должны учитываться при проектировании оборудования, подборе ответной части и выборе кабеля.

Конструктивные особенности

Важная особенность 2РМДТ24КПН10Г5В1В — резьбовое соединение. Оно обеспечивает механически устойчивую фиксацию пары разъемов, снижает вероятность случайного разъединения при вибрации и помогает сохранять надежность контактирования в процессе эксплуатации.

Прямой патрубок удобен для организации линейного ввода кабеля, а гайка исполнения «Н» рассчитана на неэкранированный кабель. Контакты монтируются объемным способом, как правило пайкой, что позволяет формировать прочное электрическое соединение при соблюдении технологии монтажа.

Эксплуатационные преимущества

Ключевые достоинства разъема 2РМДТ24КПН10Г5В1В:

• Возможность подключения десяти электрических цепей в одном компактном корпусе.

• Работа в цепях постоянного и переменного тока, включая частоты до 3 МГц для соединителей серии 2РМДТ.

• Высокое сопротивление изоляции, важное для уменьшения утечек и повышения электрической надежности.

• Устойчивость к вибрационным и ударным нагрузкам, характерным для промышленной и специальной аппаратуры.

• Сохранение работоспособности в широком температурном диапазоне от −60 °C до +100 °C.

• Ресурс до 500 циклов соединения и разъединения, что делает изделие подходящим для оборудования, требующего периодического обслуживания.

Где используется 2РМДТ24КПН10Г5В1В

Разъем востребован в системах, где необходимы надежные многоконтактные кабельные соединения. В частности, его применяют в блоках радиоэлектронной аппаратуры общего и специального назначения, системах автоматики, контрольно-измерительной технике, источниках питания, шкафах управления и промышленном электрооборудовании.

При выборе 2РМДТ24КПН10Г5В1В важно проверить совместимость с ответной частью по серии, размеру корпуса, контактной схеме, расположению ключа и типу контактов. Также необходимо учитывать токовую нагрузку каждой линии, сечение подключаемых проводников, условия эксплуатации и требования к защите кабеля.
