Назначение соединителя 2РМДТ24КПН10Г5В1В

Соединитель 2РМДТ24КПН10Г5В1В производства компании Элекон (Казань) представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Изделие относится к категории 2РМД и выпускается в виде кабельной розетки с прямым патрубком. Основное назначение — обеспечение надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц.

Артикул изделия — 80290. Конструкция розетки рассчитана на эксплуатацию в составе промышленного оборудования, авиационной и другой техники, где предъявляются повышенные требования к стабильности контакта и электрической прочности изоляции.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Они определяют возможности изделия при проектировании и монтаже электрических цепей.

• Количество контактов — 10.
• Диаметр контактов — 1,5 мм.
• Условный размер корпуса — 24 мм.
• Вес изделия — около 55 г.
• Максимальное рабочее напряжение — 560 В.
• Токовая нагрузка на один контакт — до 10 А.
• Суммарная токовая нагрузка на соединитель — до 83 А.
• Сечение подсоединяемого провода — не более 1 мм².
• Сопротивление контакта — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 1850 В.
• Рабочий диапазон частот — до 3 МГц.
• Теплостойкость — до 100 °C.
• Вибрационные нагрузки — от 1 до 5000 Гц.

Конструкция и исполнение

Розетка выполнена в тропикоустойчивом исполнении и относится к всеклиматическому исполнению, что обозначено позицией «В» в наименовании. Сочленение с ответной частью фиксируется резьбовым соединением, что снижает риск самопроизвольного разъединения при вибрациях и механических воздействиях.

Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и надёжную работу в цепях с нормируемыми токами. Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги под давлением или в средах, требующих полной герметизации.

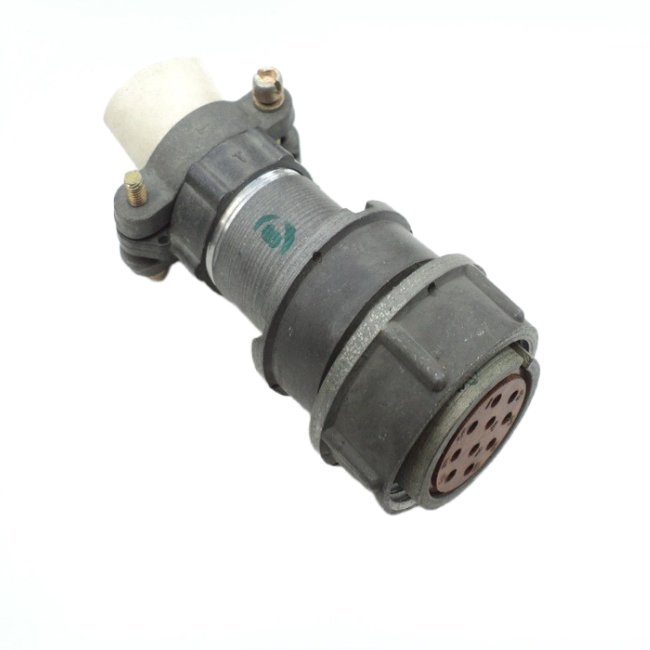

Внешний вид изделия — серая цилиндрическая розетка с оранжевыми контактами, что типично для данной модели. Материалы и покрытия подобраны с учётом тропических условий эксплуатации и повышенных температур.

Применение

Соединитель 2РМДТ24КПН10Г5В1В применяется в негерметичных соединениях промышленного оборудования, авиационной и другой техники. Он востребован там, где требуется высокая надёжность при вибрациях в диапазоне от 1 до 5000 Гц и электрическая прочность изоляции до 1850 В.

Благодаря десяти контактам диаметром 1,5 мм и допустимой токовой нагрузке до 10 А на контакт, розетка подходит для передачи питания и сигналов в составе кабельных сборок. Ограничение по сечению провода — не более 1 мм² — следует учитывать при подборе монтажных проводов.

Тропикоустойчивое и всеклиматическое исполнение расширяет область использования изделия в регионах с повышенной влажностью и температурой, а серебряное покрытие контактов способствует сохранению параметров в течение срока службы.
