Назначение разъема 2РМДТ24КПН10Г5В1В

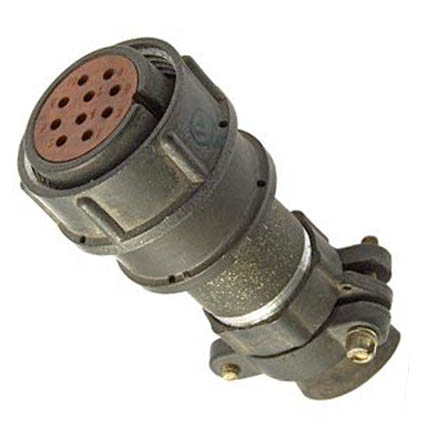

2РМДТ24КПН10Г5В1В от производителя Элекон представляет собой цилиндрический низкочастотный негерметичный разъем, изготовленный в виде кабельной розетки с десятью контактами. Изделие относится к серии 2РМДТ и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется там, где требуется надежное и многократно разъемное соединение кабельных линий с оборудованием.

Артикул позиции — 50032, категория — 2РМД. Год внесения сведений в каталог — 2017.

Подтвержденные конструктивные особенности

Контакты диаметром 1,5 мм размещены в карболитовом основании, которое установлено в металлическом корпусе с посадочным диаметром 24 мм. Корпус оснащен прямым патрубком и резьбовым соединением, что обеспечивает механическую фиксацию сочленяемых частей. Разъем выполнен экранированным, монтаж внутренний объемный, способ присоединения проводов — пайка.

Ключевые технические параметры изделия:

• максимальная токовая нагрузка — до 10 А на контакт и до 83 А на соединитель в целом;
• рабочее напряжение — до 560 В;
• сечение присоединяемого провода — не более 1 квадратного миллиметра;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия с учетом перегрева контактов до плюс 180 градусов Цельсия;
• количество сочленений — 500;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Устойчивость к внешним воздействиям

Разъем выдерживает вибрацию в диапазоне от 1 до 5000 Гц, а также воздействие высокой влажности и пониженного давления. Совокупность этих свойств делает его пригодным для эксплуатации в жестких условиях, характерных для промышленного и специального оборудования.

Применение

Изделие используется в промышленных и специальных системах для надежного соединения электрических цепей. Благодаря экранированному исполнению, широкому температурному диапазону и стойкости к вибрации разъем востребован в составе приборов, пультов, блоков и кабельных сборок, где требуется стабильная передача сигнала и питания при частоте до 3 МГц.

Негерметичное исполнение определяет область применения: разъем предназначен для работы в условиях, где не требуется полная герметизация корпуса, но при этом важны механическая прочность резьбового соединения, экранирование и способность контактов выдерживать значительный ток. Метод пайки обеспечивает надежный электрический контакт при монтаже проводов сечением до 1 квадратного миллиметра.
