Назначение

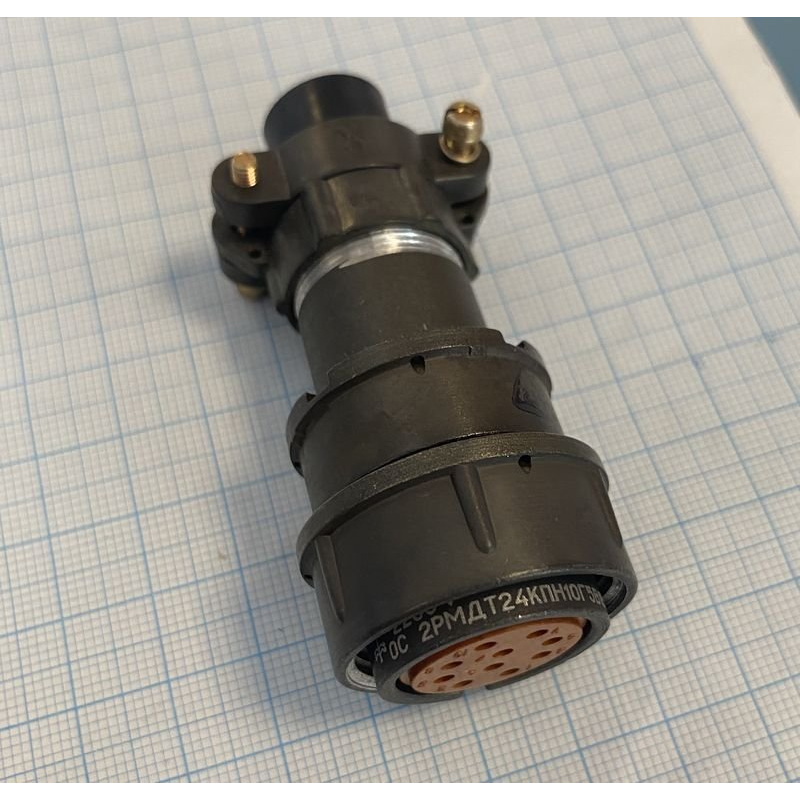

Разъём 2РМДТ24КПН10Г5В1В — цилиндрический низкочастотный негерметичный электрический соединитель серии 2РМДТ, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие представляет собой кабельную розетку с 10 контактами и применяется во внутренних цепях промышленного оборудования, где требуется надёжное электрическое соединение при повышенных механических нагрузках и в широком диапазоне температур.

Индекс «5» в обозначении соответствует приёмке «5», что подтверждает соответствие изделия установленным требованиям приёмки. Дата выпуска — 2022 год.

Основные технические характеристики

Разъём имеет посадочный диаметр 24 мм, контакты диаметром 1,5 мм с максимальной токовой нагрузкой до 10 А на контакт при суммарной нагрузке до 83 А. Максимальное рабочее напряжение достигает 560 В. Электрическая прочность изоляции составляет 1850 В при рабочем напряжении 560 В, сопротивление изоляции — не менее 1000–5000 МОм, ёмкость между контактами — не более 6 пФ.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности 98 процентов при плюс 40 градусах Цельсия и при пониженном атмосферном давлении до 133 Па. Допустимое ускорение — до 1000 метров на секунду в квадрате.

Ресурс и надёжность

• Минимальная наработка — от 1000 до 5000 часов.
• Количество циклов соединения и расчленения — 500.
• Срок хранения — от 15 до 25 лет.

Конструкция и комплектация

Корпус разъёма — кабельный, с прямым патрубком под неэкранированный кабель. Контакты выполнены извлекаемыми и имеют серебряное покрытие, что соответствует индексу Г5В1В в обозначении. Такая конструкция упрощает монтаж и обслуживание: при необходимости контакты можно заменить без замены всего разъёма.

Изделие поставляется как отдельная кабельная розетка; сведения о дополнительной комплектации в предоставленных данных отсутствуют.

Применение

Разъём 2РМДТ24КПН10Г5В1В «5» подходит для промышленной электроники, включая системы отопления, вентиляции и кондиционирования, а также холодильное оборудование. Благодаря широкому температурному диапазону, стойкости к влажности и вибрационным нагрузкам соединитель применяется в жёстких условиях эксплуатации, где требуется стабильный электрический контакт и длительный срок службы.

Артикул изделия — 40234, категория — 2РМД. Производитель в предоставленных данных не указан.
