2РМДТ24КПН10Г5В1В

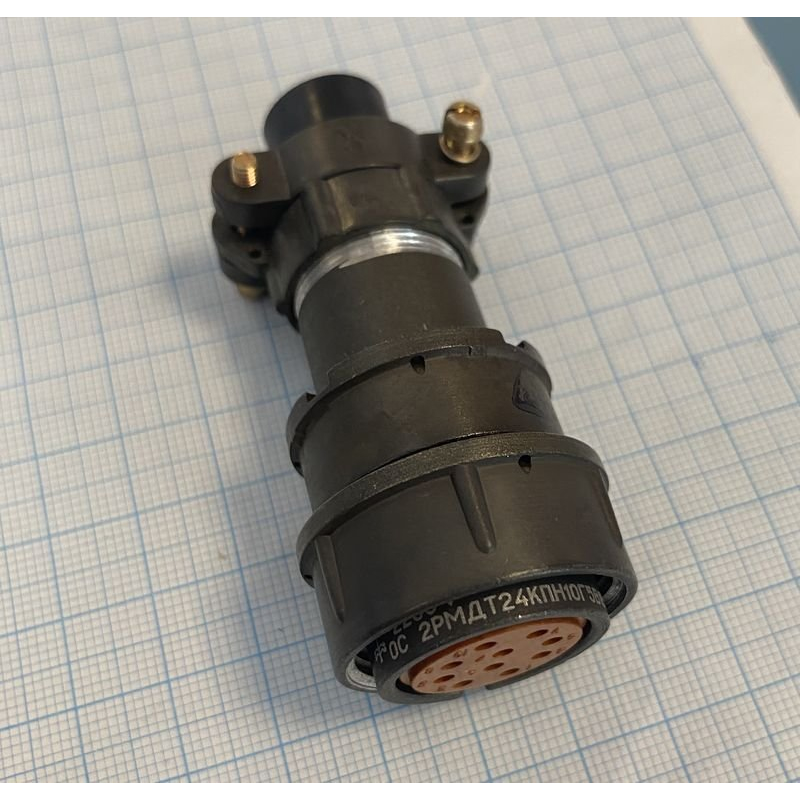

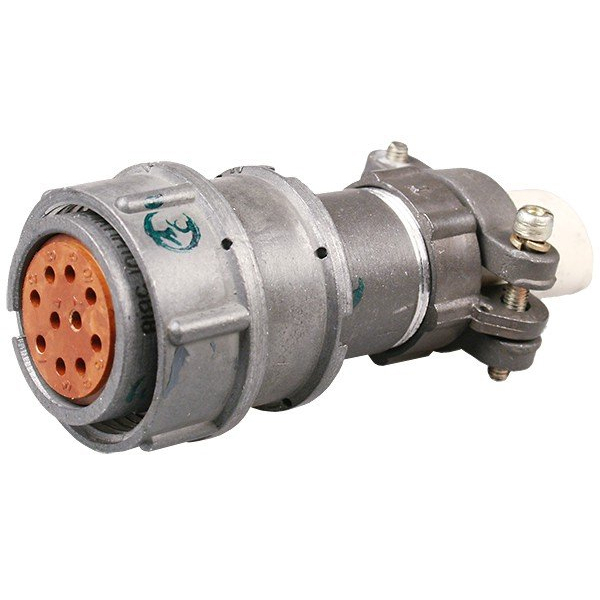

2РМДТ24КПН10Г5В1В — это цилиндрический низкочастотный соединитель серии 2РМДТ, представляющий собой кабельную розетку с прямым патрубком для неэкранированного кабеля.

Основные характеристики

Разъём имеет посадочный диаметр корпуса 24 мм и 10 контактов диаметром 1,5 мм, максимальная токовая нагрузка на контакт достигает 10 А. Он рассчитан на рабочее напряжение до 560 В (постоянного и переменного тока частотой до 3 МГц), с сопротивлением изоляции не менее 1000–5000 МОм и электрической прочностью до 1850–2300 В. Рабочий температурный диапазон — от -60 до +100 °С, количество сочленений-расчленений — до 500, минимальная наработка — 1000–5000 часов.

Условия эксплуатации

Соединитель негерметичный, с ёмкостью между контактами не более 6 пФ, устойчив к линейному ускорению до 2000 м/с² и работает при атмосферном давлении от 133,32·10⁻¹² Па до 50,6·10⁴ Па. Срок сохраняемости составляет 15–25 лет.

Применение

Такие разъёмы используются в электрических цепях для надёжного соединения проводов в промышленном оборудовании, включая системы автоматизации и приборостроение, благодаря компактности и высокой надёжности.
