2РМДТ24КПН10Г5В1В: кабельная розетка для надежного соединения электрических цепей

2РМДТ24КПН10Г5В1В — цилиндрический низкочастотный негерметичный разъем серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока. Исполнение ориентировано на внутренний объемный монтаж в радиоэлектронной аппаратуре, системах управления, измерительных комплексах и промышленном оборудовании.

Конструкция и расшифровка

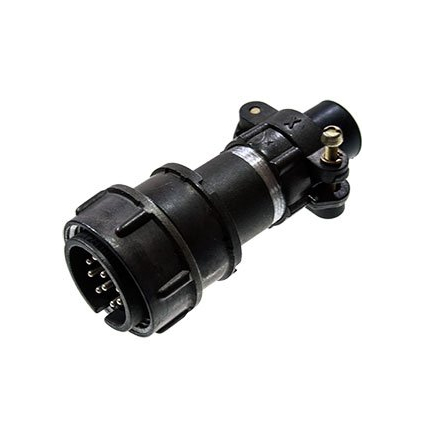

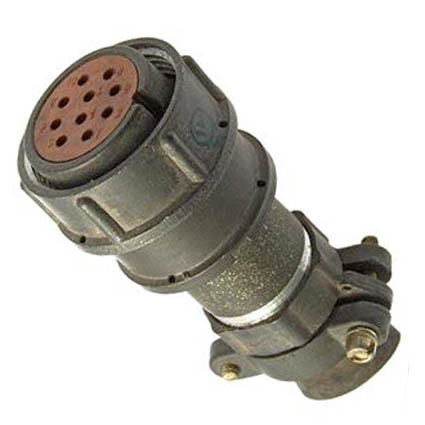

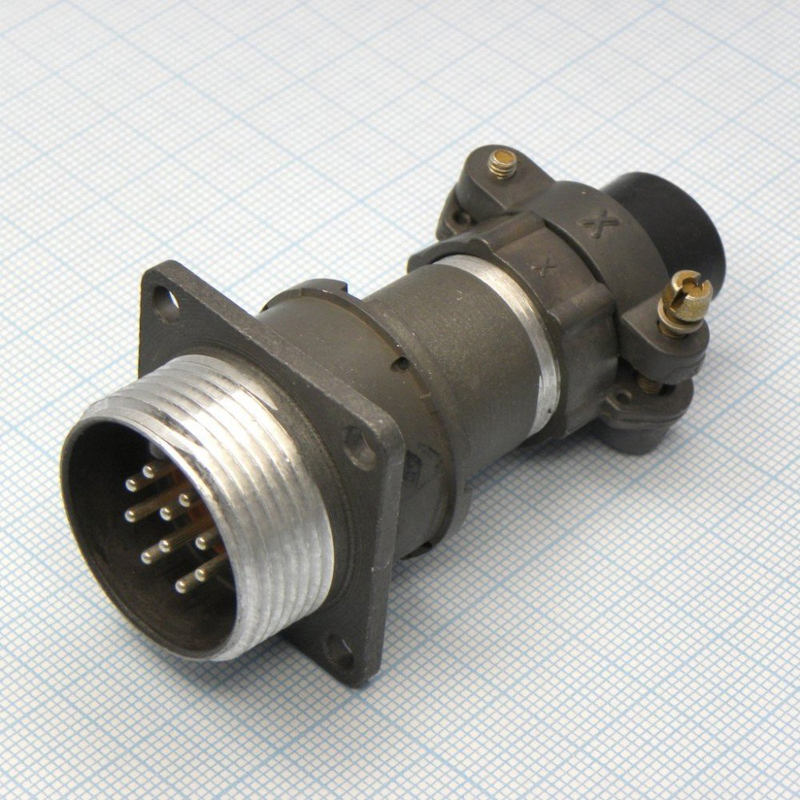

Разъем 2РМДТ24КПН10Г5В1В выполнен в виде кабельной розетки с прямым патрубком и резьбовым механизмом фиксации в сочлененном положении. Такое соединение помогает надежно удерживать вилку и розетку при вибрационных и механических воздействиях.

Обозначение типономинала отражает основные конструктивные признаки:

• 2РМДТ — серия цилиндрических низкочастотных соединителей.

• 24 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — вариант для неэкранированного кабеля.

• 10 — число контактов.

• Г — розетка.

• 5 — контакты диаметром 1,5 мм.

• В1В — исполнение с серебряным покрытием контактов и теплостойкостью до +100 °C.

Основные характеристики

Модель рассчитана на подключение десяти извлекаемых контактов диаметром 1,5 мм. Номинальная токовая нагрузка составляет до 10 А на один контакт, а суммарная — до 83 А. Рабочее напряжение — до 560 В для цепей постоянного и переменного тока.

Технические параметры позволяют использовать разъем в цепях, где важны устойчивый электрический контакт, компактность и надежность коммутации.

Где применяется разъем

2РМДТ24КПН10Г5В1В применяется для подключения и разъединения кабельных линий в оборудовании общего и специального назначения. Серия 2РМДТ используется в узлах радиоэлектронной аппаратуры, системах автоматики, контрольно-измерительных устройствах, источниках питания и промышленных шкафах управления.

Пример применения: разъем может объединять десять цепей датчиков и исполнительных механизмов в одном кабельном соединении. Благодаря резьбовой фиксации и металлическому корпусу соединение остается устойчивым при вибрации, периодическом обслуживании и многократном подключении оборудования.

Особенности монтажа

Подсоединение проводов к контактам выполняется пайкой. Для сохранения заявленных характеристик важно правильно подобрать сечение проводника, соблюдать схему распайки, не перегревать изоляционные элементы и обеспечить корректное сопряжение с ответной частью разъема. Производители также указывают ограничение по количеству перепаек контактов — не более трех.

При проектировании соединения следует учитывать, что это негерметичное исполнение. Поэтому 2РМДТ24КПН10Г5В1В подходит для применения внутри аппаратуры, корпусов, шкафов и других защищенных зон, а для эксплуатации во влажной среде или на открытом воздухе могут потребоваться дополнительные меры защиты.
