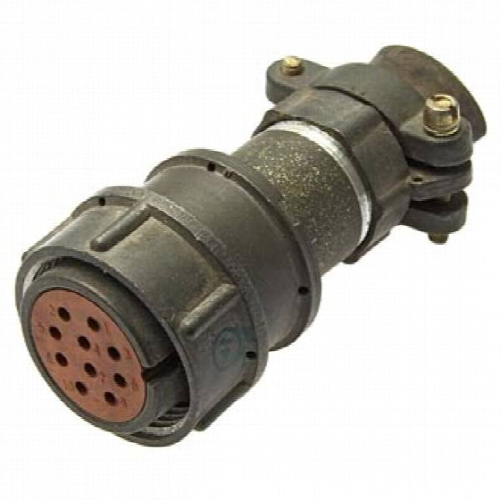

2РМДТ24КПН10Г5В1ЛВ: герметичный разъём для надёжных соединений

Разъём 2РМДТ24КПН10Г5В1ЛВ относится к серии круглых многоконтактных электрических соединителей, предназначенных для построения надёжных разъёмных соединений в составе промышленной, измерительной, транспортной и специализированной аппаратуры. Такие изделия применяют там, где важны механическая прочность, устойчивость к вибрации, защита контактов и удобство обслуживания кабельных линий.

Исполнение с обозначением «КПН» указывает на кабельную часть соединителя с элементами фиксации и защитным конструктивом, а индекс «Г» обычно связан с герметизированным исполнением. Разъём может использоваться в системах управления, распределения питания, передачи дискретных сигналов и подключения внешних модулей оборудования.

Назначение разъёма

2РМДТ24КПН10Г5В1ЛВ востребован при изготовлении и ремонте оборудования, работающего в условиях повышенных механических и климатических нагрузок. Ключевая задача соединителя — обеспечить стабильный электрический контакт между кабельной сборкой и приборной частью системы с возможностью многократного сочленения и разъединения.

Типичные области применения:

• промышленная автоматика и шкафное оборудование;

• системы контроля, измерения и телеметрии;

• приборостроение;

• электрооборудование транспорта;

• кабельные жгуты машин и механизмов;

• специализированные комплексы с повышенными требованиями к надёжности соединений;

• оборудование, эксплуатируемое при вибрации, пыли и воздействии влаги.

Особенности конструкции

Круглая форма корпуса помогает равномерно распределять механические нагрузки и обеспечивает удобное сочленение частей разъёма. Контактная группа размещается в изоляционной вставке, которая фиксирует контакты в заданной схеме и предотвращает их смещение при подключении кабеля.

Важной особенностью разъёмов серии 2РМДТ является наличие ключа или направляющего элемента. Он исключает неправильную ориентацию при соединении частей разъёма, защищает контакты от повреждения и упрощает монтаж в условиях ограниченного доступа.

Исполнение с герметизацией предназначено для повышения устойчивости соединения к внешним воздействиям. Это особенно важно для аппаратуры, установленной вне защищённых помещений, на подвижных объектах, в производственных зонах или внутри оборудования с возможным образованием конденсата.

Расшифровка обозначения

Маркировка 2РМДТ24КПН10Г5В1ЛВ содержит информацию о конструктивном исполнении изделия. При подборе необходимо сопоставлять полное обозначение с документацией на конкретную серию, поскольку отдельные символы определяют тип корпуса, число и расположение контактов, вариант климатического исполнения, покрытие и особенности кабельного ввода.

Для корректной замены соединителя недостаточно ориентироваться только на размер корпуса или внешнее сходство. Важно учитывать полный код, поскольку изменение схемы контактов, типа ответной части, полярности, ключевания или способа монтажа может сделать компоненты несовместимыми.

Что проверить перед применением

При проектировании кабельной сборки или подборе замены для 2РМДТ24КПН10Г5В1ЛВ рекомендуется проверить следующие параметры:

• количество контактов и их расположение на вставке;

• тип контактов: штыревые или гнездовые;

• назначение ответной части разъёма;

• допустимое сечение подключаемого кабеля;

• способ заделки контактов;

• наличие и тип уплотнений;

• способ фиксации при сочленении;

• условия окружающей среды;

• требования к виброустойчивости и герметичности;

• электрические параметры цепей: ток, напряжение и допустимое переходное сопротивление.

Особое внимание следует уделить разделению силовых, сигнальных и чувствительных измерительных цепей. Если в одном разъёме объединяются питание и сигналы управления, распиновка должна быть однозначно отражена в электрической схеме, монтажном чертеже и маркировке кабельного жгута.

Преимущества использования

Разъём 2РМДТ24КПН10Г5В1ЛВ позволяет формировать компактное и обслуживаемое соединение вместо стационарной пайки или неразъёмного ввода кабеля. Это упрощает диагностику, замену блоков, профилактическое обслуживание и модернизацию оборудования.

К основным преимуществам относятся:

• надёжная фиксация соединяемых частей;

• компактное размещение нескольких цепей в одном корпусе;

• защита контактной группы от механических воздействий;

• возможность применения в составе кабельных жгутов;

• удобство регламентного обслуживания;

• снижение риска ошибок при подключении благодаря ключеванию;

• пригодность для оборудования с повышенными требованиями к стабильности контакта.

Итог

2РМДТ24КПН10Г5В1ЛВ — специализированный круглый разъём для создания прочных и устойчивых к внешним воздействиям электрических соединений. Он подходит для сложной аппаратуры, где важны герметичность, механическая надёжность, повторяемость подключения и чёткая организация кабельной системы.

При использовании данного соединителя главным критерием должна быть полная совместимость по маркировке, контактной схеме, ответной части, способу монтажа и условиям эксплуатации. Такой подход помогает обеспечить долговечность кабельной сборки и стабильную работу оборудования на протяжении всего срока службы.
