Назначение соединителя

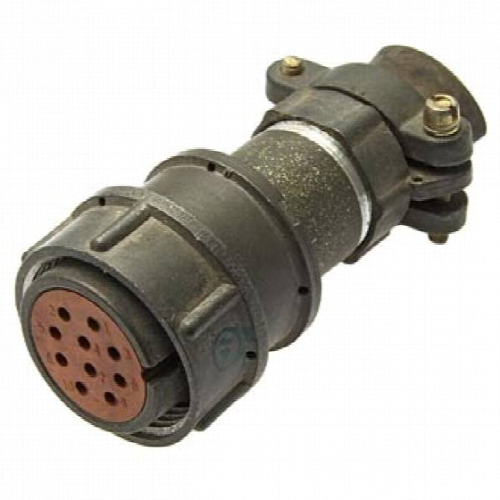

2РМДТ24КПН10Г5В1Л — электрический цилиндрический негерметичный низкочастотный соединитель, выпускаемый в исполнении «розетка кабельная левая». Изделие предназначено для соединения и коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Артикул позиции — 2263, категория — 2РМД.

Конструкция рассчитана на работу в составе длинных электрических цепей приборов, которые подвергаются вибрациям, ударам и воздействию экстремальных условий эксплуатации, включая всеклиматическое исполнение. Соединитель применяется там, где требуется механически прочное и одновременно разъёмное соединение с возможностью обслуживания и замены контактов.

Конструктивные особенности

Соединитель имеет резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей и сохранение электрического контакта при механических нагрузках. Монтаж выполняется обжимкой, при этом контакты извлекаемые — это упрощает сборку жгутов и позволяет перепакетировать или заменить отдельный контакт без замены всего соединителя.

• Тип изделия: розетка кабельная левая, цилиндрическая, негерметичная, низкочастотная.
• Число контактов: 10.
• Диаметр контактов: 1,5 мм.
• Способ сочленения: резьбовое.
• Монтаж: обжимка, контакты извлекаемые.
• Покрытие контактов: серебро (индекс В) либо золото (индекс Г).

Электрические параметры

• Максимальное рабочее напряжение: 560 В.
• Ток на контакт: до 10 А.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.

Ресурс работы

Наработка соединителя составляет не менее 1000 часов. Ресурс по сочленениям и расчленениям — 500 циклов, что соответствует требованиям к аппаратуре, обслуживаемой в процессе эксплуатации.

Условия эксплуатации

Изделие сохраняет работоспособность в расширенном диапазоне температур и при интенсивных механических воздействиях. Теплостойкость конструкции достигает 100 градусов Цельсия.

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: до плюс 150 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате, что соответствует 50 g.
• Одиночные удары: ускорение 5000 метров на секунду в квадрате, что соответствует 500 g.
• Многократные удары: ускорение 1000 метров на секунду в квадрате, что соответствует 100 g.

Область применения

Соединитель 2РМДТ24КПН10Г5В1Л востребован в радиоэлектронной и радиотехнической аппаратуре общего назначения, в приборах с длинными электрическими цепями, в оборудовании, эксплуатируемом в условиях вибрации, ударов и переменных температур. Исполнение с извлекаемыми обжимными контактами удобно при серийной сборке кабельных сборок, а также при ремонте и замене отдельных цепей. Всеклиматическое исполнение позволяет применять изделие в составе аппаратуры, работающей в разных климатических зонах.
