Назначение и область применения

2РМДТ24КПЭ10ШВ1В «5» — цилиндрический низкочастотный электрический соединитель серии 2РМДТ тропикоустойчивого исполнения. Изделие служит для надёжного соединения и разъединения электрических цепей постоянного и переменного тока при воздействии повышенных вибраций, ударов и экстремальных температур.

Применяется в авиационной технике, судостроении, военных и промышленных системах, где требуются герметичность соединений и работа в условиях тропического климата либо при пониженном давлении — вплоть до 10 в степени минус 5 миллиметра ртутного столба.

Позиция относится к категории 2РМД, имеет артикул 2289 и поставляется с приёмкой «5». Производитель в данных о товаре не указан.

Конструктивные особенности и маркировка

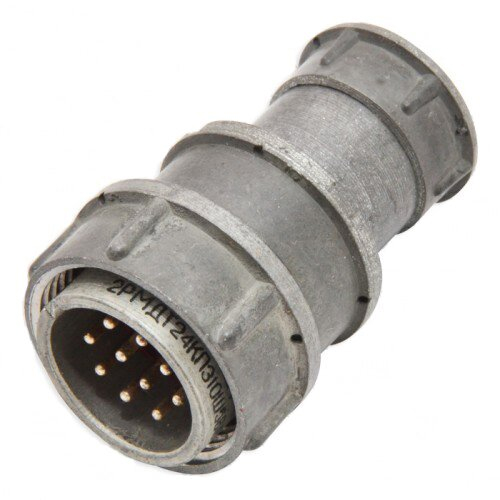

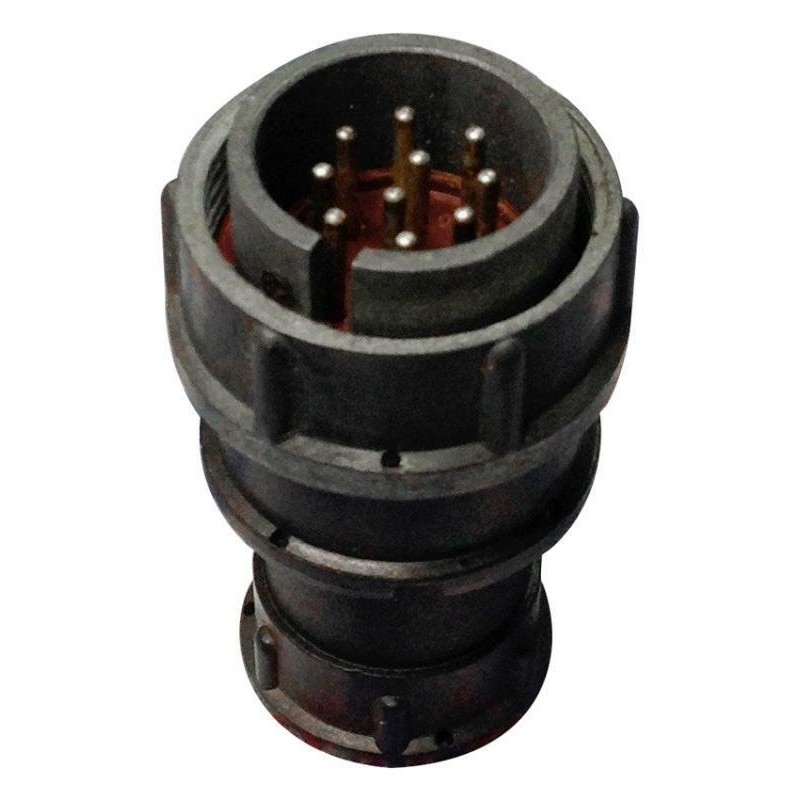

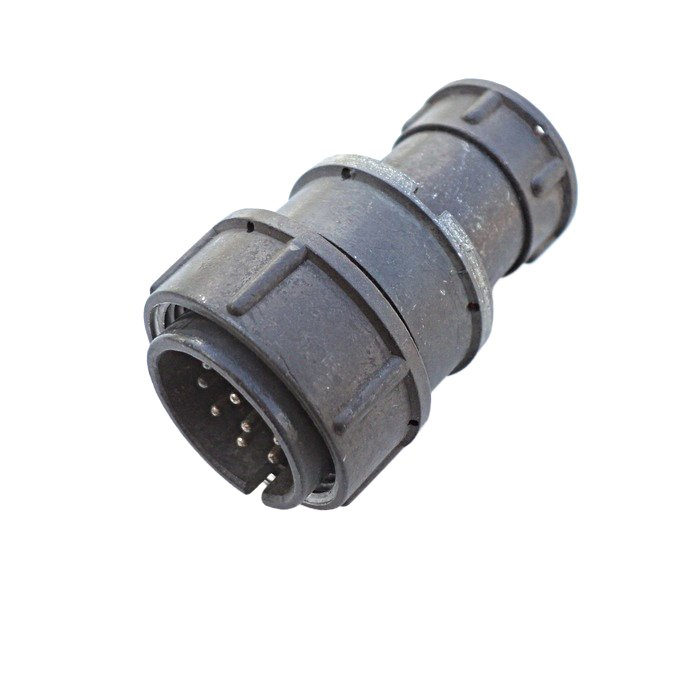

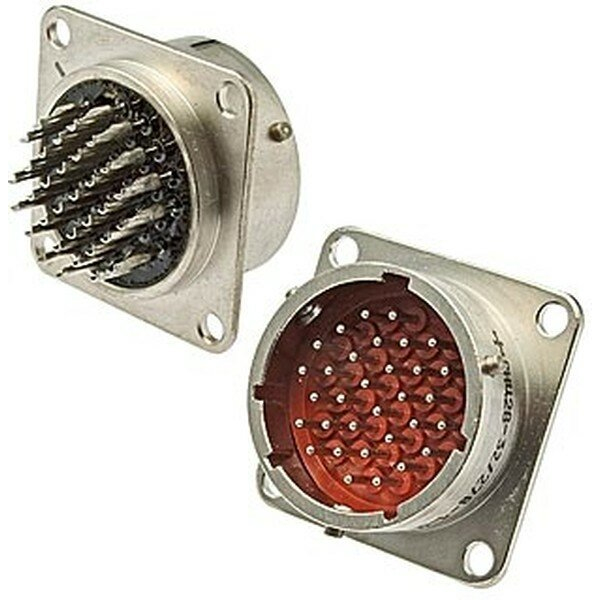

Соединитель выполнен в кабельном исполнении с корпусом типа КПЭ и прямым патрубком. Исполнение — вилочное, обозначено индексом В1В. Контактная система включает 10 контактов диаметром 1 миллиметр.

Покрытие контактов — серебро или золото. Монтаж выполняется пайкой. Такое сочетание корпуса, числа контактов и типа присоединения обеспечивает компактную коммутацию десяти независимых цепей в одном разъёме.

Электрические параметры

• Максимальное рабочее напряжение — от 560 до 700 вольт в зависимости от модификации серии.
• Токовая нагрузка на один контакт — до 10 ампер.
• Суммарная токовая нагрузка — до 260 ампер в зависимости от модификации серии.
• Сопротивление изоляции — не менее 5000 мегаом, по отдельным данным — не менее 1000 мегаом.
• Электрическая прочность изоляции — от 1850 до 2300 вольт, амплитудное значение.
• Ёмкость между контактами — не более 6 пикофарад.

Устойчивость к внешним воздействиям

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Синусоидальная вибрация в диапазоне от 50 до 10000 герц с ускорением до 1000 метров на секунду в квадрате, что соответствует 100 единицам перегрузки.
• Многократные удары с ускорением до 1000 метров на секунду в квадрате.
• Одиночные удары с ускорением до 5000 метров на секунду в квадрате, что соответствует 500 единицам перегрузки.
• Линейное ускорение — 2000 метров на секунду в квадрате, что соответствует 200 единицам перегрузки.

Ресурс, надёжность и условия эксплуатации

Количество циклов сочленения и расчленения составляет не менее 500. Наработка превышает 5000 часов, срок сохраняемости достигает 25 лет. Тропикоустойчивое исполнение серии рассчитано на длительную эксплуатацию во влажном и жарком климате, а также в разряжённой атмосфере.

Совокупность перечисленных параметров делает 2РМДТ24КПЭ10ШВ1В «5» пригодным для ответственных цепей питания и сигнальных линий, где требуется стойкость к механическим нагрузкам и перепадам температуры. При подборе изделия следует учитывать, что часть значений приводится в виде диапазонов, зависящих от модификации серии, поэтому конкретные предельные величины уточняются по документации на партию.
