Назначение и область применения

2РМДТ24КПЭ10Ш5В1В — это кабельная вилка производства завода «Элекон», относящаяся к серии цилиндрических низкочастотных соединителей 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе кабельных сборок и жгутов, где требуется надёжное механическое соединение с фиксацией от самоотвинчивания, устойчивость к вибрациям и ударам, а также работа в широком диапазоне температур и давлений. Типичные сферы использования — промышленное оборудование, приборы, транспортные и стационарные системы, где важна стабильность контакта и долговечность сочленений.

Технические характеристики

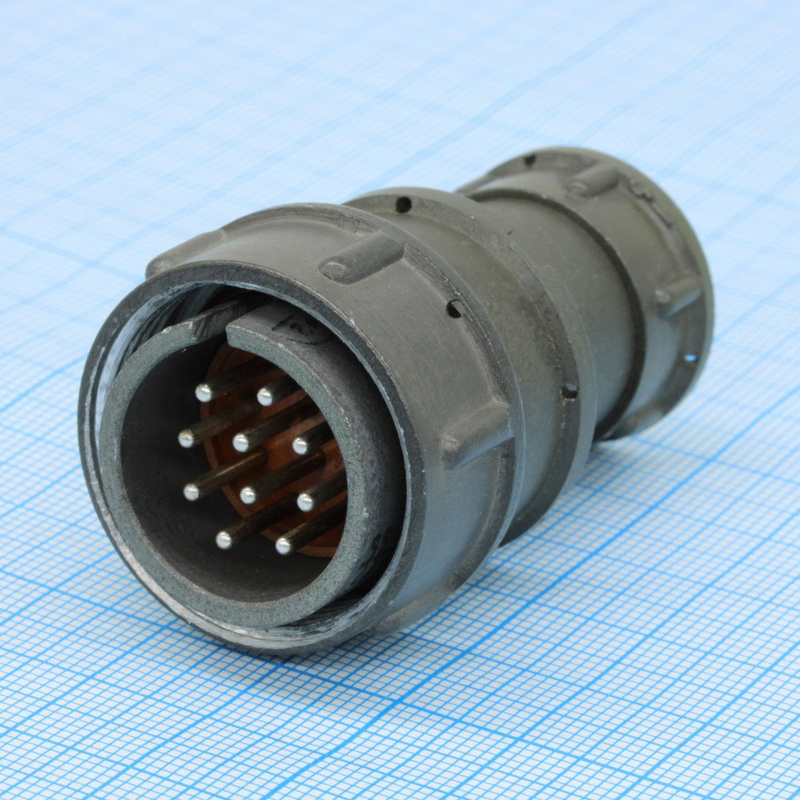

Соединитель имеет 10 штыревых контактов диаметром 1,5 мм. Условный размер корпуса — 24. Соединение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку с ответной частью. Контакты извлекаемые, с серебряным покрытием, монтаж провода выполняется пайкой. Патрубок прямой (П) с гайкой рассчитан на неэкранированный кабель (Н).

• Максимальное рабочее напряжение: 560 В (амплитудное значение).
• Ток на один контакт: до 10 А.
• Рабочая температура: от минус 60 до плюс 100 °С.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Климатическое исполнение: В2.1 — влажность до 98 процентов при плюс 25 °С, давление от 10 в минус пятой степени до 293 Па.

Конструкция и материалы

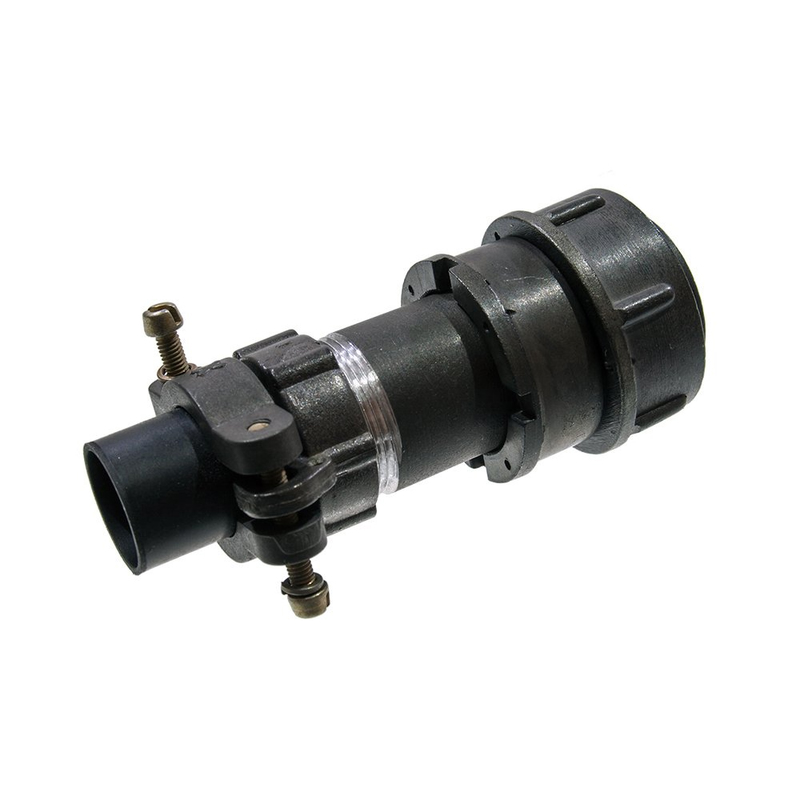

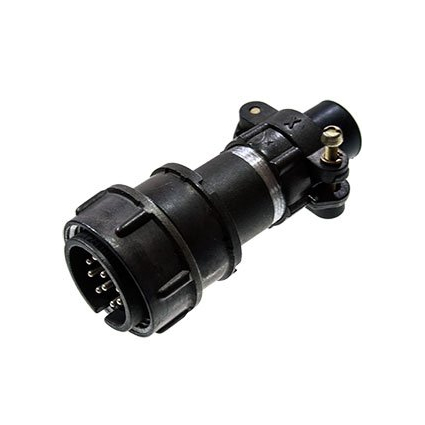

Корпус вилки изготовлен из алюминиевого сплава с оксидированием, цвет серый. Изолятор выполнен из карболита коричневого цвета. Габаритные размеры: диаметр 32 мм, высота 62,5 мм. Резьбовое соединение и одношпоночная поляризация обеспечивают плотную стыковку и защиту от ошибочного подключения. Конструкция предусматривает извлечение контактов, что упрощает монтаж и обслуживание кабельной сборки.

Надёжность и устойчивость к воздействиям

Ресурс изделия составляет 500 сочленений-расчленений. Наработка — не менее 1000 часов, а при температуре 80 °С достигает 175 000 часов. Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, удары с ускорением до 1000 g и акустические шумы уровнем до 170 дБ. Указанные параметры подтверждают пригодность соединителя для эксплуатации в жёстких условиях.

Комплектация и приёмка

Поставка осуществляется в заводской упаковке. Изделие проходит приёмку «ОТК», что подтверждает соответствие заявленным параметрам. Год выпуска — 2025. Артикул — 20159. Вилка предназначена для стыковки с ответными частями серии 2РМДТ соответствующего типоразмера и типа контактов.
