2РМДТ24КПЭ10Ш5В1В: кабельная вилка для надежных электрических соединений

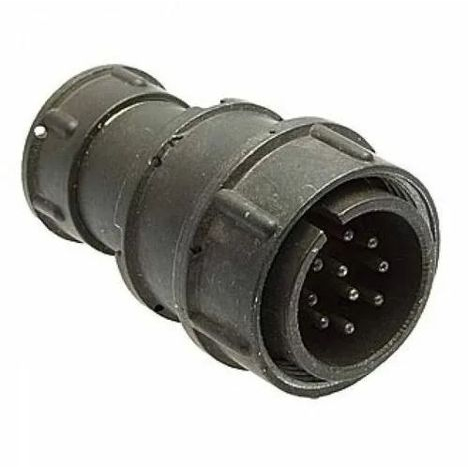

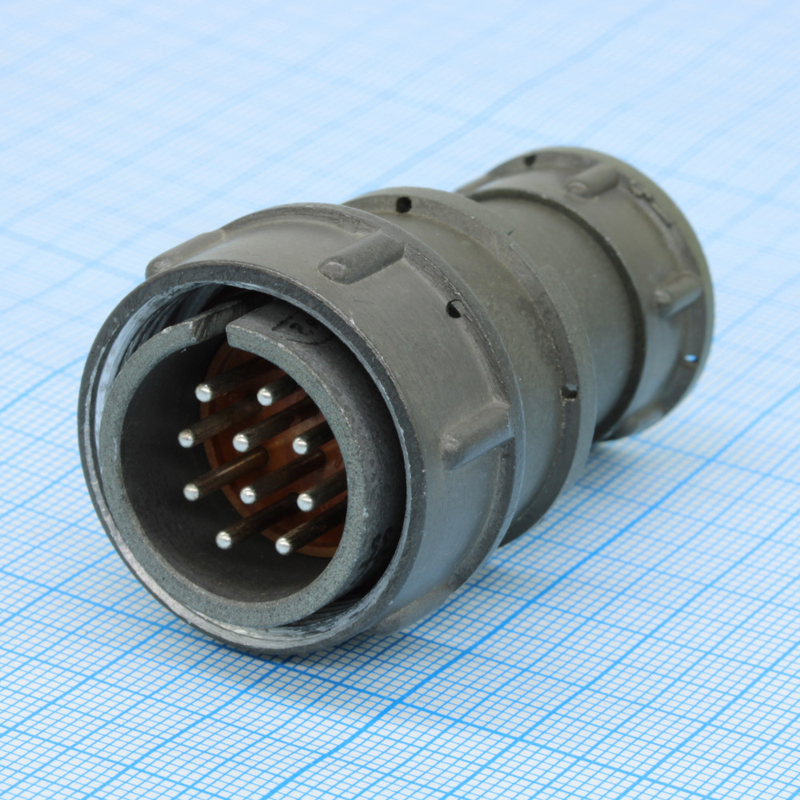

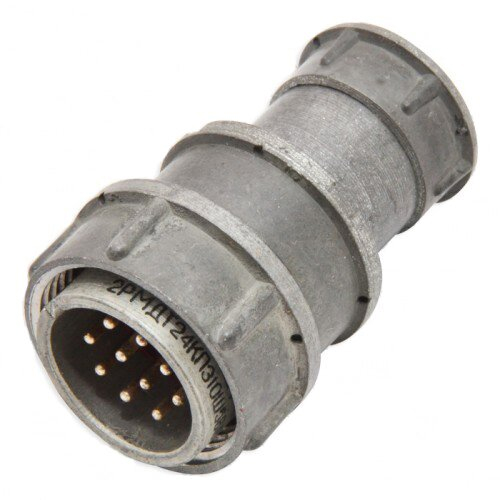

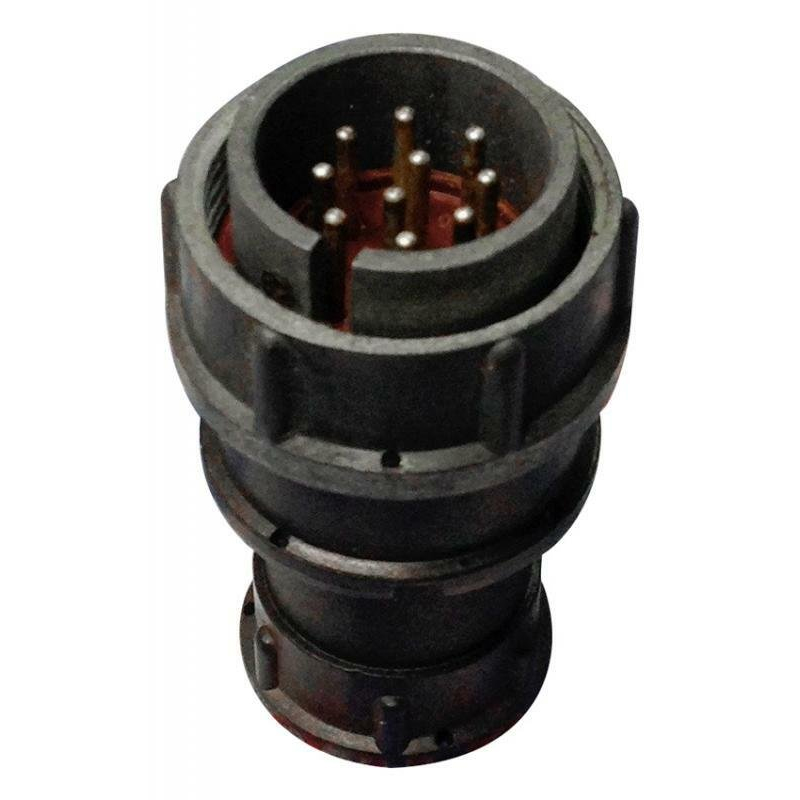

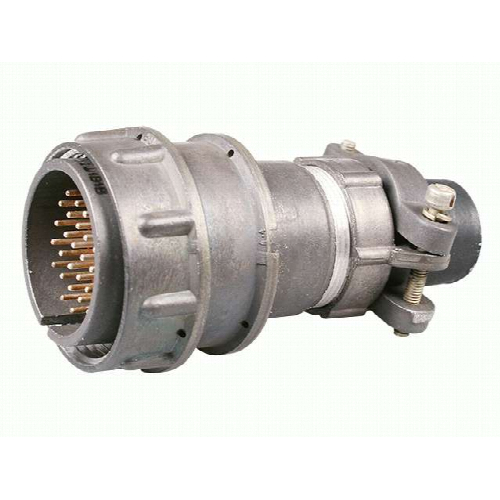

2РМДТ24КПЭ10Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде кабельной вилки. Он предназначен для разъемного соединения электрических цепей постоянного и переменного тока в радиоэлектронной, приборной, промышленной и специальной аппаратуре.

Конструкция изделия рассчитана на эксплуатацию в условиях вибраций, перепадов температуры и повышенной влажности. Негерметичное исполнение и резьбовой способ сочленения делают разъем удобным для создания надежных кабельных соединений, когда требуется устойчивое механическое крепление ответной части.

Конструкция и расшифровка

Маркировка 2РМДТ24КПЭ10Ш5В1В отражает ключевые конструктивные особенности изделия:

Разъем оснащается десятью штыревыми контактами диаметром 1,5 мм. Контакты выполнены из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления и сохранению стабильности электрического контакта при многократных подключениях. Электрическое соединение с проводниками обычно выполняют пайкой, а контакты являются извлекаемыми, что упрощает обслуживание и ремонт кабельной сборки.

Основные характеристики

Для 2РМДТ24КПЭ10Ш5В1В характерны следующие рабочие параметры:

• Количество контактов — 10.

• Тип контактов — штыревые, круглые, диаметром 1,5 мм.

• Максимальное рабочее напряжение — до 560 В.

• Допустимый ток на один контакт — до 10 А.

• Суммарная токовая нагрузка на соединитель — до 83 А.

• Сопротивление контакта — не более 2,5 мОм.

• Электрическая прочность изоляции — 1850 В.

• Температурный диапазон эксплуатации — от −60 до +100 °C.

• Метод сочленения — резьбовой.

• Конструкция — негерметичная, с прямым патрубком и элементами для подключения экранированного кабеля.

• Материал корпуса — алюминиевый сплав; материал изолятора — карболит.

Серия 2РМДТ применяется для цепей постоянного и переменного тока, включая сигналы с частотой до 3 МГц. В зависимости от конкретного типономинала и условий применения предельно допустимое напряжение для соединителей серии может достигать 560–700 В, поэтому при проектировании необходимо сверяться с техническими условиями на конкретное исполнение.

Где применяется разъем

Разъем 2РМДТ24КПЭ10Ш5В1В подходит для аппаратуры, где необходимы компактность, ремонтопригодность и надежное многоконтактное кабельное соединение. Типичные области использования:

• Радиоэлектронные устройства и измерительные комплексы.

• Приборостроение и промышленная автоматика.

• Системы управления, контроля и телеметрии.

• Силовые и сигнальные кабельные жгуты.

• Транспортное, энергетическое и специальное оборудование.

• Аппаратура, работающая при низких и повышенных температурах.

Резьбовая фиксация помогает избежать самопроизвольного разъединения при вибрации и механических воздействиях, а экранированное кабельное исполнение актуально для линий, чувствительных к электромагнитным помехам.

Практический пример

Например, в шкафу промышленной автоматики 2РМДТ24КПЭ10Ш5В1В может использоваться как кабельная часть разъемного соединения между внешним жгутом и модулем управления. Через десять контактов можно передавать питание отдельных цепей, дискретные сигналы датчиков и управляющие команды. При техническом обслуживании кабель можно быстро отсоединить резьбовым соединением, не демонтируя весь жгут и не нарушая внутреннюю разводку оборудования.

Что учитывать при монтаже

Перед установкой важно проверить соответствие ответной части по серии, размеру корпуса, контактной формуле, положению ключа и типу контактов. Штыревая вилка должна подключаться к совместимой розетке с гнездовыми контактами.

Также следует учитывать:

• Соответствие сечения провода токовой нагрузке каждого контакта.

• Качество пайки и отсутствие перегрева изолятора при монтаже.

• Правильную разделку экрана кабеля и надежную фиксацию в патрубке.

• Момент затяжки резьбового соединения без перекоса корпуса.

• Чистоту контактных поверхностей перед подключением.

• Рабочую среду: изделие является негерметичным, поэтому для влажных, пыльных или агрессивных условий требуется дополнительная защита конструкции.

2РМДТ24КПЭ10Ш5В1В сочетает десятиконтактную компоновку, серебряные штыревые контакты, прямой кабельный патрубок и резьбовую фиксацию. Благодаря этому разъем остается практичным решением для построения разъемных электрических соединений в технике, где важны стабильность контакта, удобство обслуживания и устойчивость к эксплуатационным нагрузкам.
