Назначение

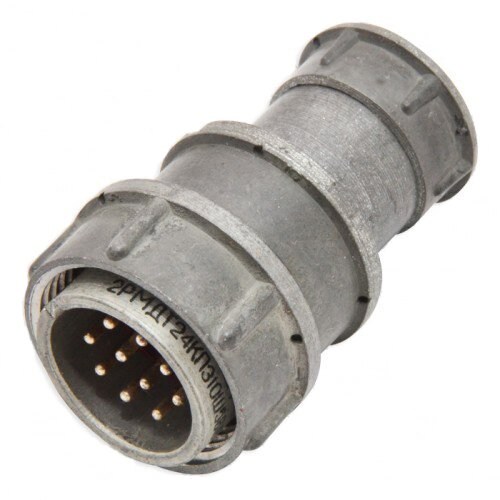

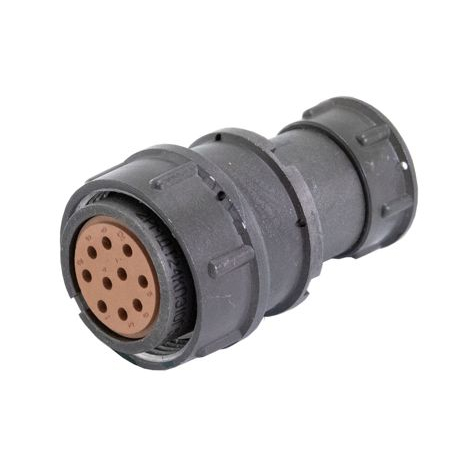

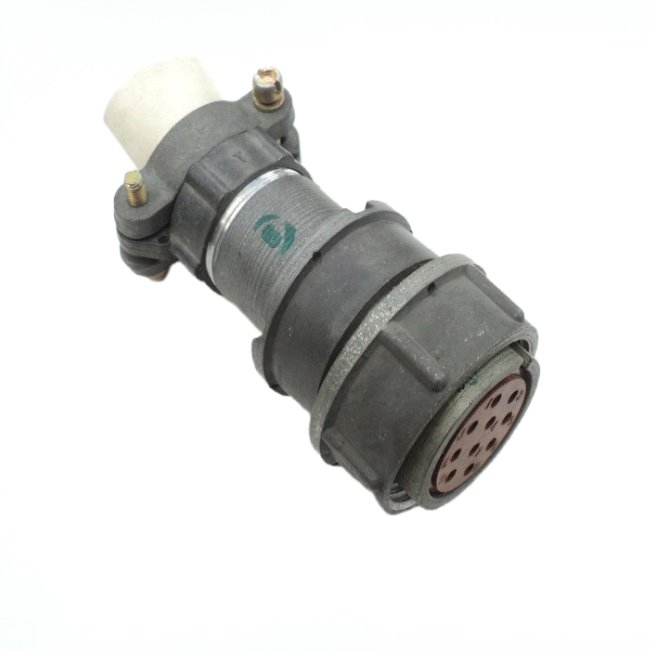

Соединитель 2РМДТ24КПЭ10ГВ1В «5» (артикул 2285) из категории 2РМД — это цилиндрический низкочастотный малогабаритный разъем серии 2РМДТ. Он предназначен для соединения электрических цепей переменного и постоянного тока частотой до 3 МГц. Изделие выполнено как приборная розетка с корпусом типа КПЭ, что означает кабельное исполнение, прямой патрубок и экранированный корпус. Такая конструкция подходит для работы с экранированными кабелями и обеспечивает защиту места соединения от внешних воздействий.

Разъем рассчитан на монтаж в устройствах с ограниченным пространством и применяется там, где важно сохранить компактность узла подключения без снижения электрических параметров. Благодаря типу корпуса КПЭ кабель подводится прямо, а экранирование способствует стабильной передаче сигналов в низкочастотном диапазоне.

Подтверждённые характеристики

Основные заявленные параметры изделия:

• посадочный диаметр — 24 мм;
• число контактов — 10;
• диаметр контактов — 1,5 мм;
• максимальный ток на один контакт — до 10 А;
• суммарный ток на соединитель — до 83 А;
• рабочее напряжение — до 560 В;
• рабочая частота — до 3 МГц;
• диапазон рабочих температур — от минус 60 до плюс 100 °C;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений и расчленений — 500;
• масса — около 25 г;
• приемка — «5».

Все указанные значения относятся к данному исполнению. Электрические параметры позволяют подключать цепи с умеренными токовыми нагрузками и напряжением до 560 В, что расширяет область использования в промышленной электронике.

Конструкция и извлекаемые контакты

Корпус типа КПЭ предполагает кабельное подключение с прямым патрубком и экранированием. Розетка обеспечивает надежное соединение извлекаемых контактов, поэтому обслуживание и замена контактов могут выполняться без замены всего разъема. Такое решение удобно при монтаже жгутов и ремонте оборудования.

Разъем выдерживает не менее 500 циклов сочленения и расчленения. Рабочий диапазон от минус 60 до плюс 100 °C позволяет эксплуатировать его как в нормальных, так и в жестких климатических условиях.

Применение

Соединители серии 2РМДТ применяются в промышленной электронике, измерительной технике и другом оборудовании, где необходимо компактное и прочное подключение. Модель 2РМДТ24КПЭ10ГВ1В «5» подходит для монтажа экранированных кабелей и для узлов, требующих устойчивого низкочастотного соединения.

Изделие может использоваться в схемах переменного и постоянного тока с рабочей частотой до 3 МГц. Наличие 10 извлекаемых контактов и допустимый суммарный ток до 83 А позволяют применять разъем в цепях управления, питания и передачи сигналов в пределах заявленных параметров.

Масса около 25 г делает разъем удобным для установки в малогабаритные корпуса и переносные устройства. Приемка «5» указана в характеристиках товара и может учитываться при подборе компонента под требования конкретного проекта.
