2РМДТ24КПЭ10ГВ1В «5»

Цена:

1000 ₽

Технические характеристики

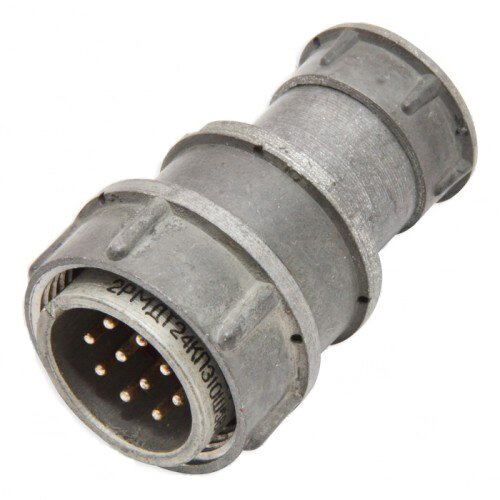

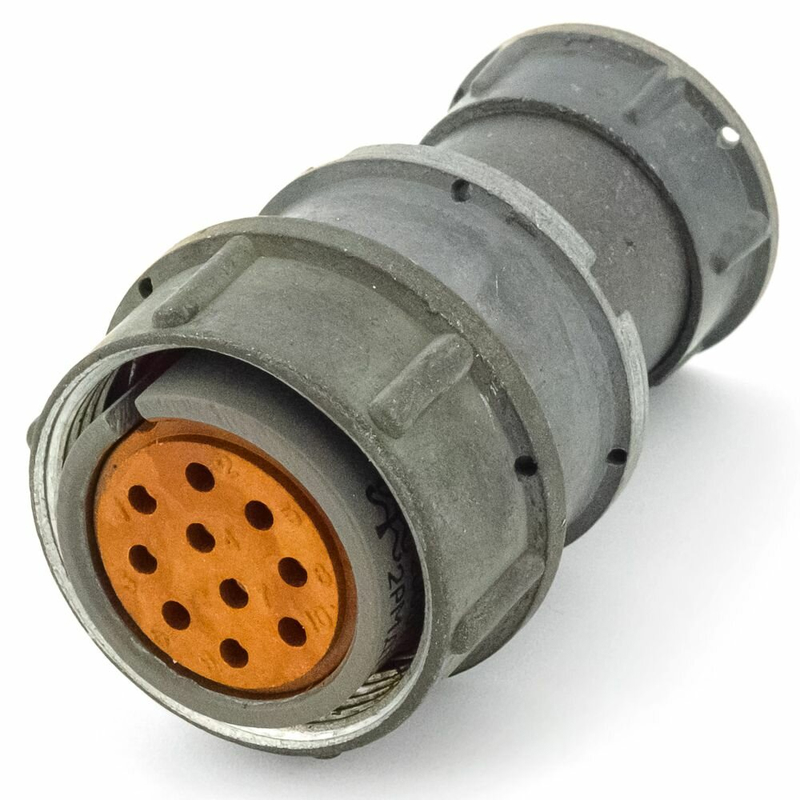

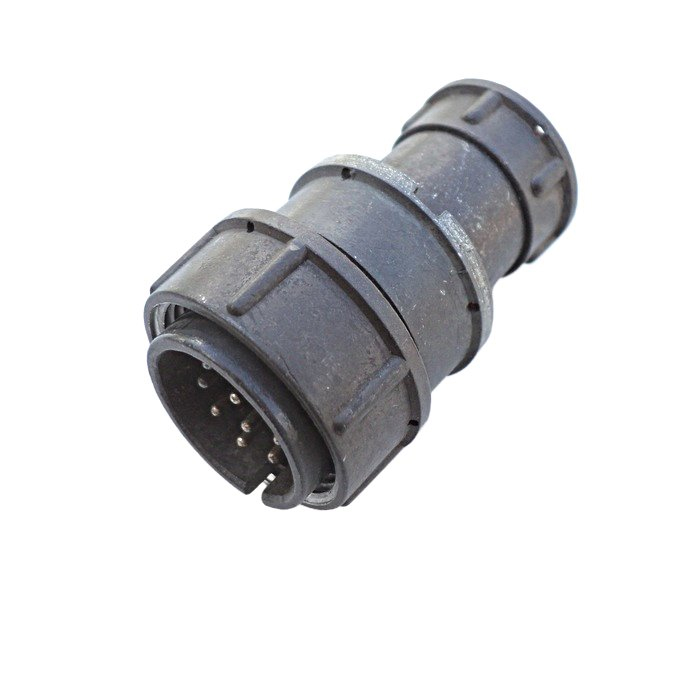

2РМДТ24КПЭ10Г5В1В «5» — это низкочастотный цилиндрический соединитель из серии 2РМДТ, выполненный по приемке «5» (ГЕ0.364.126ТУ) и предназначенным для работы в электрических цепях постоянного и переменного тока. Разъём относится к типу розетки кабельной части с прямым патрубком и кожухом под экранированный кабель.

Расшифровка обозначения:

2РМДТ — низкочастотный цилиндрический соединитель, негерметичный, тропико‑ и всеклиматический.
24 — условный диаметр корпуса 24 мм.
КПЭ — кабельная часть с прямым патрубком и кожухом под экранированный кабель.
10Г — розетка (гнездо) на 10 контактов.
5 — сочетание контактов диаметром 1,5 мм.
В1В — серебряное покрытие контактов, температура до +100 °C, всеклиматическое исполнение.

Число контактов: 10, диаметр контакт‑деталей — 1,5 мм.
Максимальная токовая нагрузка: до 10 А на один контакт и до 83 А суммарно на разъём.
Рабочее напряжение: до 560 В постоянного или переменного тока.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Рабочий диапазон температур окружающей среды: от −60 °C до +100 °C.
Изделие рассчитано на длительную эксплуатацию: минимальная наработка порядка 5000 ч, не менее 500 циклов сочленений и расчленений.
Сохраняемость при хранении (гамма‑процентный срок, 99,5 %) — не менее 15 лет.

Способ монтажа — внутренний, монтаж проводов на контакты розетки производится пайкой.
Сочленение приборной и кабельной частей — резьбовое, с одношпоночной поляризацией корпуса.
Кабельные части разъёмов между собой не сочленяются, а только состыковываются с приборными частями.

Описание

Назначение и область применения

2РМДТ24КПЭ10ГВ1В «5» — низкочастотный цилиндрический соединитель серии 2РМДТ, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие изготовлено по приемке «5» (ГЕ0.364.126ТУ).

Разъём относится к типу розетки кабельной части с прямым патрубком и кожухом под экранированный кабель. Кабельные части разъёмов сочленяются только с приборными частями; между собой кабельные части не сочленяются.

Расшифровка обозначения

2РМДТ — низкочастотный цилиндрический соединитель, негерметичный, тропико- и всеклиматический.
24 — условный диаметр корпуса 24 мм.
КПЭ — кабельная часть с прямым патрубком и кожухом под экранированный кабель.
10Г — розетка (гнездо) на 10 контактов.
5 — сочетание контактов диаметром 1,5 мм.
В1В — серебряное покрытие контактов, температура до плюс 100 °C, всеклиматическое исполнение.

Технические характеристики

Число контактов — 10, диаметр контакт-деталей — 1,5 мм.
Максимальная токовая нагрузка — до 10 А на один контакт и до 83 А суммарно на разъём.
Рабочее напряжение — до 560 В постоянного или переменного тока.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Рабочий диапазон температур окружающей среды — от минус 60 °C до плюс 100 °C.
Приемка — «5».

Конструкция и монтаж

Способ монтажа — внутренний. Монтаж проводов на контакты розетки производится пайкой.

Сочленение приборной и кабельной частей — резьбовое, с одношпоночной поляризацией корпуса. Такое исполнение обеспечивает ориентированное соединение частей разъёма.

Ресурс и сохраняемость

Минимальная наработка — порядка 5000 ч.
Число циклов сочленений и расчленений — не менее 500.
Сохраняемость при хранении (гамма-процентный срок, 99,5 %) — не менее 15 лет.

Изделие рассчитано на длительную эксплуатацию в составе электрических цепей постоянного и переменного тока.
