Назначение разъёма 2РМДТ24КПЭ10Г5В1В

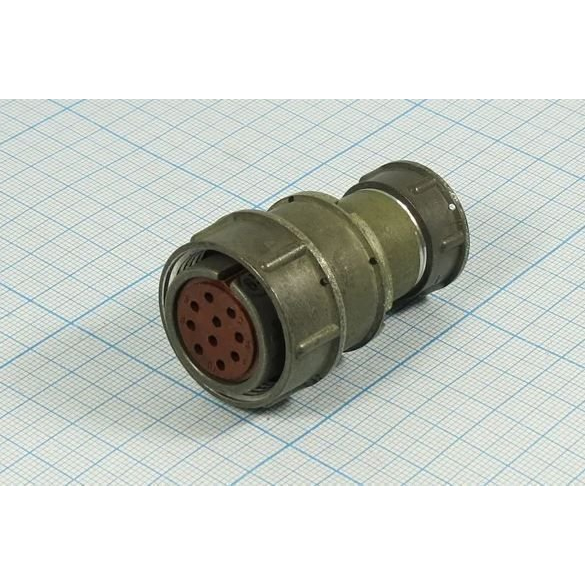

2РМДТ24КПЭ10Г5В1В Элекон «ОТК» — это цилиндрический низкочастотный кабельный разъём тропико- и всеклиматического исполнения, предназначенный для коммутации кабелей в электрических цепях постоянного и переменного тока. Изделие относится к категории 2РМД и выпускается заводом Элекон. Соединитель применяется там, где требуется надёжное низкочастотное соединение с экранированием и устойчивость к вибрациям, ударам и длительному сроку службы.

Условное обозначение по ГОСТ и техническим условиям завода-производителя указывает на негерметичный коннектор ряда 2РМДТ с кабельной розеткой и прямым патрубком для экранированного кабеля. Разъём используется для соединения экранированных кабелей с приборами и блоками в условиях постоянного и переменного тока частотой до примерно 3 МГц.

Подтверждённые особенности конструкции

Серия 2РМДТ рассчитана на всеклиматическое исполнение, что обозначено буквой «В» в маркировке. Разъём сохраняет работоспособность при температурах от примерно минус 60 до плюс 100 градусов Цельсия, при высокой влажности и агрессивных климатических воздействиях. Соединитель выполнен в виде кабельной розетки с прямым патрубком и рассчитан на кабельный монтаж с объёмной пайкой контактов.

Корпус металлический, оснащён резьбовым узлом сочленения и одношпоночной поляризацией, что обеспечивает правильную ориентировку и надёжную фиксацию при стыковке с вилкой. Количество контактов — 10, типоразмер корпуса 24 по ряду 2РМД и 2РМДТ. Маркировка «ОТК» указывает на приёмку соединителя службой технического контроля предприятия-изготовителя: изделие соответствует действующим техническим условиям и принято после предварительных испытаний.

Технические характеристики и применение

• Рабочее напряжение — до примерно 560 В, максимальное рабочее — до 700 В.
• Допустимый ток на один контакт — от 4 до 36 А, суммарный ток на разъём — до нескольких десятков ампер в зависимости от конкретной модификации.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Пробивное напряжение изоляции — порядка 1800–2300 В амплитудного значения.
• Ёмкость между контактами — не более 6 пФ.
• Заявленный ресурс по сочленению — порядка 500 циклов.
• Приемка — «ОТК», год выпуска — 2025, краткое описание из каталога — заводская упаковка.
• Артикул — 20157.

Разъёмы 2РМДТ24КПЭ10Г5В1В применяются в промышленной, телекоммуникационной и специальной аппаратуре, где требуется надёжное низкочастотное соединение с экранированием, устойчивость к вибрациям, ударам и длительному сроку эксплуатации. Изделие востребовано при построении кабельных сборок, соединяющих приборы, блоки и пульты управления, а также в составе оборудования, работающего в сложных климатических условиях.

Комплектация и условия поставки

Разъём поставляется в заводской упаковке производителя Элекон. Маркировка «ОТК» подтверждает прохождение приёмо-сдаточных испытаний и соответствие действующим техническим условиям. Год выпуска — 2025. Для монтажа выполняется объёмная пайка контактов кабельной розетки; сочленение с ответной вилкой производится резьбовым узлом с одношпоночной поляризацией, что исключает неправильную стыковку.
