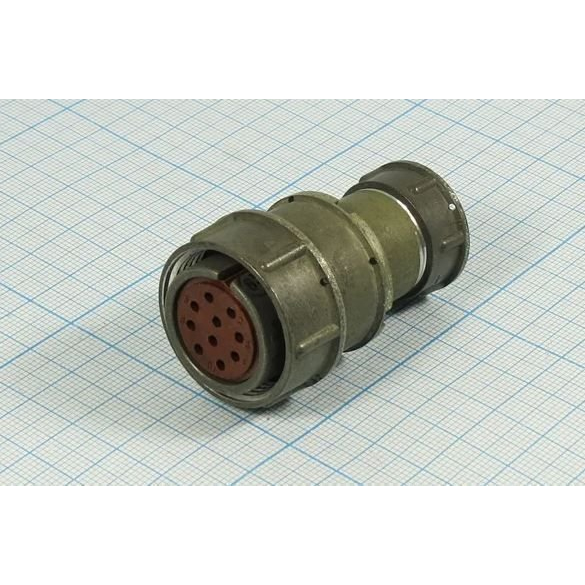

Назначение разъёма 2РМДТ24КПЭ10Г5В1В

Разъём 2РМДТ24КПЭ10Г5В1В производства завода «Элекон» — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Изделие применяется в электротехнических и радиоэлектронных устройствах общего и военно-промышленного назначения, где требуется надёжное соединение кабельных линий в условиях повышенной влажности, перепадов давления и воздействия агрессивных сред.

Конструктивно разъём представляет собой кабельную розетку с прямым патрубком под экранированный кабель, с резьбовой фиксацией сочленения. Серия 2РМДТ является развитием известной серии 2РМД и отличается повышенной стойкостью к тропическому климату. Буквы «ОТК» в наименовании обозначают вид приёмки — отдел технического контроля завода-изготовителя; они не влияют на электрические и конструктивные параметры изделия.

Подтверждённые технические особенности

Разъём рассчитан на всеклиматическое исполнение В1 с теплостойкостью до 100 °C и работоспособностью при температурах примерно от −60 °C до +100 °C. Ниже перечислены основные параметры, заявленные для данной модели.

• Количество контактов — 10, конфигурация «Г» по диаметру контактных гнёзд.
• Максимальное рабочее напряжение — до 700 В, допустимое рабочее напряжение обычно около 560 В.
• Ток на один контакт — от 4 А до 36 А в зависимости от режима и условий эксплуатации; суммарный ток на разъём достигает десятков ампер.
• Сопротивление изоляции — не менее порядка 1000–5000 МОм.
• Ёмкость между контактами — до единиц пикофарад, что важно для низкочастотных и импульсных цепей.
• Устойчивость к вибрациям, многократным ударам и линейным ускорениям.
• Ресурс сочленения–расчленения — до примерно 500 циклов.
• Срок сохраняемости при хранении — до примерно 15 лет.
• Покрытие контактов — серебро (обозначение «В» в маркировке).

Расшифровка обозначения 2РМДТ24КПЭ10Г5В1В

Маркировка изделия содержит полную информацию о его исполнении. Серия 2РМДТ указывает на тропикоустойчивые цилиндрические разъёмы. Сочетание КПЭ означает кабельную розетку с прямым патрубком для экранированного кабеля. Число 10 с индексом Г обозначает десять контактов и тип гнездовой части. Код 5В1 соответствует всеклиматическому исполнению В1, а завершающая буква В — серебряному покрытию контактов.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению разъём 2РМДТ24КПЭ10Г5В1В подходит для эксплуатации в мобильных и виброопасных установках, а также в аппаратуре, работающей в тропических и агрессивных средах. Типовые сферы применения — бортовые и наземные радиоэлектронные комплексы, промышленное оборудование, измерительная техника и военно-промышленные изделия, где требуется экранированное кабельное соединение с надёжной резьбовой фиксацией.

Изделие выпускается в заводской упаковке. Год выпуска — 2025, приёмка — «ОТК». Страна производства — Россия, производитель — завод «Элекон».
