Назначение соединителя

Кабельная розетка 2РМДТ24КПЭ10Г5В1В производства компании Элекон с приёмкой «ОТК» предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМДТ, широко применяемых в промышленной и специальной аппаратуре. Конструкция представляет собой кабельную розетку с прямым патрубком, рассчитанную на подключение экранированного кабеля.

Основное назначение — обеспечение надёжного электрического соединения между блоками и узлами оборудования, работающего в сложных климатических и механических условиях. Модель востребована в схемах, где требуется стабильная передача сигнала и питания при одновременном экранировании кабельных линий от внешних помех.

Подтверждённые технические особенности

Соединитель имеет условный размер корпуса 24 и содержит 10 контактов с серебряным покрытием, обозначенным индексом Г5. Всеклиматическое исполнение В и теплостойкость до 100 °C обеспечивают работоспособность изделия в широком диапазоне условий эксплуатации.

• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на контакт — от 4 до 36 А.
• Сопротивление контактов — не более 0,005 Ом.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Количество сочленений-расчленений — до 500 циклов.
• Срок сохраняемости — 15 лет.
• Монтаж выполняется объёмной пайкой для внутреннего монтажа.
• Фиксация корпусов — резьбовая, поляризация одношпоночная.

Изделие соответствует техническим условиям, аналогичным ГЕ0.364.126, и предназначено для работы с экранированными кабелями во всеклиматическом исполнении В2.1 по ГОСТ 15150-69.

Устойчивость к механическим воздействиям

Соединитель подтверждённо устойчив к вибрационным нагрузкам с частотой до 10000 Гц при уровне до 170 дБ, к ударам с ускорением до 5000 м/с² и к линейному ускорению 2000 м/с². Эти параметры делают его пригодным для эксплуатации в составе подвижной и вибронагруженной техники.

Область применения и комплектация

Розетка применяется в блоках и пультах управления, в кабельных сборках промышленного назначения, а также в аппаратуре, где требуется экранированное соединение с надёжной механической фиксацией. Модель поставляется в заводской упаковке. Год выпуска — 2025, приёмка — «ОТК», что подтверждает контроль качества на предприятии-изготовителе.

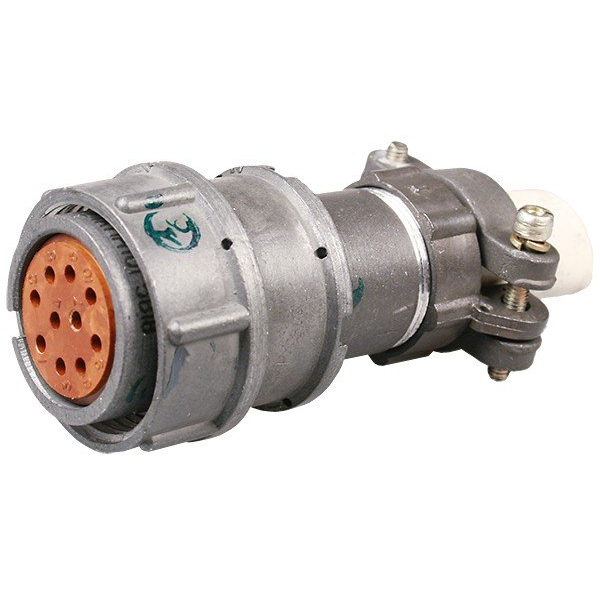

Типичный внешний вид разъёма 2РМДТ24 серии — серый корпус с оранжевыми контактами, что соответствует конструктивному исполнению данной линейки. Перед применением рекомендуется проверять соответствие условий эксплуатации заявленным характеристикам и требованиям конкретного проекта.
