Назначение и область применения

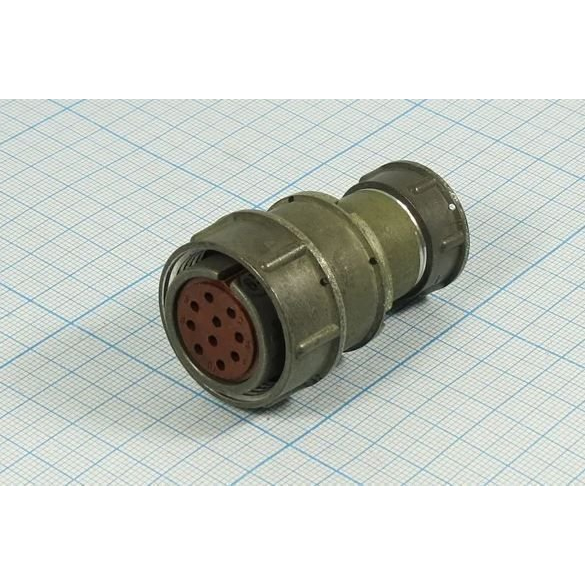

Кабельная розетка 2РМДТ24КПЭ10Г5В1В производства завода «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМДТ с прямым патрубком для экранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяется для подключения кабельных линий к блокам, приборам и аппаратуре, где требуется надёжное разъёмное соединение с экранированием. Внутренний объёмный монтаж выполняется методом пайки, что обеспечивает стабильный электрический контакт и механическую прочность соединения. Розетка востребована во внутренних установках, в том числе в условиях повышенной влажности, пониженного давления и воздействия агрессивных сред.

Данная модель имеет приёмку «ОТК» и поставляется в заводской упаковке, что подтверждает её соответствие требованиям технических условий при выпуске с производства.

Подтверждённые технические особенности

Соединитель имеет условный размер корпуса 24 и оснащён 10 контактами диаметром 1 мм (индекс Г5). Конструкция предусматривает резьбовую фиксацию, что исключает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок. Основные электрические и эксплуатационные параметры приведены ниже.

• Максимальное рабочее напряжение: 560–700 В.
• Токовая нагрузка на контакт: до 8 А.
• Покрытие контактов: серебро или золото.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: до 2300 В.
• Климатическое исполнение: всеклиматическое В, диапазон рабочих температур от минус 60 до плюс 100 °С.
• Теплостойкость: 1 (до 100 °С).
• Масса: около 39 г.
• Срок сохраняемости: 15 лет.

Розетка отличается тропикоустойчивостью и негерметичной конструкцией с карболитовым основанием и металлическим корпусом. Приёмка «ОТК» подтверждает соответствие изделия требованиям ТУ ГЕ0.364.126 или аналогичным документам.

Механическая стойкость и ресурс

Изделие выдерживает вибрацию с ускорением до 2000 м/с² (200 g), многократные удары 1000 м/с² длительностью 1–3 мс и одиночные удары до 5000 м/с² длительностью 0,1–2 мс. Усилие расчленения составляет до 539 Н. Ресурс работы — 500 сочленений-расчленений, наработка — 1000 часов.

Условия эксплуатации и применение

Кабельная розетка 2РМДТ24КПЭ10Г5В1В рассчитана на эксплуатацию во внутренних установках при повышенной влажности до 98 % при температуре плюс 40 °С, при пониженном атмосферном давлении до 133 Па, а также в среде агрессивных воздействий. Сочетание металлического корпуса, карболитового основания и всеклиматического исполнения В обеспечивает устойчивость к тропическому климату и перепадам температур.

Функциональным аналогом данной модели является соединитель 2РМД24КПЭ10Г5В1. Розетка применяется в составе кабельных сборок, пультов, стоек и другой аппаратуры, где требуется соединитель серии 2РМД с прямым патрубком под экранированный кабель, резьбовой фиксацией и приёмкой «ОТК».

Комплектация и идентификация

• Артикул: 20154.
• Категория: 2РМД.
• Производитель: Элекон.
• Приёмка: «ОТК».
• Год выпуска: 2025.
• Поставка: заводская упаковка.
