Назначение разъёма

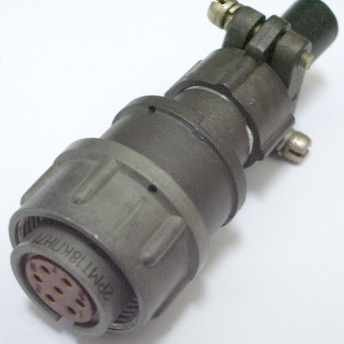

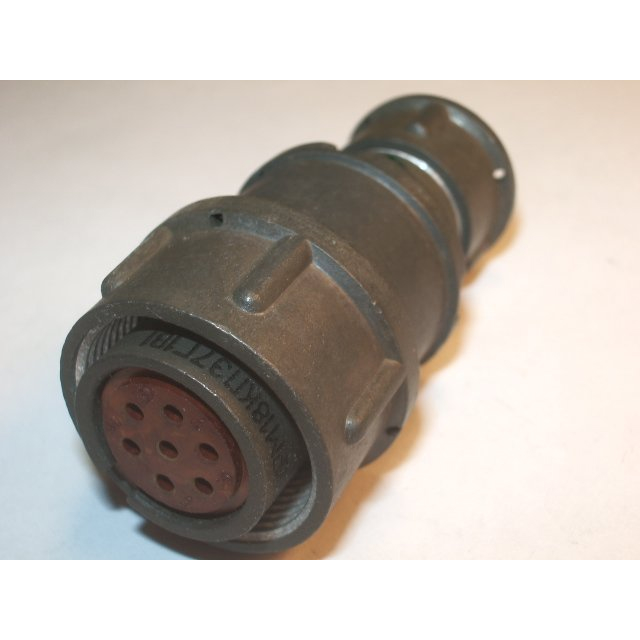

2РМДТ24КПЭ10Г5В1В — цилиндрический электрический разъём (розетка) кабельного исполнения из серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Конструкция с прямым патрубком рассчитана на подключение экранированного кабеля, что делает разъём применимым в условиях, где требуется защита линии от внешних помех.

Розетка имеет диаметр посадочного отверстия 24 мм и оснащена 10 контактами диаметром 1 мм с серебряным покрытием. Металлический корпус оливково-зелёного цвета с резьбовым соединением обеспечивает механическую фиксацию и плотный контакт ответных частей. Конкретный производитель в данных о товаре не указан.

Основные технические характеристики

Параметры изделия определяют его работоспособность в цепях с умеренными токами и относительно высокими напряжениями. Подтверждённые характеристики приведены ниже.

• Максимальное рабочее напряжение: 560 В постоянного тока, в отдельных режимах — до 700 В.
• Токовая нагрузка: до 10 А на контакт, суммарно до 83 А на соединитель.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Сопротивление контактов: не более 2,5 мОм.
• Исполнение: всеклиматическое и тропикоустойчивое.
• Приёмка: «5».
• Год выпуска: 85-87.

Сочетание низкого переходного сопротивления контактов и высокого сопротивления изоляции позволяет использовать разъём в цепях, чувствительных к потерям и утечкам.

Надёжность и условия эксплуатации

Ресурс и сохраняемость

Разъём выдерживает 500 циклов сочленения-расчленения. Минимальная наработка составляет 5000 часов, срок сохраняемости — до 25 лет. Указанные показатели подтверждают пригодность изделия для длительной эксплуатации в составе стационарного и подвижного оборудования.

Стойкость к внешним воздействиям

Конструкция устойчива к вибрациям с ускорением до 1000 метров на секунду в квадрате, ударам с ускорением до 5000 метров на секунду в квадрате, пониженному давлению до 133 Па и повышенной влажности 98 процентов при температуре плюс 40 градусов Цельсия. Всеклиматическое исполнение допускает работу в широком спектре климатических зон.

Область применения

Разъём применяется в промышленных и специальных системах, включая системы отопления, вентиляции и кондиционирования (HVAC) и электротехническое оборудование. Кабельное исполнение с прямым патрубком под экранированный кабель удобно для монтажа межблочных соединений, где требуется механическая прочность стыка и защита от помех.

Резьбовое соединение обеспечивает надёжную фиксацию при воздействии вибраций, что важно для оборудования, работающего в подвижных или нагруженных условиях. Исполнение с приёмкой «5» и выпуск в период 1985–1987 годов указывают на изделие, соответствующее требованиям приёмки повышенного уровня, что характерно для ответственных применений.

Ключевые особенности

• Кабельная розетка с прямым патрубком для экранированного кабеля.
• 10 контактов диаметром 1 мм с серебряным покрытием.
• Диаметр посадочного отверстия 24 мм.
• Металлический корпус оливково-зелёного цвета с резьбовым соединением.
• Работа в цепях с частотой до 3 МГц.

Таким образом, 2РМДТ24КПЭ10Г5В1В представляет собой надёжный цилиндрический разъём для ответственных промышленных и специальных электрических соединений, рассчитанный на длительный срок службы и жёсткие условия эксплуатации.
