Назначение и общая характеристика

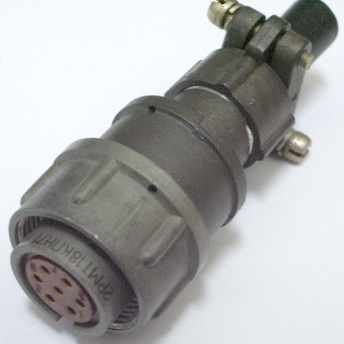

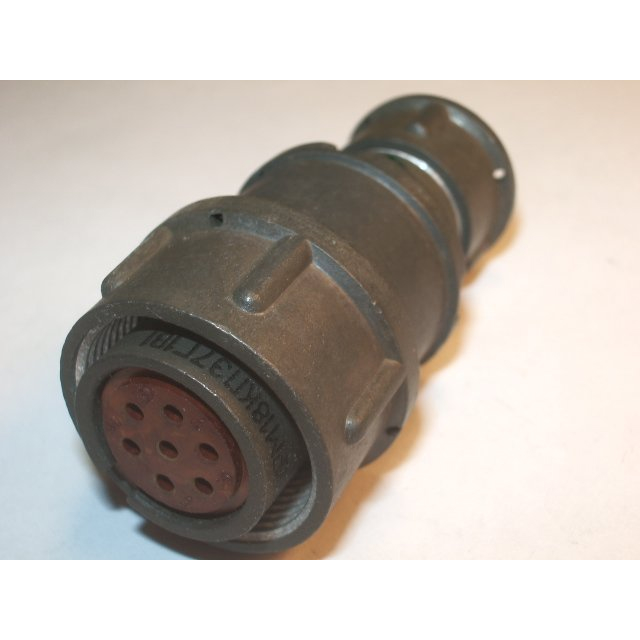

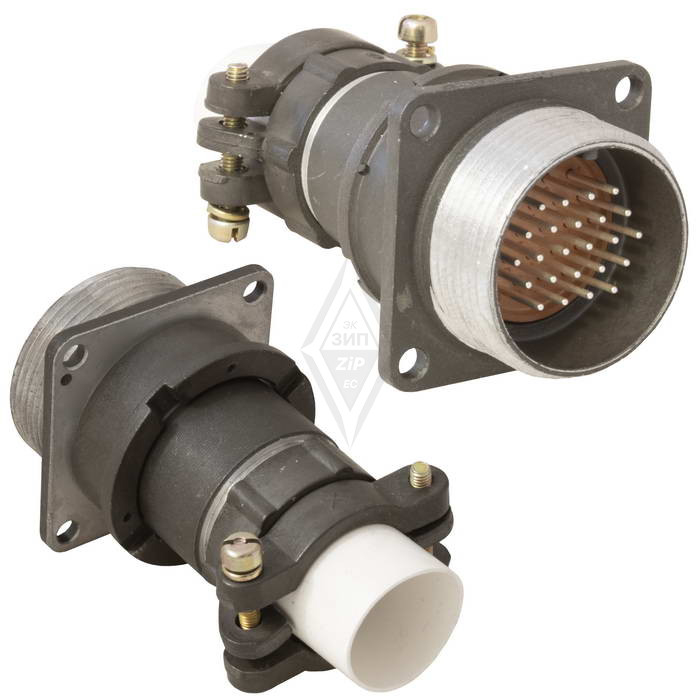

2РМДТ24КПЭ10Г5В1В «5» — цилиндрический электрический разъём (розетка) кабельного исполнения из серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Артикул — 40238, категория — 2РМД.

Конструкция включает кабельный корпус с прямым патрубком для экранированного кабеля (исполнение КПЭ), металлический корпус и карболитовый изолятор. Диаметр посадочного отверстия составляет 24 мм, диаметр контактов — 1 мм, общее количество контактов — 10 (сочетание 5+5). Сочленение с ответной частью — резьбовое.

Электрические параметры

Разъём рассчитан на максимальное рабочее напряжение 560 В постоянного тока (до 700 В), токовую нагрузку на одиночный контакт 10 А при суммарной нагрузке на соединитель до 83 А. Сопротивление изоляции — не менее 1000–5000 МОм, сопротивление контактов — не более 2,5 мОм, ёмкость между контактами — до 6 пФ. Электрическая прочность изоляции при максимальном напряжении — 1850 В.

Покрытие контактов — серебро (обозначение Г5В), способ монтажа — объёмный с пайкой.

Условия эксплуатации

• Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия (теплостойкость 1).
• Всеклиматическое исполнение (В) обеспечивает надёжность в различных климатических условиях.
• Допустимая повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Работа при пониженном давлении — до 133 Па.

Надёжность и механическая стойкость

Минимальная наработка изделия — 5000 часов, количество циклов сочленения-расчленения — 500, срок сохраняемости — от 15 до 25 лет. Разъём устойчив к вибрациям с ускорением до 1000–5000 метров на секунду в квадрате, к ударам и к усилиям расчленения до 98 Н.

Применение

Разъём применяется в промышленных системах, включая системы отопления, вентиляции и кондиционирования (HVAC) и электротехнику, для герметичного подключения экранированных кабелей. Кабельное исполнение с прямым патрубком и металлический корпус обеспечивают механическую защиту и экранирование линии связи.

В карточке товара указаны приёмка «5» и год выпуска 90-91.
