Общее описание

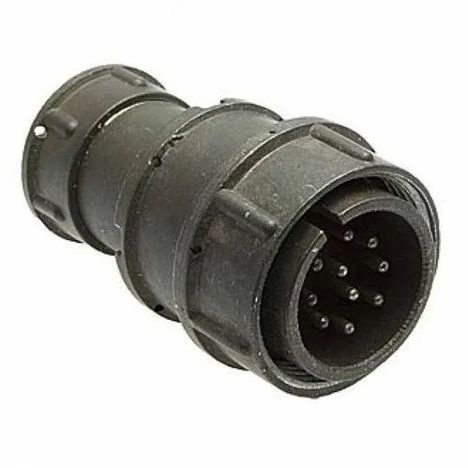

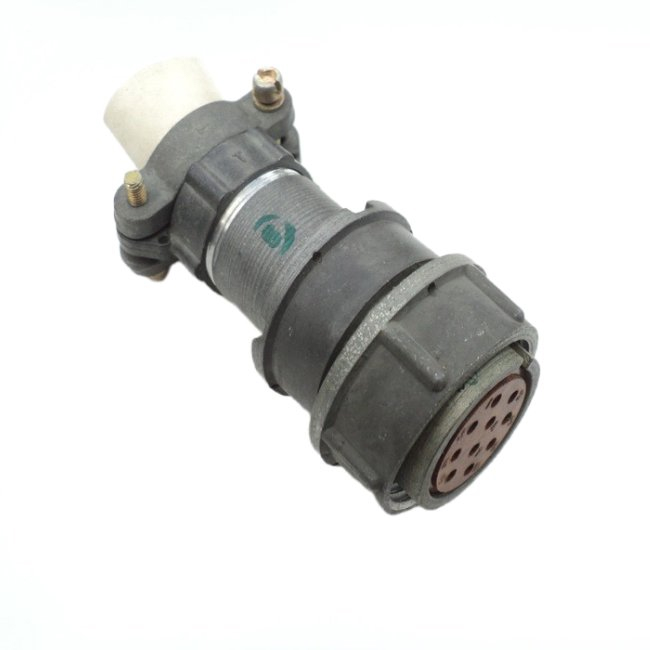

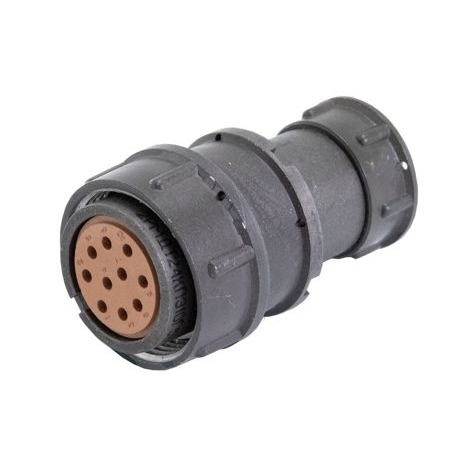

2РМДТ24КПЭ10Г5В1Л «5» — кабельная розетка цилиндрического типа серии 2РМДТ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц.

Конструктивно розетка выполнена в виде кабельной розетки с прямым патрубком и гайкой, то есть рассчитана на работу с экранированным кабелем. Условный размер корпуса — 24. Количество контактов — 10. Особенность сочленения: левая розетка, применяемая совместно с проходными вилками.

Серия 2РМДТ относится к тропикоустойчивым негерметичным соединителям, поэтому изделие применяется там, где требуется устойчивость к тропическому климату, но герметичность не нормируется.

Подтверждённые характеристики

• Тип соединителя: кабельная розетка цилиндрического типа.
• Серия: 2РМДТ — тропикоустойчивые, негерметичные.
• Функциональное назначение: соединение и разъединение электрических цепей постоянного и переменного тока.
• Рабочая частота: до 3 МГц.
• Конструктивное исполнение: кабельная розетка с прямым патрубком и гайкой, для экранированного кабеля.
• Условный размер корпуса: 24.
• Количество контактов: 10.
• Конфигурация контактов: все контакты диаметром 1,5 мм (исполнение Г5).
• Покрытие контактов: серебро (исполнение В1).
• Теплостойкость: до 100 градусов Цельсия.
• Особенность сочленения: левая розетка, для использования с проходными вилками.
• Приёмка: «5».
• Год: 2026.

Расшифровка условного обозначения

Обозначение 2РМДТ24КПЭ10Г5В1Л строится по последовательности признаков изделия:

1. 2РМДТ — серия соединителей тропикоустойчивых, негерметичных.
2. 24 — условный размер корпуса.
3. КПЭ — кабельная розетка с прямым патрубком и гайкой для экранированного кабеля.
4. 10 — количество контактов.
5. Г5 — конфигурация контактов, все диаметром 1,5 мм.
6. В1 — покрытие контактов серебром, теплостойкость 100 градусов Цельсия.
7. Л — левая розетка, предназначенная для проходных вилок.

Применение

Розетка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Условия применения — необходимость надёжного и быстроразъёмного электрического соединения при тропическом климате и отсутствии требований к герметичности.

Благодаря исполнению КПЭ изделие подходит для монтажа на экранированном кабеле, а серебряное покрытие контактов и теплостойкость до 100 градусов Цельсия определяют область его применения в составе аппаратуры, работающей в указанных условиях. Исполнение «левая розетка» задаёт порядок сочленения: изделие стыкуется с проходными вилками соответствующего типа.

Приёмка и год выпуска

Для данной позиции указаны приёмка «5» и год 2026. Артикул — 2283. Категория — 2РМД. Производитель в данных о товаре не указан.
