Назначение разъёма

2РМДТ24КПЭ10Г5В1Л — цилиндрический электрический разъём серии 2РМДТ, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в условиях повышенной вибрации и жёстких климатических факторов, где требуется стабильный электрический контакт и стойкость к внешним воздействиям.

Конструктивно это кабельная розетка с прямыми контактами, отличающаяся высокой теплостойкостью и всеклиматическим исполнением. Артикул позиции — 2282, категория — 2РМД.

Расшифровка обозначения и конструкция

Маркировка изделия построена по стандартной схеме серии и содержит полную информацию о параметрах соединителя.

• 2РМДТ — серия разъёмов с улучшенной виброустойчивостью, исполнение ДТ для трудных условий эксплуатации.
• 24 — условный размер корпуса.
• КП — кабельная розетка прямая.
• Э — исполнение с возможностью применения для экранированного кабеля, вариация от базового исполнения Н.
• 10 — число контактов.
• Г5 — розетка с контактами диаметром 1,5 мм.
• В1 — серебряное покрытие контактов и теплостойкость 100 °C.
• Л — левая резьба.

Корпус соединителя металлический, изолятор изготовлен из карболита. Монтаж выполняется пайкой или обжимкой на неэкранированный кабель.

Внешний вид

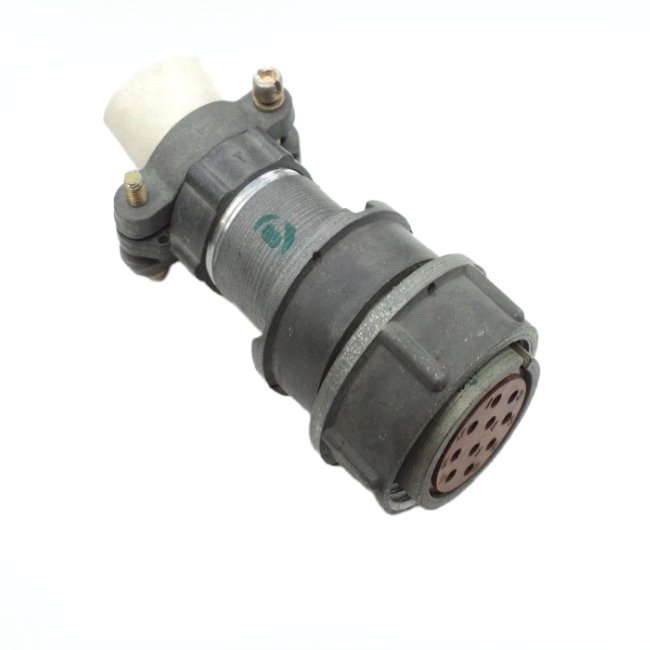

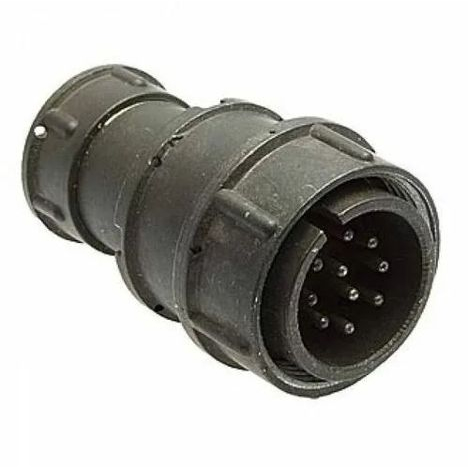

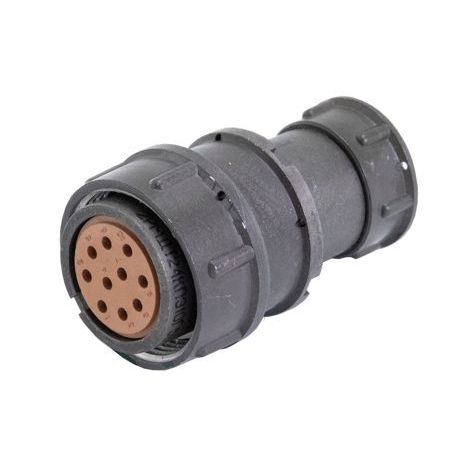

Типичный вид разъёма — серый цилиндрический корпус с оранжевыми контактами, ориентированный на промышленное применение в авиации, технике и оборудовании.

Технические характеристики

• Рабочий ток на контакт — до 5 А.
• Рабочее напряжение — 560 В, максимальное — 700 В.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 °C, допускаются кратковременные скачки до плюс 150 °C.
• Климатическое исполнение — УХЛ2.1 и всеклиматическое.
• Вибрация — диапазон от 1 до 5000 Гц с ускорением до 490 м/с² (50 g).
• Одиночные удары — до 1000 м/с² (100 g).
• Наработка — не менее 1000 часов.
• Ресурс сочленений-расчленений — до 500 циклов.
• Срок хранения — до 15 лет при пониженном давлении 133 Па.

Применение

Соединитель используется в цепях низкой частоты для приборов и кабелей в экстремальных условиях. Основные области применения — авиация, военная техника и промышленное оборудование, где необходимы герметичность, стойкость к вибрации и коррозии.

Высокая теплостойкость, всеклиматическое исполнение и значительный ресурс сочленений делают разъём пригодным для узлов, работающих при постоянных механических нагрузках и перепадах температуры. Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию контактов в течение всего срока службы.
