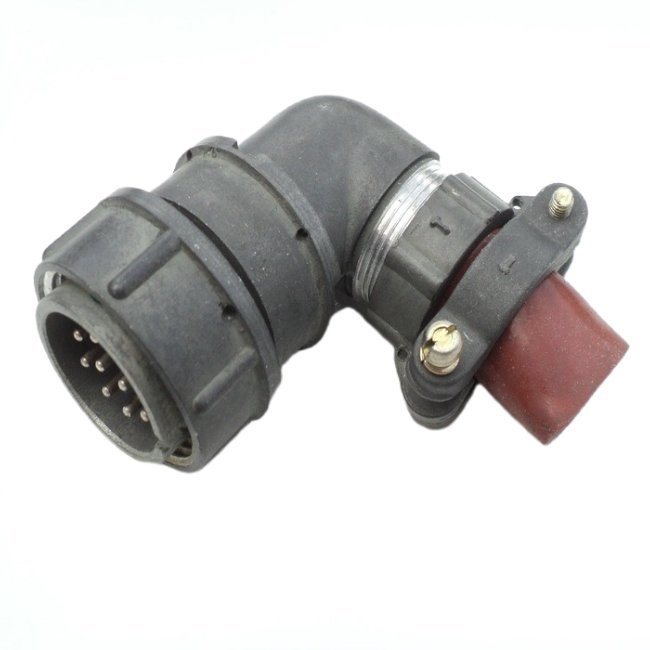

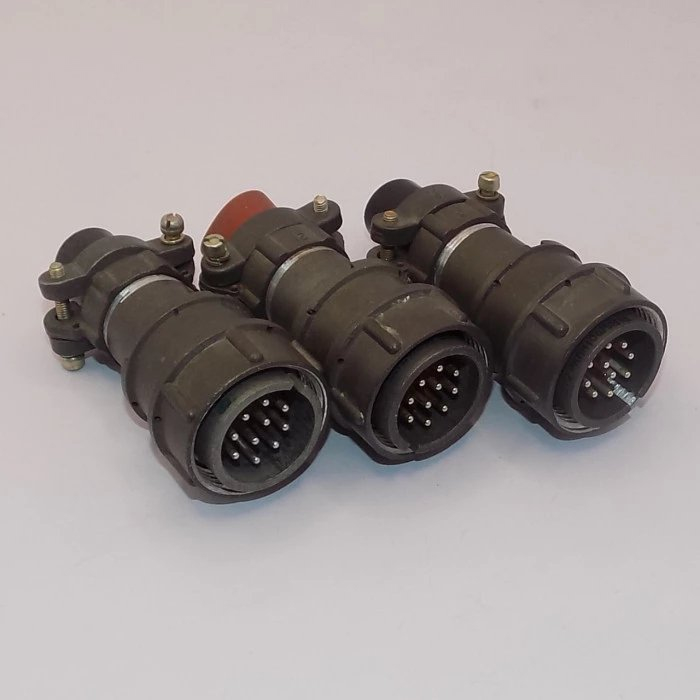

2РМДТ24К10ШВ1В «5» Элекон

Цена:

2000 ₽

Производитель: Элекон

Технические характеристики

Разъём 2РМДТ24К10ШВ1В «Элекон – 5» относится к серии цилиндрических низкочастотных электрических соединителей российского производства (завод «Элекон»). Это десятиконтактный кабельный разъём, рассчитанный на работу во всеклиматическом исполнении и при сравнительно высоких температурах.

Разъём предназначен для соединения длинных электрических цепей в радио‑ и электронной аппаратуре общего и специального назначения, в том числе в условиях повышенной тропической влажности. Он используется как кабельный соединитель и применяется при внутреннем монтаже в приборах и пультах.

По стандартной расшифровке серии 2РМДТ:

2РМДТ – цилиндрический низкочастотный, негерметичный, тропикоустойчивый разъём.
24 – условный размер корпуса (посадочный диаметр около 24 мм).
К – кабельный корпус.
10 – 10 контактов.
Ш – прямой патрубок (штуцер).
В – покрытие контактов серебром.
1 – теплостойкость до +100 °C.
В – всеклиматическое исполнение. Буква «5» в наименовании обычно указывает на номер версии/исполнения или партии.

Количество контактов : 10 контактов диаметром 1,5 мм.
Ток на контакт : до нескольких ампер (в типовых изделиях серии до порядка 7–10 А на контакт, суммарно до десятков ампер на весь разъём).
Напряжение : рассчитан на рабочее напряжение до сотен вольт постоянного/переменного тока (в ряде исполнений 560–700 В).
Температурный диапазон : от примерно –60 °C до +100 °C окружающей среды, с возможностью выдерживать более высокие температурные перегревы при испытаниях.
Климатика : всеклиматическое, стойкое к повышенной влажности и тропическим условиям.

Корпус и патрубок обычно выполнены из алюминиевого сплава, что обеспечивает низкий вес и достаточную механическую прочность.
Соединение осуществляется резьбовым накидным гайкой; тип соединения рассчитан на многократные циклы сопряжения (около 500–1000 циклов, в зависимости от серии).
Разъём негерметичный, без пыле‑водозащиты по классам IP, но допускает эксплуатацию в пыльной и влажной среде внутри приборов.

Если скажете, нужна ли расшифровка именно для вилки или розетки, можно уточнить ориентацию гнезда/штыря и вариант патрубка (прямой/угловый).

Описание

Назначение разъёма 2РМДТ24К10ШВ1В

Разъём 2РМДТ24К10ШВ1В «Элекон – 5» относится к серии цилиндрических низкочастотных электрических соединителей российского производства завода «Элекон». Изделие предназначено для соединения длинных электрических цепей в радио- и электронной аппаратуре общего и специального назначения, в том числе в условиях повышенной тропической влажности. Разъём используется как кабельный соединитель и применяется при внутреннем монтаже в приборах и пультах.

Модель рассчитана на эксплуатацию во всеклиматическом исполнении и при сравнительно высоких температурах, что делает её пригодной для работы в составе ответственных электротехнических сборок.

Расшифровка обозначения

Стандартная расшифровка серии 2РМДТ и позиций артикула помогает понять конструктивные и эксплуатационные особенности изделия:

2РМДТ — цилиндрический низкочастотный, негерметичный, тропикоустойчивый разъём;
24 — условный размер корпуса, посадочный диаметр около 24 мм;
К — кабельный корпус;
10 — количество контактов;
Ш — прямой патрубок (штуцер);
В — покрытие контактов серебром;
1 — теплостойкость до плюс 100 градусов Цельсия;
В — всеклиматическое исполнение.

Буква «5» в наименовании обычно указывает на номер версии, исполнения или партии. Приёмка по данному товару — «5».

Технические характеристики

Разъём 2РМДТ24К10ШВ1В имеет десять контактов диаметром 1,5 мм. Ток на контакт в типовых изделиях серии достигает порядка 7–10 ампер, суммарно до десятков ампер на весь разъём. Рабочее напряжение рассчитано на сотни вольт постоянного или переменного тока, в ряде исполнений серии — 560–700 вольт.

Температурный диапазон эксплуатации составляет от примерно минус 60 градусов Цельсия до плюс 100 градусов Цельсия окружающей среды, при этом изделие способно выдерживать более высокие температурные перегревы при испытаниях. Климатическое исполнение — всеклиматическое, стойкое к повышенной влажности и тропическим условиям.

Конструкция и применение

Корпус и патрубок обычно выполнены из алюминиевого сплава, что обеспечивает низкий вес и достаточную механическую прочность. Соединение осуществляется резьбовой накидной гайкой. Тип соединения рассчитан на многократные циклы сопряжения — около 500–1000 циклов в зависимости от серии.

Разъём негерметичный и не имеет пыле- и водозащиты по классам IP, однако допускает эксплуатацию в пыльной и влажной среде внутри приборов. Оптимальная область применения — внутренний монтаж в электронной аппаратуре, пультах и приборах, где требуется надёжное соединение длинных электрических цепей в тропических и всеклиматических условиях.

Для точного подбора исполнения важно учитывать ориентацию гнезда или штыря, а также вариант патрубка — прямой или угловой. В данном обозначении патрубок прямой, что подтверждается символом «Ш» в артикуле.
