Назначение соединителя 2РМДТ24БПН10ШВ1В «5»

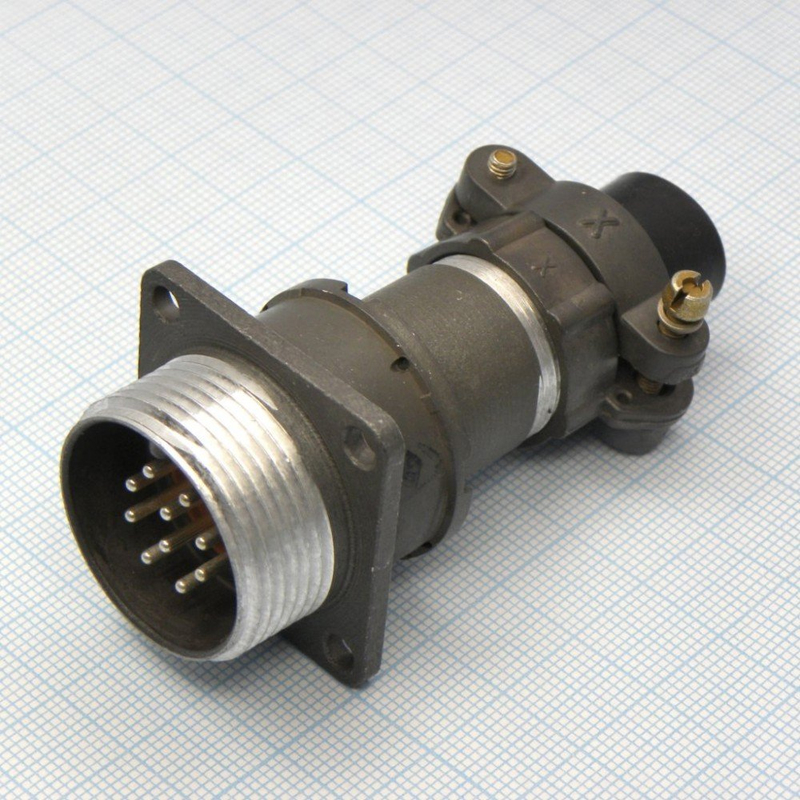

2РМДТ24БПН10ШВ1В «5» — низкочастотный цилиндрический электрический разъём серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в составе кабельных сборок и приборных блоков, где требуется надёжная резьбовая фиксация сочленённой пары и устойчивость к воздействию климатических факторов. Соединитель рассчитан на рабочие токи до десятков ампер и напряжения до сотен вольт на соединитель.

Артикул позиции — 2250, категория — 2РМД. Производитель в предоставленных данных не указан.

Расшифровка маркировки 2РМДТ24БПН10ШВ1В

Буквенно-цифровое обозначение изделия содержит сведения о конструкции, типе корпуса, числе контактов и исполнении. Ниже приведена расшифровка позиций маркировки.

• 2РМДТ — серия низкочастотных цилиндрических негерметичных тропикоустойчивых соединителей с резьбовой фиксацией.
• 24 — условный размер корпуса, посадочный диаметр около 24 мм.
• Б — блочный (приборный) корпус, монтаж на панель или шасси.
• П — прямой патрубок для ввода кабеля, если он предусмотрен конструкцией.
• Н — как правило, нормальное (негерметичное) исполнение.
• 10 — количество контактов: 10 штыревых либо гнездовых контактов.
• Ш — вилка, то есть штыревой соединитель.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 °C.
• В (последняя в обозначении) — всеклиматическое исполнение.

Электрические параметры

Для 10-контактных соединителей серии 2РМ, 2РМД и 2РМДТ данного типоразмера применяются одинаковые токовые и напряженческие нормы. Рабочее напряжение достигает 560 В переменного или постоянного тока в зависимости от группы исполнения.

Максимальный ток на один контакт — до 10 А. Максимальная суммарная токовая нагрузка на разъём составляет порядка 80–83 А. Сопротивление контакта — не более 0,005 Ом. Сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Ёмкость между контактами — до 6 пФ.

Механические и климатические характеристики

Рабочая температура окружающей среды — от минус 60 °C до плюс 100 °C. Теплостойкость ограничена значением 100 °C, что соответствует индексу «1» в маркировке. Климатическое исполнение — всеклиматическое, тропикоустойчивое.

Фиксация сочленённой пары выполняется резьбовым соединением муфтой. Минимальная наработка составляет около 1000–5000 ч в зависимости от конкретного исполнения серии. Количество циклов сочленения и расчленения — порядка 500.

Применение

Разъём применяют в приборах и кабельных линиях, работающих в условиях повышенной влажности, тропического климата и широкого диапазона температур. Блочный корпус с монтажом на панель или шасси удобен для установки на корпусе оборудования, а прямой патрубок служит для ввода кабеля. Резьбовая фиксация удерживает сочленение при вибрации.

Приёмка и особенности исполнения

Для данной позиции указана приёмка «5». Контакты имеют серебряное покрытие, что снижает переходное сопротивление и обеспечивает стабильность электрического соединения. Исполнение корпуса — негерметичное, поэтому изделие не предназначено для работы под давлением или в условиях прямого воздействия воды.
