Назначение и общее описание

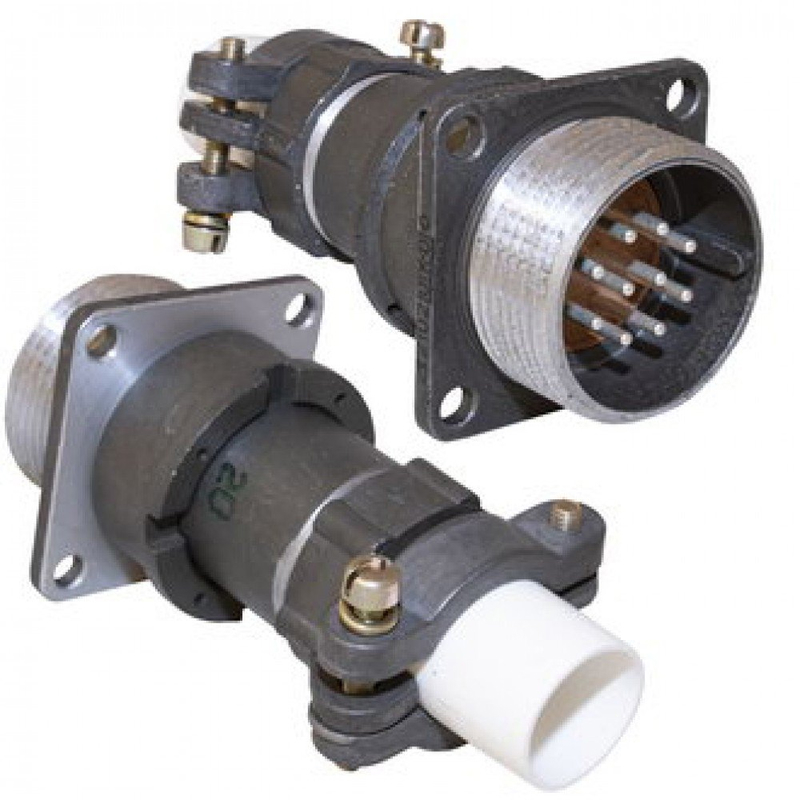

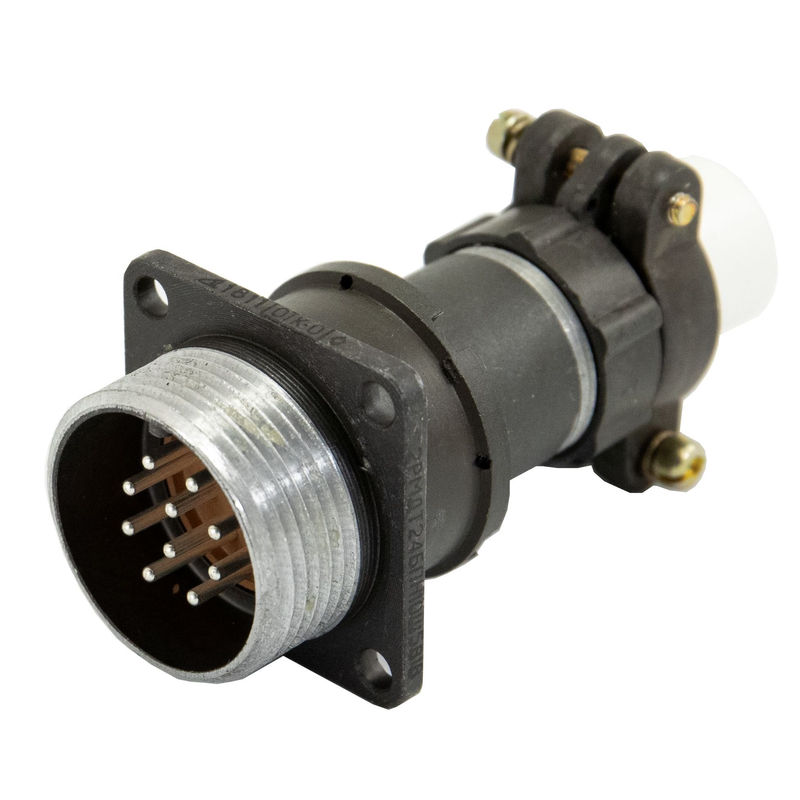

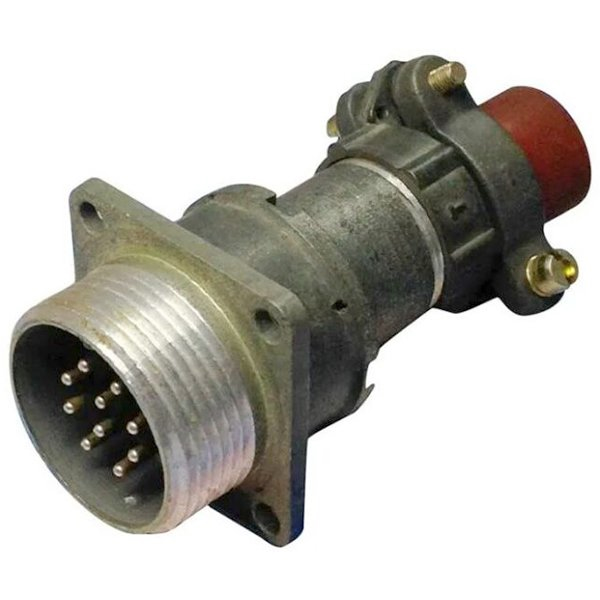

2РМДТ24БПН10Ш5В1В от производителя Элекон — это приборная вилка цилиндрического низкочастотного разъёма серии 2РМДТ с внутренним объёмным монтажом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе приборов, блоков и кабельных сборок, где требуется надёжное механическое соединение и стабильная передача электрического сигнала.

Поставка осуществляется в заводской упаковке. Приёмка изделия — «ОТК», год выпуска — 2025. Разъём соответствует техническим условиям ТУ ГЕ0.364.126.

Технические характеристики

Электрические параметры разъёма рассчитаны на следующие значения:

• Количество контактов — 10, диаметр каждого контакта 1,5 мм.
• Токовая нагрузка — до 10 А на контакт и до 83 А суммарно.
• Рабочее напряжение — до 560 В.
• Сопротивление контактов — не более 2,5 мОм.
• Ёмкость между контактами — 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 1850 В при нормальных условиях.

Указанные параметры обеспечивают стабильную работу разъёма в цепях питания и управления при соблюдении условий эксплуатации, заявленных изготовителем.

Конструктивные особенности

Вилка выполнена с прямым патрубком для неэкранированного кабеля. Конструкция негерметичная, поляризация одношпоночная, что исключает неправильное сочленение ответных частей. Покрытие контактов — серебро или золото, что снижает переходное сопротивление и повышает коррозионную стойкость.

Сочленяется разъём с герметичными вилками 2РМГД и 2РМГПД. Такая совместимость расширяет область применения изделия при построении различных соединительных узлов.

Условия эксплуатации

Разъём изготовлен во всеклиматическом исполнении с индексом В и обладает теплостойкостью от 0 до +100 °С с индексом 1. Это позволяет использовать его в аппаратуре, работающей в широком диапазоне климатических условий.

Механическая стойкость изделия подтверждается следующими параметрами:

• Синусоидальная вибрация — частоты 1–5000 Гц при ускорении до 490 м/с².
• Одиночный механический удар — до 5000 м/с².
• Многократный механический удар — до 1000 м/с².
• Линейное ускорение — до 2000 м/с².
• Акустический шум — до 170 дБ на частотах 50–10000 Гц.

Подобные характеристики делают вилку пригодной для применения в приборах, подвергающихся интенсивным динамическим нагрузкам в процессе эксплуатации или транспортировки.

Применение и сфера использования

Разъём востребован в оборонной и гражданской промышленности. Его применяют в составе измерительной и радиоэлектронной аппаратуры, пультов управления, блоков питания и других устройств, где необходима коммутация цепей с указанными токовыми и частотными параметрами. Внутренний объёмный монтаж упрощает сборку и обеспечивает надёжное соединение проводников с контактами вилки.

Благодаря сочетанию электрической прочности, стойкости к вибрациям и ударам, а также всеклиматическому исполнению, изделие подходит для ответственных узлов, работающих в сложных условиях. Приёмка «ОТК» подтверждает соответствие каждой партии установленным требованиям.
