2РМДТ24БПН10Ш5В1В: цилиндрический разъём для надёжного подключения электрических цепей

Разъём 2РМДТ24БПН10Ш5В1В представляет собой низкочастотный цилиндрический электрический соединитель для внутреннего объёмного монтажа. Исполнение рассчитано на установку на панель оборудования и применение в цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция и маркировка

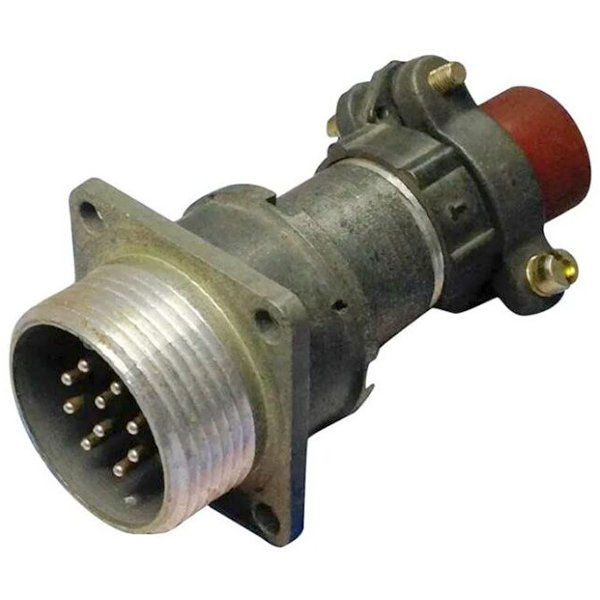

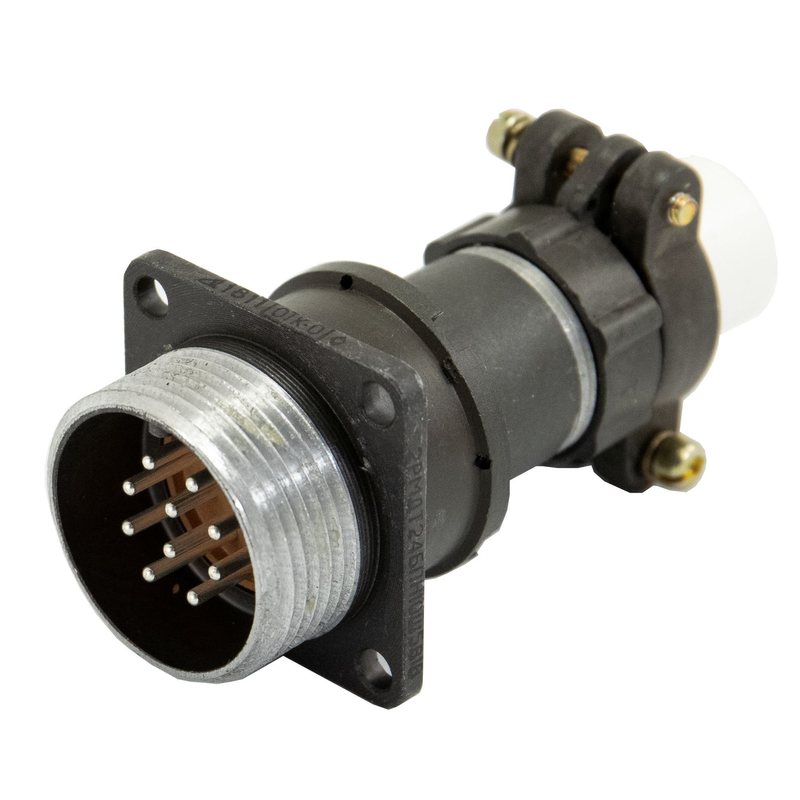

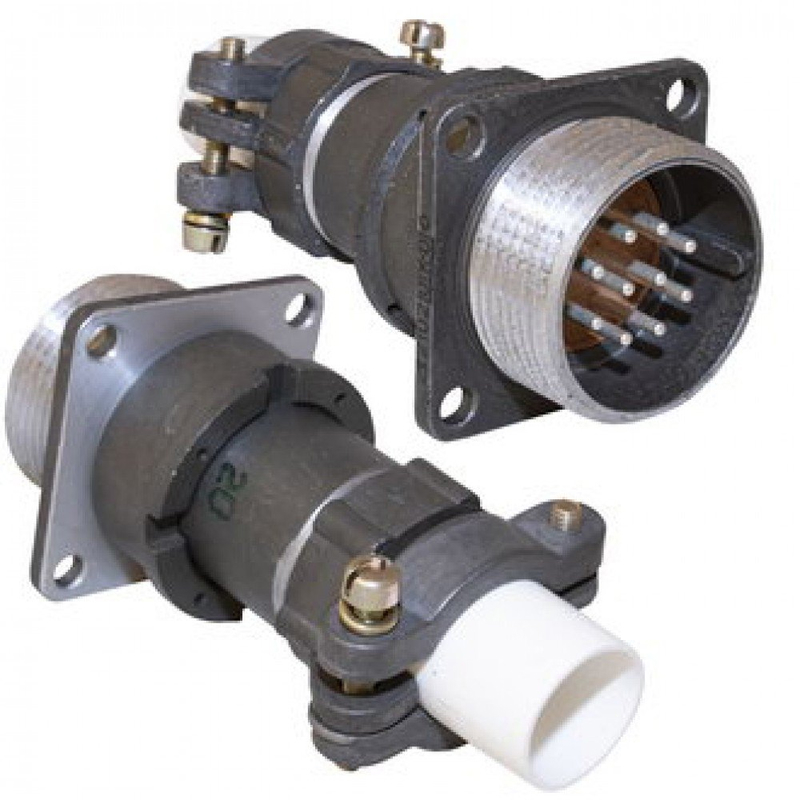

Модель относится к серии 2РМДТ, которая применяется там, где важны механическая прочность соединения, фиксированное положение контактов и стабильные электрические параметры. Разъём выполнен как блочная вилка с прямым патрубком для неэкранированного кабеля.

Маркировка 2РМДТ24БПН10Ш5В1В указывает на основные конструктивные признаки изделия:

• 2РМДТ — серия малогабаритных цилиндрических низкочастотных соединителей

• 24 — условный размер корпуса

• Б — блочное, или приборное, исполнение для монтажа на панели

• П — прямой патрубок

• Н — вариант для неэкранированного кабеля

• 10Ш — десять штыревых контактов

• 5 — сочетание из десяти контактов диаметром 1,5 мм

• В — серебряное покрытие контактных элементов

• 1 — теплостойкое исполнение с допустимой температурой до +100 °C.

Технические параметры

Соединитель оснащён 10 извлекаемыми штыревыми контактами. Контактная группа изготовлена из латуни и имеет серебряное покрытие, которое способствует снижению переходного сопротивления и обеспечивает устойчивость электрического контакта. Корпус из алюминиевого сплава, а изолятор из карболита формируют прочную конструкцию для приборного монтажа.

Указанные характеристики относятся к конкретному исполнению 2РМДТ24БПН10Ш5В1В; при проектировании оборудования важно дополнительно сверять требования документации с параметрами сопрягаемой части разъёма.

Монтаж и соединение

Разъём предназначен для панельного монтажа с электрическим подключением пайкой. Его ориентировочные габариты составляют 33 × 33 × 24 мм. Монтажные отверстия имеют диаметр 3,4 мм, а расстояние между ними — 26 мм.

Резьбовой способ сочленения удерживает пару разъёмов в рабочем положении, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении. Это особенно важно в аппаратуре, где ошибка коммутации способна привести к некорректной работе системы или повреждению подключаемых цепей.

Сферы применения

2РМДТ24БПН10Ш5В1В может использоваться в составе промышленного, измерительного, транспортного и специального оборудования, где требуется многоконтактное разъёмное соединение электрических цепей. Разъём подходит для передачи питания и управляющих сигналов в пределах заявленных электрических нагрузок.

Благодаря диапазону рабочих температур от −60 до +100 °C и высокой стойкости изоляции изделие востребовано в оборудовании, которое эксплуатируется при перепадах температуры, повышенной влажности и механических воздействиях. Для корректной работы следует соблюдать номиналы тока и напряжения, обеспечить качественную пайку контактов и не использовать данное негерметичное исполнение там, где необходима защита соединения от проникновения влаги или пыли.
