Назначение разъёма 2РМДТ24БПН10Ш5В1В

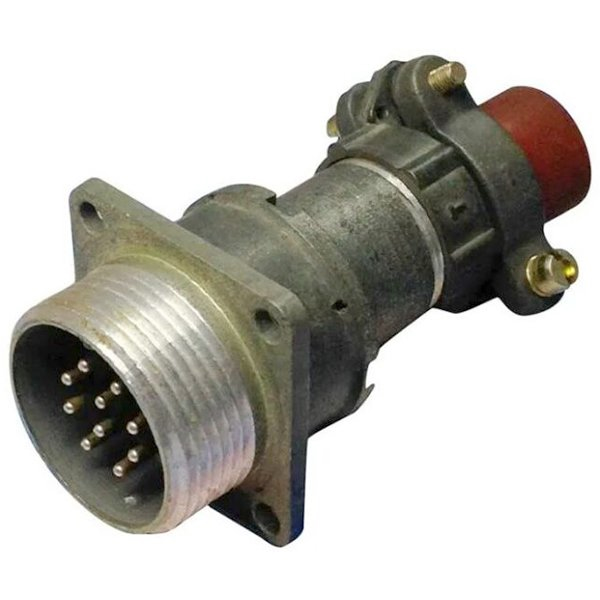

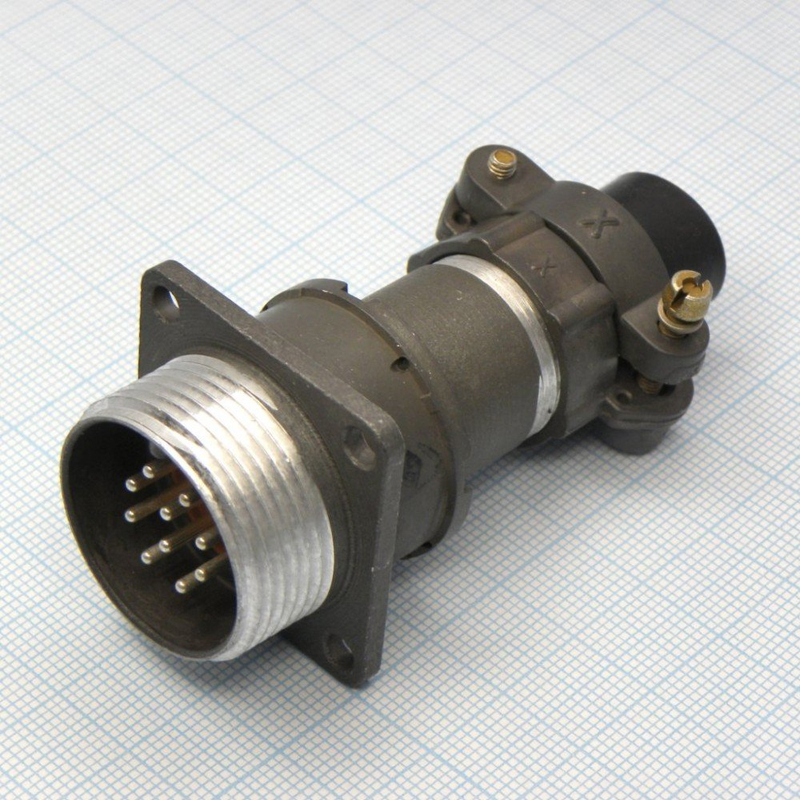

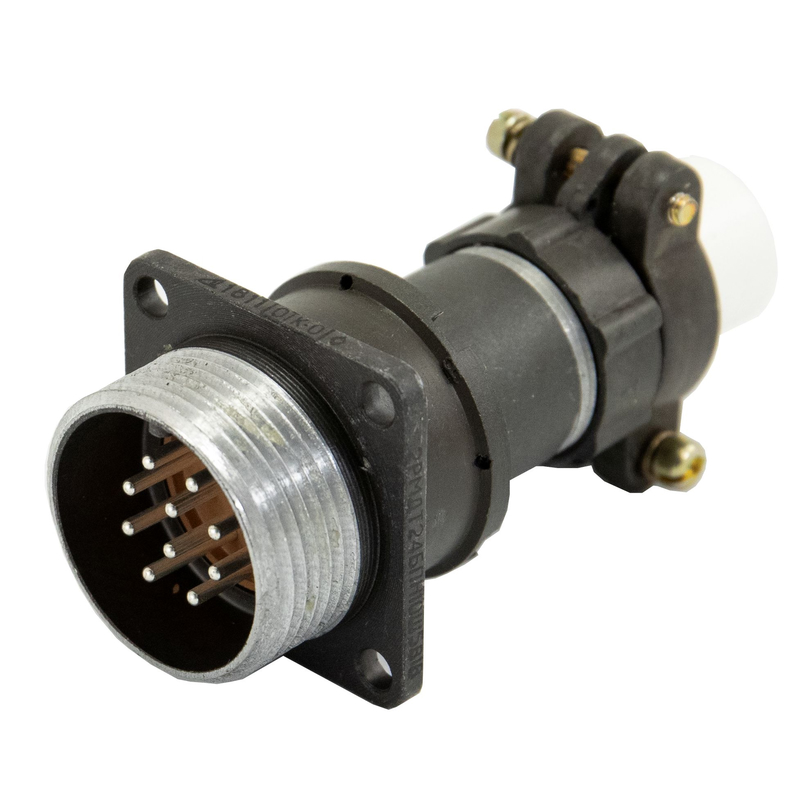

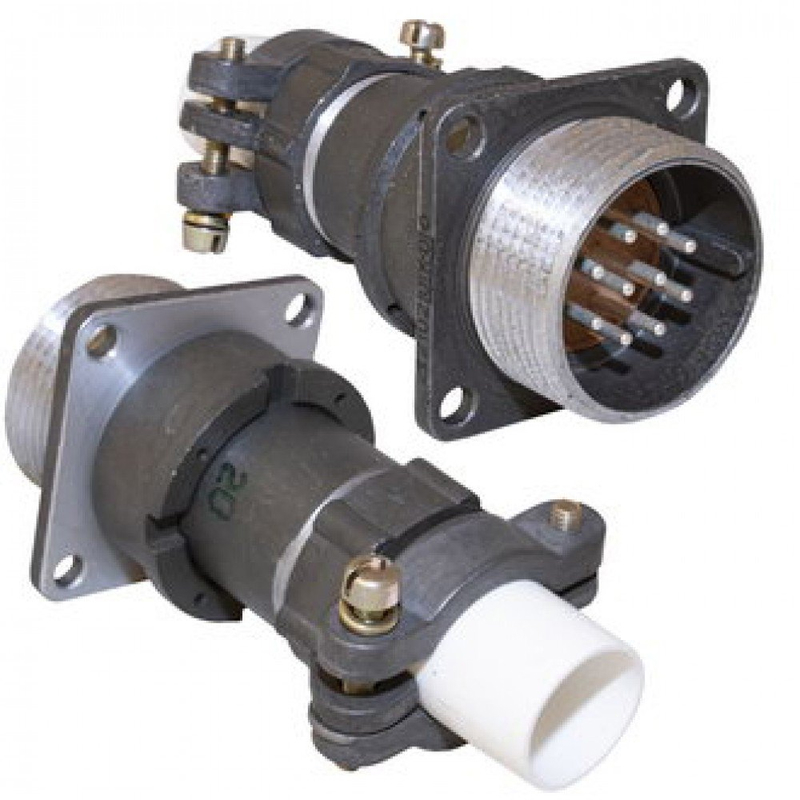

2РМДТ24БПН10Ш5В1В — цилиндрический низкочастотный разъём производства завода «Элекон» (Казань). Он относится к серии 2РМДТ, предназначенной для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для электрического соединения блоков, приборов и кабельных сборок в составе промышленного, измерительного и специального оборудования.

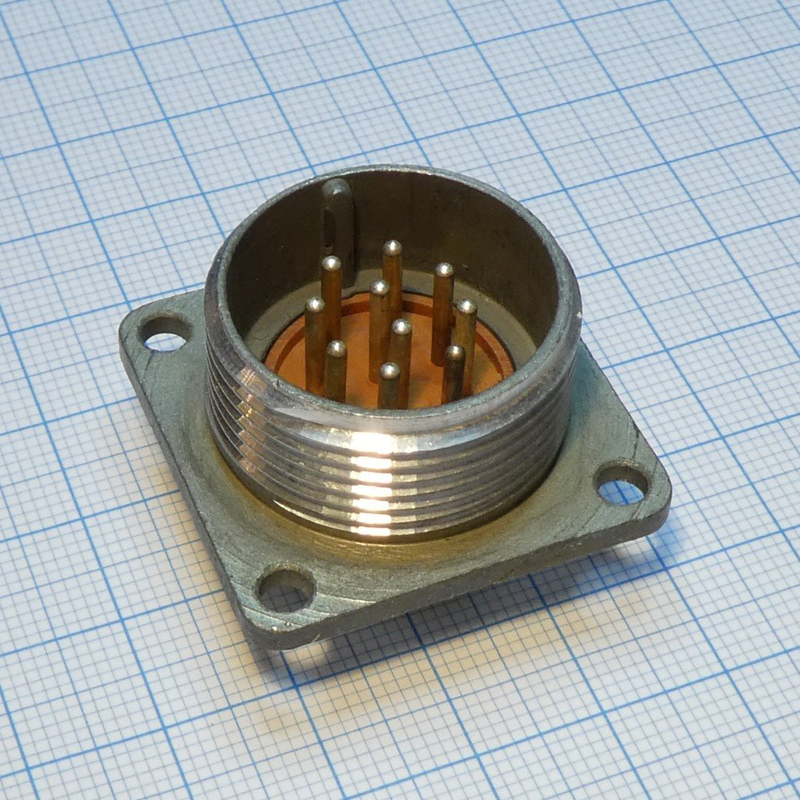

Данная модель представляет собой вилку блочную приборного типа с корпусом типа Б. Монтаж ответной части и самого разъёма выполняется на панель, что делает изделие удобным для установки непосредственно на шасси или корпус прибора.

Подтверждённые технические особенности

Разъём имеет 10 штыревых контактов диаметром 1,5 мм. Контакты изготовлены из латуни с серебряным покрытием и являются извлекаемыми, что упрощает обслуживание и ремонт. Ниже перечислены основные электрические и механические параметры изделия.

• Максимальное рабочее напряжение — до 560 В.
• Ток на один контакт — до 10 А, общий ток — до 83 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Посадочный диаметр корпуса — 24 мм, габаритные размеры 33 на 33 на 24 мм.
• Материал корпуса — алюминиевый сплав с оксидированием, изолятор — карболит.
• Поляризация одношпоночная, без уплотнительной втулки и патрубка.
• Монтаж на панель, диаметр монтажного отверстия 3,4 мм.
• Внутренний объёмный монтаж пайкой, резьбовая фиксация сочленения.

Климатическое исполнение В2.1 подтверждает пригодность разъёма для эксплуатации в жёстких условиях. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность достигает 98 процентов, а диапазон атмосферного давления — от 10 в минус пятой степени до 300 кПа.

Устойчивость к механическим и акустическим воздействиям

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, акустические шумы уровнем до 170 дБ и удары с ускорением до 500 g. Такие показатели позволяют применять разъём в составе оборудования, подвергающегося интенсивным динамическим нагрузкам.

Ресурс и надёжность

Заявленный ресурс составляет не менее 500 сочленений и расчленений. Наработка на отказ находится в пределах от 1000 до 175 000 часов в зависимости от режима эксплуатации. Совокупность электрических, климатических и механических характеристик делает 2РМДТ24БПН10Ш5В1В подходящим решением для ответственных цепей питания и сигнальных линий.

Применение и совместимость

Разъём используется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Благодаря десяти контактам с допустимым током до 10 А на контакт он подходит для коммутации силовых и сигнальных цепей одновременно. Применение охватывает приборы и блоки, эксплуатируемые при экстремальных температурах, повышенной влажности и пониженном давлении.

Установка выполняется на панель через монтажные отверстия диаметром 3,4 мм, соединение проводников — объёмным монтажом пайкой внутри корпуса. Резьбовая фиксация обеспечивает надёжное механическое удержание сочленённой пары, а одношпоночная поляризация исключает неправильное подключение.
