Назначение разъёма 2РМДТ24БПН10Ш5В1В

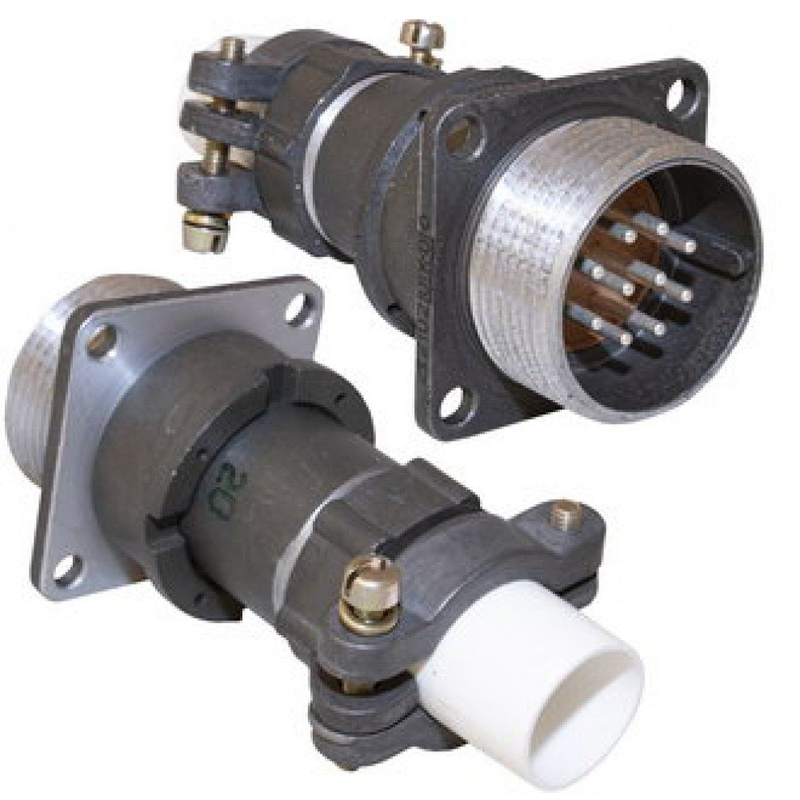

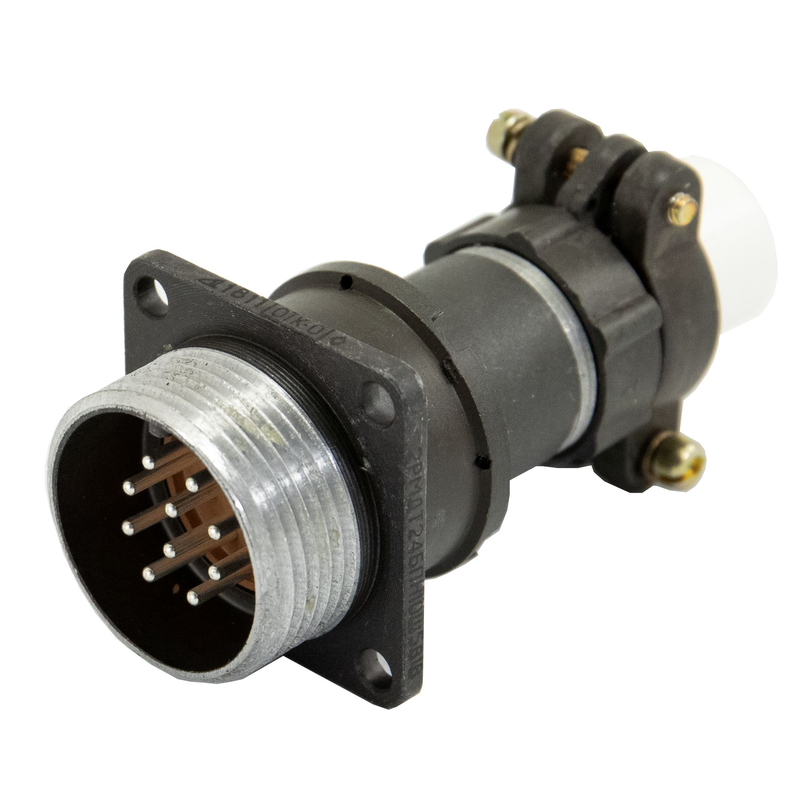

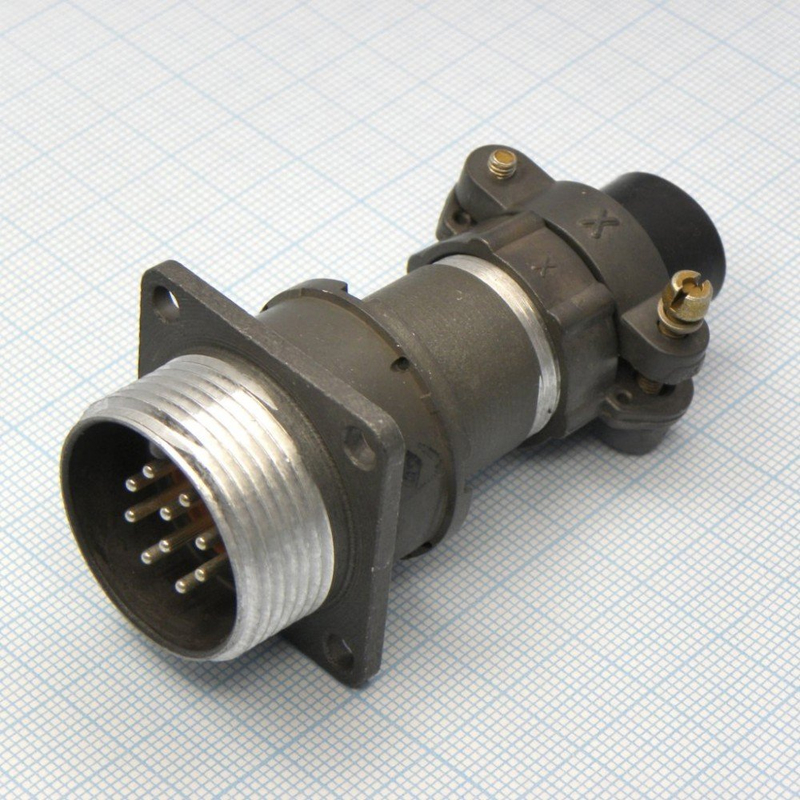

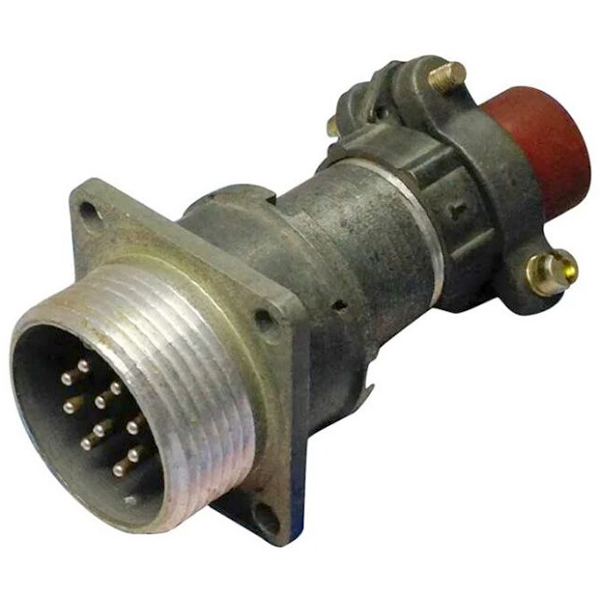

2РМДТ24БПН10Ш5В1В — это цилиндрический низкочастотный разъём (вилка блочная приборного типа) производства компании «Элекон». Изделие относится к серии 2РМДТ, предназначенной для внутреннего объёмного монтажа пайкой в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Разъём применяется для электрического соединения блоков и приборов, где требуется компактная резьбовая фиксация, одношпоночная поляризация и устойчивость к интенсивным механическим и климатическим нагрузкам.

Технические характеристики

Разъём имеет 10 штыревых контактов диаметром 1,5 мм. Контакты изготовлены из латуни с серебряным покрытием и выполнены извлекаемыми. Максимальное рабочее напряжение достигает 560 В, ток на контакт — до 10 А, общий ток — до 83 А. Сопротивление контактов не превышает 0,0025 Ом, сопротивление изоляции — не менее 5000 МОм при 500 В.

• Корпус: алюминиевый сплав с оксидированием, серый цвет.
• Изолятор: карболитовый, коричневый.
• Габариты: 33 на 33 на 24 мм.
• Посадочный диаметр: 24 мм.
• Фиксация: резьбовая.
• Поляризация: одношпоночная.
• Монтаж электрический: пайка.
• Монтаж механический: на панель, диаметр отверстия 3,4 мм, расстояние между осями 26 мм.
• Климатическое исполнение: В2.1, тропикоустойчивый.

Условия эксплуатации

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Влажность — до 98 процентов при плюс 25 градусах Цельсия. Давление — от 10 в минус шестой степени до 300 кПа. Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, удары до 500 g и акустические шумы уровнем 170 дБ.

Ресурс изделия составляет 500 сочленений-расчленений, наработка — не менее 1000 часов, а при температуре 80 градусов Цельсия — до 175 000 часов.

Применение и особенности

Благодаря сочетанию резьбовой фиксации, влагозащищённого исполнения и широкого температурного диапазона разъём 2РМДТ24БПН10Ш5В1В подходит для эксплуатации в аппаратуре, работающей в жёстких условиях: на подвижных объектах, в промышленных установках и в системах, подверженных вибрации, ударам и перепадам давления.

Извлекаемые контакты упрощают монтаж и обслуживание: при необходимости отдельный контакт можно заменить без демонтажа всего разъёма. Одношпоночная поляризация исключает неправильное сочленение, а пайка обеспечивает надёжное электрическое соединение в цепях постоянного и переменного тока.

Артикул изделия — 50028. Категория — 2РМД. Производитель — «Элекон».
