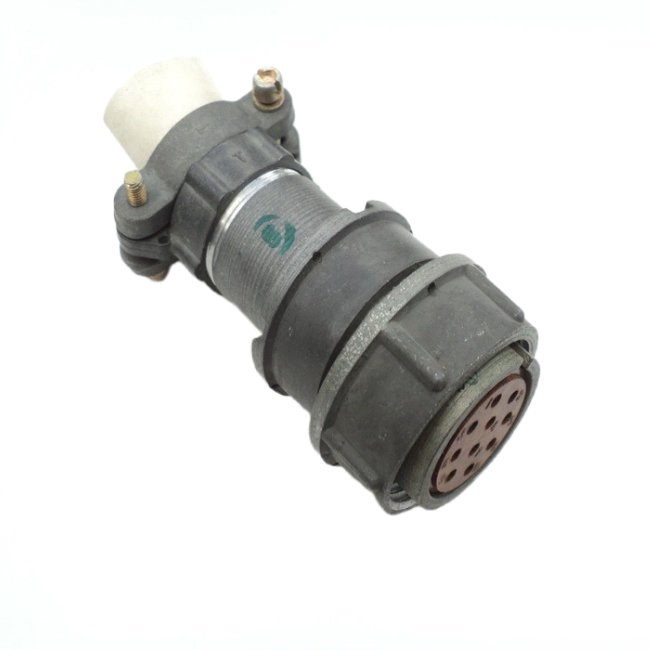

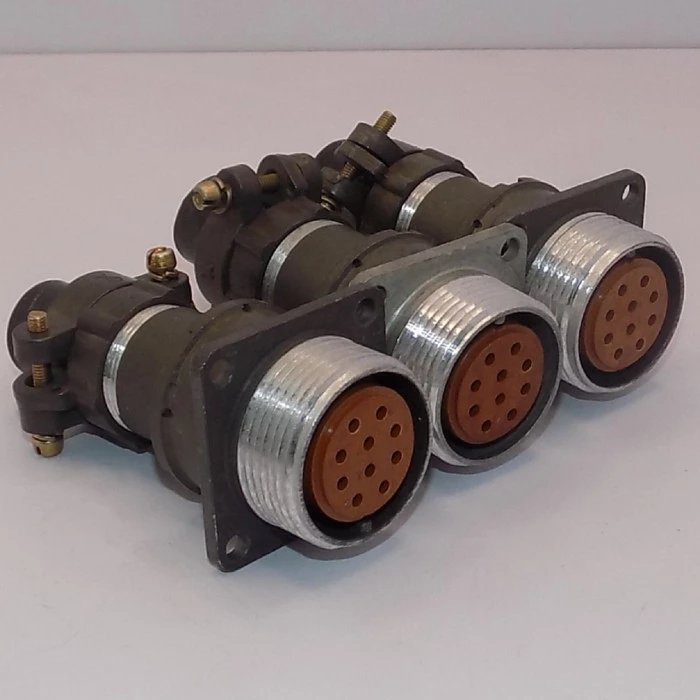

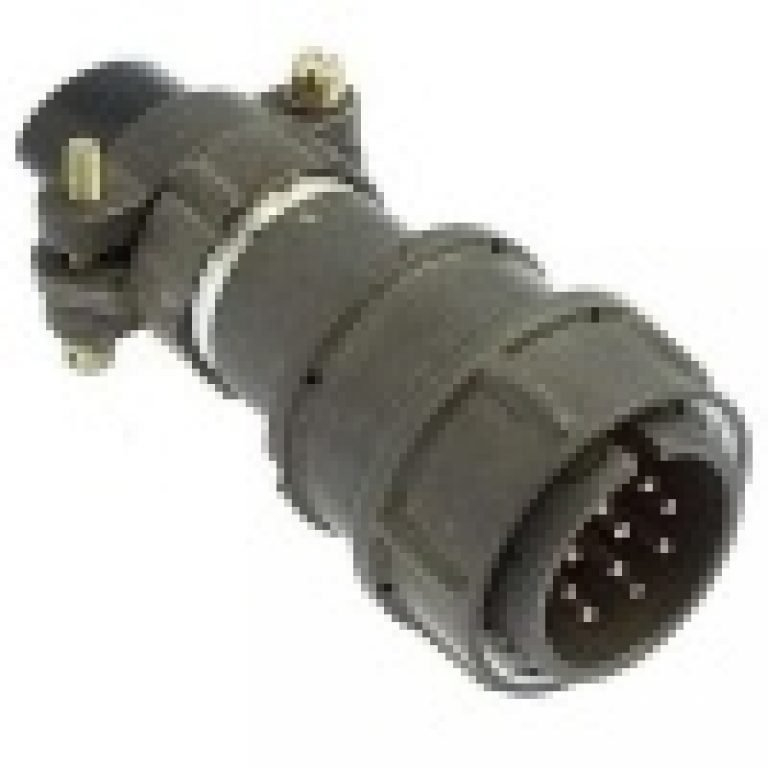

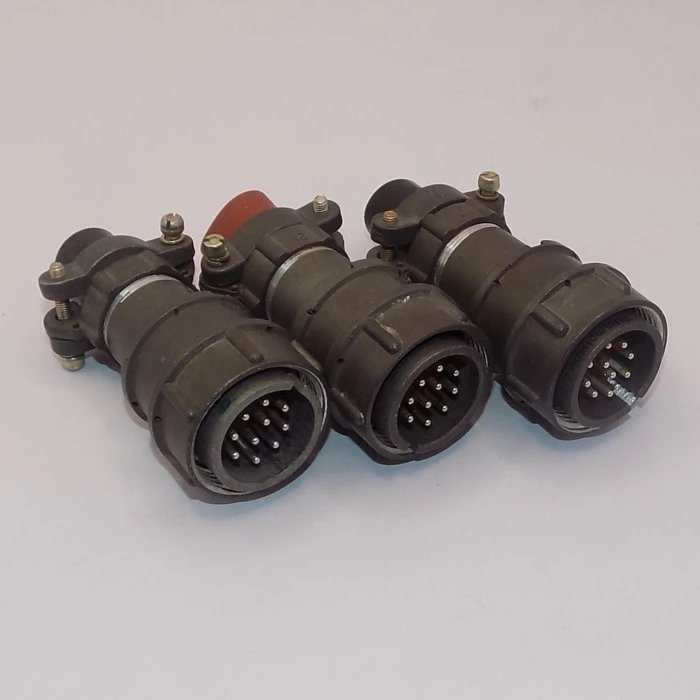

Назначение разъема 2РМДТ24БПН10ГВ1В

2РМДТ24БПН10ГВ1В — это приборная розетка производства «Элекон» серии 2РМДТ, предназначенная для надежного соединения электрических цепей в составе электронной и электротехнической аппаратуры. Изделие относится к классу негерметичных цилиндрических низкочастотных разъемов всеклиматического исполнения с тропикоустойчивостью и применяется для внутреннего монтажа в приборах.

Основное назначение розетки — коммутация длинных электрических цепей в оборонной и гражданской промышленности. Разъем рассчитан на работу в жестких климатических условиях, включая повышенную влажность, и обеспечивает стабильное электрическое соединение при воздействии широкого диапазона температур.

Подтвержденные технические особенности

Конструкция и параметры разъема 2РМДТ24БПН10ГВ1В определены серией 2РМДТ и условным размером корпуса 24 миллиметра. Ниже перечислены подтвержденные характеристики изделия.

• Условный размер корпуса — 24 миллиметра, посадочный диаметр 24 миллиметра, резьба M24 на 1.
• Количество контактов — 10, диаметр контакта 1,5 миллиметра, обозначение «5».
• Покрытие контактов — серебряное, обозначение В1.
• Максимальный ток на один контакт — до 10 ампер.
• Суммарный ток на соединитель — до 83 ампер.
• Рабочее напряжение — до 560 вольт переменного или постоянного тока.
• Частотный диапазон — до 3 мегагерц.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Материал корпуса — алюминиевый сплав.
• Масса — до 23 граммов.
• Вид сочленения — резьбовой, ресурс — 500 циклов.
• Монтаж — объемный или пайкой.
• Исполнение — приборная розетка без патрубка, негерметичная.

Разъем устойчив к воздействию высокой влажности — до 98 процентов при температуре плюс 25 градусов Цельсия. Приемка изделия — «5».

Область применения и особенности совместимости

Розетка 2РМДТ24БПН10ГВ1В применяется в приборах для внутреннего монтажа, где требуется надежное соединение электрических цепей в условиях вибрации, перепадов температур и повышенной влажности. Изделие востребовано в оборонной и гражданской промышленности, в том числе в составе аппаратуры, эксплуатируемой в тропических и морских условиях.

Важной особенностью является то, что разъемы серии 2РМДТ не взаимосочленяются с серией 2РМТ. При подборе ответной части необходимо учитывать это ограничение совместимости. Монтаж розетки возможен объемным способом или пайкой, что делает ее пригодной для различных компоновок приборов.

Резьбовое сочленение обеспечивает надежную механическую фиксацию и ресурс до 500 циклов соединения и разъединения. Алюминиевый сплав корпуса при массе до 23 граммов сохраняет прочность конструкции при умеренной нагрузке на шасси прибора.

Ключевые параметры для подбора

1. Серия — 2РМДТ, категория 2РМД.
2. Тип изделия — приборная розетка без патрубка, негерметичная.
3. Условный размер корпуса — 24 миллиметра.
4. Число контактов — 10, диаметр 1,5 миллиметра.
5. Покрытие контактов — серебро.
6. Ток на контакт — до 10 ампер, суммарно до 83 ампер.
7. Напряжение — до 560 вольт.
8. Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия.

Артикул изделия — 2246. Производитель — «Элекон». Приемка — «5».
