Назначение и область применения

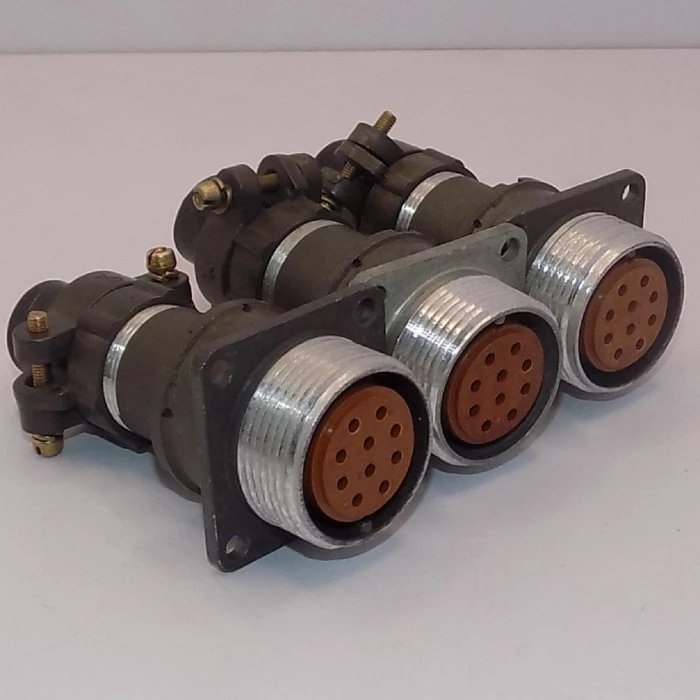

2РМДТ24БПН10Г5В1В — это блочная розетка цилиндрического низкочастотного разъёма, выпускаемая компанией «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе промышленного оборудования, приборных стоек и блоков, где требуется надёжное и компактное соединение с устойчивостью к вибрационным нагрузкам.

Благодаря блочному исполнению разъём удобен для монтажа непосредственно на корпус прибора или панель блока. Внутренний объёмный монтаж позволяет размещать проводные соединения внутри корпуса, что упрощает компоновку аппаратуры и снижает риск повреждения проводки при эксплуатации.

Основные технические характеристики

• Количество контактов — 10.
• Номинальный ток на контакт — 12 А.
• Рабочая частота цепей — до 3 МГц.
• Степень защиты — IP20.
• Сечение подключаемого провода — до 1 мм².
• Тип заделки жил — пайка.
• Материал корпуса — металл.
• Патрубок — прямой.
• Сочленение — резьбовое, с одношпоночной поляризацией.
• Покрытие контактов — золотое.
• Масса — около 47 г.

Конструкция и особенности

Контакты разъёма размещены в карболитовом основании, заключённом в металлический корпус. Такое сочетание материалов обеспечивает механическую прочность и электрическую изоляцию контактной группы. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и обеспечивает стабильный электрический контакт при вибрациях и умеренных ударных нагрузках.

Розетка соответствует вилке типа Ю8243 или Ю8263, что позволяет собирать ответные части с проверенной совместимостью. Покрытие контактов золотом снижает переходное сопротивление и повышает устойчивость к коррозии при длительной эксплуатации.

Маркировка и расшифровка обозначения

Обозначение 2РМДТ24БПН10Г5В1В читается последовательно и отражает ключевые параметры изделия:

1. 2РМДТ — серия цилиндрического низкочастотного разъёма, типоразмер 24.
2. БПН — исполнение «розетка блочная».
3. 10 — число контактов.
4. Г5 — золотое покрытие контактов.
5. В1В — вариант исполнения корпуса и патрубка.

Артикул изделия — 80291. Товар относится к категории 2РМД и производится компанией «Элекон».

Применение и монтаж

Розетка устанавливается на панель или корпус блока и подключается пайкой. При монтаже важно соблюдать поляризацию при сочленении с ответной вилкой и не превышать допустимое сечение провода 1 мм². Степень защиты IP20 допускает эксплуатацию в закрытых помещениях без прямого воздействия влаги и пыли.

Типичные сферы использования — промышленные системы управления, измерительная аппаратура, блоки питания и другое оборудование, где требуется компактное соединение с номинальным током до 12 А на контакт и устойчивость к вибрациям.
