2РМДТ24БПН10Г5В1В: цилиндрический разъём для надёжных электрических соединений

Соединитель 2РМДТ24БПН10Г5В1В относится к серии низкочастотных цилиндрических разъёмов 2РМДТ, применяемых для создания разъёмных соединений в цепях постоянного и переменного тока. Модель рассчитана на внутренний объёмный монтаж пайкой и используется там, где важны компактность, стабильность контакта и устойчивость к эксплуатационным воздействиям.

Конструкция и назначение

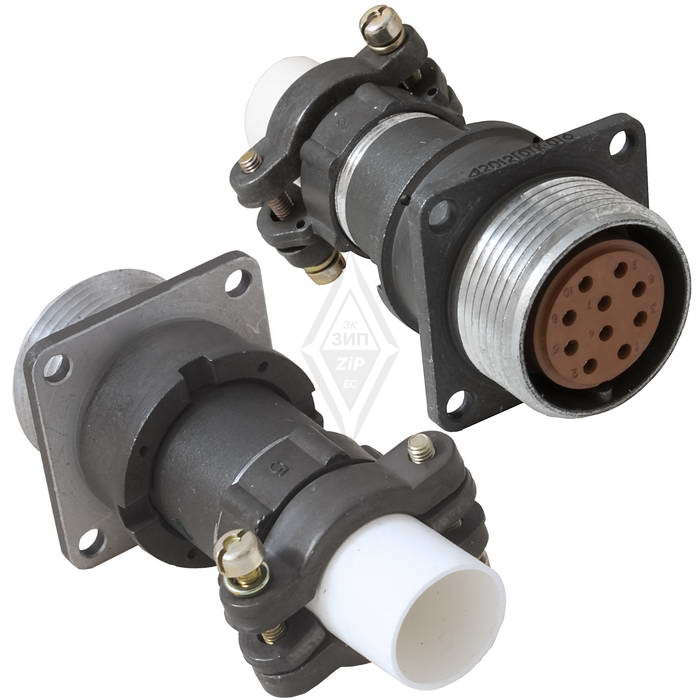

2РМДТ24БПН10Г5В1В представляет собой блочную розетку с 10 контактами. Условный размер корпуса — 24, диаметр контактов — 1 мм. Конструкция предусматривает установку на блок или панель оборудования, а резьбовое сочленение с ответной частью помогает надёжно фиксировать соединение при вибрациях и механических нагрузках.

Серия 2РМДТ является негерметичной и тропикоустойчивой. Такие соединители применяют в составе промышленного оборудования, систем автоматики, измерительной техники, транспортной аппаратуры и других устройств, использующих многоконтактные электрические линии.

Основные характеристики

Параметры конкретной модификации указывают на возможность работы при напряжении до 560 В. Для разъёмов 2РМДТ характерна эксплуатация в цепях постоянного и переменного тока с частотой до 3 МГц, а серебряное покрытие контактных элементов способствует стабильному электрическому контакту.

Преимущества применения

• Блочное исполнение упрощает интеграцию разъёма в корпус прибора, шкаф управления или панель оборудования.

• Десять контактов позволяют организовать передачу нескольких цепей в одном компактном интерфейсе.

• Резьбовое соединение снижает риск самопроизвольного рассоединения при вибрационных воздействиях.

• Корпус из металла и изоляционная часть из пресс-материала обеспечивают механическую прочность конструкции.

• Рабочий диапазон от −60 до +100 °C делает разъём пригодным для эксплуатации в условиях заметных температурных перепадов.

• Ресурс до 500 сочленений-расчленений подходит для оборудования, которое требует регулярного обслуживания, замены модулей или подключения внешних кабельных линий.

Что учитывать при выборе

При подборе ответной части необходимо сопоставить тип соединителя, расположение и число контактов, исполнение корпуса, вид монтажной части и совместимость по резьбовому соединению. Важно также учитывать электрическую нагрузку каждой цепи, условия окружающей среды, способ прокладки кабеля и требования к экранированию.

Например, 2РМДТ24БПН10Г5В1В может использоваться в приборном блоке для подключения десяти сигнальных или питающих линий к внешнему кабелю. Блочная розетка устанавливается на корпус оборудования, а ответная кабельная часть фиксируется резьбовым соединением, формируя устойчивый многоконтактный интерфейс.

Итог

2РМДТ24БПН10Г5В1В — это 10-контактный цилиндрический низкочастотный разъём блочного исполнения для построения надёжных электрических соединений. Сочетание резьбовой фиксации, серебряных контактов, широкого температурного диапазона и ресурса до 500 циклов делает его практичным решением для промышленной аппаратуры, приборостроения и систем управления.
