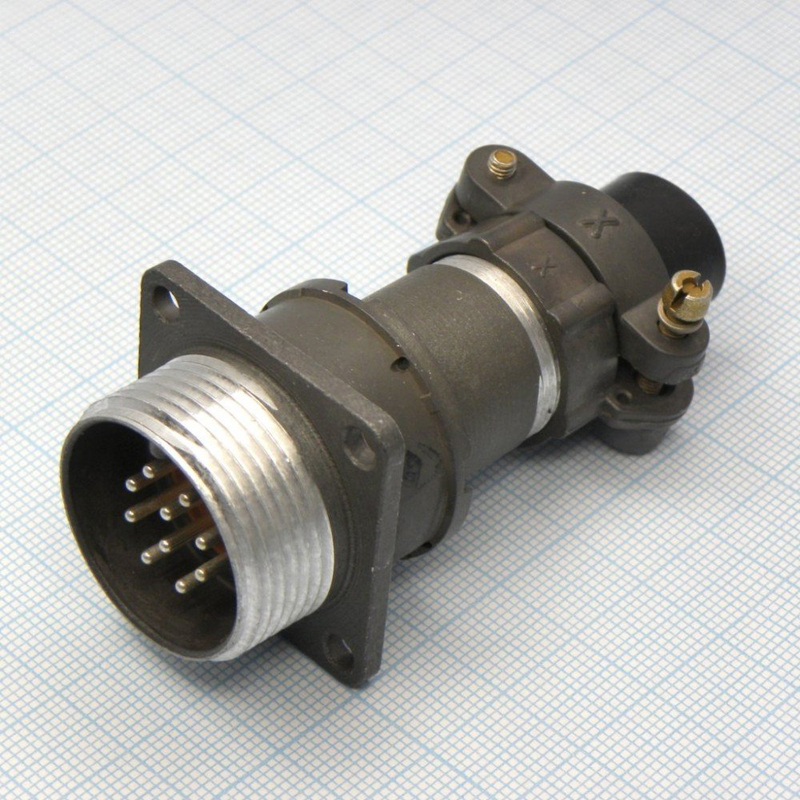

2РМДТ24БПН10Г5В1В 2026г
Технические характеристики
2РМДТ24БПН10Г5В1 — это низкочастотный цилиндрический электрический разъём серии 2РМД/2РМДТ, предназначенный для соединения и разъединения цепей постоянного и переменного тока (до нескольких мегагерц) в аппаратуре общего и промышленного назначения.
2РМДТ — серия разъёмов:
2РМ/2РМД — цилиндрические низкочастотные соединители с резьбовым соединением.
«Т» обычно указывает на модификацию повышенной стойкости (по климату/механике) относительно базового 2РМД (по аналогии с рядом типоисполнений).
24 — условный размер корпуса (диаметр корпуса и габариты).
Б — блочный (приборный) корпус, устанавливается на панель/шасси прибора.
П — прямой патрубок или прямое исполнение (в отличие от углового).
Н — для неэкранированного кабеля (тип гайки/патрубка рассчитан под обычный кабель без оплётки).
10 — количество контактов внутри разъёма.
Г — часть соединителя «розетка» (гнёзда), вилка в маркировке обозначается «Ш».
5 — конфигурация контактов: все контакты диаметром 1,5 мм (вариант «5» в таблице конфигураций).
В — покрытие контактов серебром (А — это золото, В — серебро).
1 — теплостойкость до 100 °С по ряду 2РМД (максимальная допустимая температура окружающей среды).
В1 (в конце) — дополнительное обозначение климатического исполнения/особенностей конструкции (в ряду 2РМД для «В» указывают всеклиматическое исполнение).
Для типоисполнения 2РМД24…10Г5В1 (розетка, 10 контактов, серебро) в ряду 2РМД указываются следующие типовые параметры:
Количество контактов: 10.
Максимальный ток на один контакт: до 5 А.
Рабочее (максимальное рабочее) напряжение: до 560 В (амплитудное значение).
Максимальное (испытательное) напряжение: до 700 В.
Сопротивление изоляции: не менее 1000–5000 МОм в нормальных климатических условиях (в зависимости от конкретного источника по 2РМД).
Переходное сопротивление контакта: не более 0,005 Ом.
Рабочий диапазон температур: от −60 до +100 °С.
Допустимые воздействия:
вибрация от 1 до 5000 Гц с ускорением до 490 м/с² (≈50 g);
одиночные удары с ускорением до 5000 м/с² (≈500 g);
многократные удары до 1000 м/с² (≈100 g);
линейные перегрузки до 2000 м/с² (≈200 g).
Минимальная наработка: порядка 1000 ч.
Максимальное количество циклов сочленения/расчленения: около 500.
Срок сохраняемости: до 15 лет.
Тип соединения: резьбовое, одношпоночная поляризация корпусов (исключает неправильное совмещение вилки и розетки).
Монтаж: пайка проводников к хвостовикам контактов, внутренний монтаж на кабель/в прибор.
Корпус: металлический, изолятор — карболит (или аналогичный термореактивный материал).
Область применения:
промышленная электроника и автоматика;
приборостроение;
кабельные жгуты и межблочные соединения, где требуются компактные цилиндрические разъёмы с резьбовой фиксацией.
Описание
2РМДТ24БПН10Г5В1В
2РМДТ24БПН10Г5В1В: цилиндрический разъём для надёжных электрических соединений
Соединитель 2РМДТ24БПН10Г5В1В относится к серии низкочастотных цилиндрических разъёмов 2РМДТ, применяемых для создания разъёмных соединений в цепях постоянного и переменного тока. Модель рассчитана на внутренний объёмный монтаж пайкой и используется там, где важны компактность, стабильность контакта и устойчивость к эксплуатационным воздействиям.
Конструкция и назначение

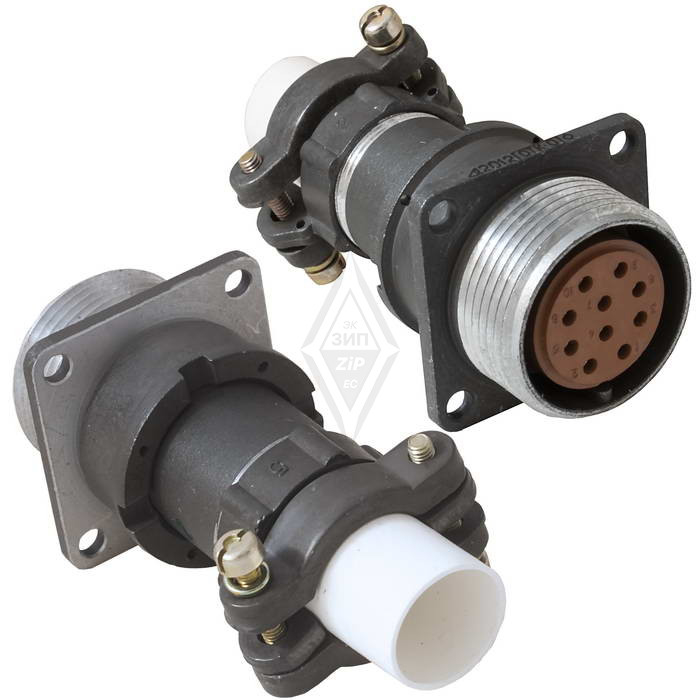

2РМДТ24БПН10Г5В1В представляет собой блочную розетку с 10 контактами. Условный размер корпуса — 24, диаметр контактов — 1 мм. Конструкция предусматривает установку на блок или панель оборудования, а резьбовое сочленение с ответной частью помогает надёжно фиксировать соединение при вибрациях и механических нагрузках.
Серия 2РМДТ является негерметичной и тропикоустойчивой. Такие соединители применяют в составе промышленного оборудования, систем автоматики, измерительной техники, транспортной аппаратуры и других устройств, использующих многоконтактные электрические линии.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | 2РМДТ |
| Исполнение | Низкочастотный цилиндрический негерметичный соединитель |
| Тип корпуса | Блочный |
| Вид соединителя | Розетка |
| Число контактов | 10 |
| Диаметр контактов | 1 мм |
| Покрытие контактов | Серебро |
| Монтаж | Внутренний, объёмный, пайкой |
| Рабочее напряжение | До 560 В |
| Рабочая частота | До 3 МГц |
| Температурный диапазон | От −60 до +100 °C |
| Ресурс сочленений | До 500 циклов |
| Минимальная наработка | Не менее 5000 часов |
Параметры конкретной модификации указывают на возможность работы при напряжении до 560 В. Для разъёмов 2РМДТ характерна эксплуатация в цепях постоянного и переменного тока с частотой до 3 МГц, а серебряное покрытие контактных элементов способствует стабильному электрическому контакту.
Преимущества применения
Блочное исполнение упрощает интеграцию разъёма в корпус прибора, шкаф управления или панель оборудования.
Десять контактов позволяют организовать передачу нескольких цепей в одном компактном интерфейсе.
Резьбовое соединение снижает риск самопроизвольного рассоединения при вибрационных воздействиях.
Корпус из металла и изоляционная часть из пресс-материала обеспечивают механическую прочность конструкции.
Рабочий диапазон от −60 до +100 °C делает разъём пригодным для эксплуатации в условиях заметных температурных перепадов.
Ресурс до 500 сочленений-расчленений подходит для оборудования, которое требует регулярного обслуживания, замены модулей или подключения внешних кабельных линий.
Что учитывать при выборе
При подборе ответной части необходимо сопоставить тип соединителя, расположение и число контактов, исполнение корпуса, вид монтажной части и совместимость по резьбовому соединению. Важно также учитывать электрическую нагрузку каждой цепи, условия окружающей среды, способ прокладки кабеля и требования к экранированию.
Например, 2РМДТ24БПН10Г5В1В может использоваться в приборном блоке для подключения десяти сигнальных или питающих линий к внешнему кабелю. Блочная розетка устанавливается на корпус оборудования, а ответная кабельная часть фиксируется резьбовым соединением, формируя устойчивый многоконтактный интерфейс.
Итог
2РМДТ24БПН10Г5В1В — это 10-контактный цилиндрический низкочастотный разъём блочного исполнения для построения надёжных электрических соединений. Сочетание резьбовой фиксации, серебряных контактов, широкого температурного диапазона и ресурса до 500 циклов делает его практичным решением для промышленной аппаратуры, приборостроения и систем управления.
