2РМДТ24БПЭ10Ш5В1В 2017г Элекон

Цена:

2100 ₽

В наличии: 90 шт.

Производитель: Элекон

Технические характеристики

2РМДТ24БПЭ10Ш5В1В от Элекон — это цилиндрический низкочастотный соединитель (вилка блочная приборная), предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Производится на заводе АО «Элекон» в Казани по ТУ ГЕ0.364.126ТУ, соответствует климатическому исполнению В2.1 для тропических условий.

Разъем имеет условный размер корпуса 24, 10 штыревых контактов диаметром 1,5 мм из латуни с серебряным покрытием (Ag), извлекаемых. Рабочее напряжение — до 560 В, максимальный ток на контакт — 10 А, сопротивление контактов — не более 2,5 мОм. Метод сочленения — резьбовой с одношпоночной поляризацией, монтаж — пайка на панель механически.

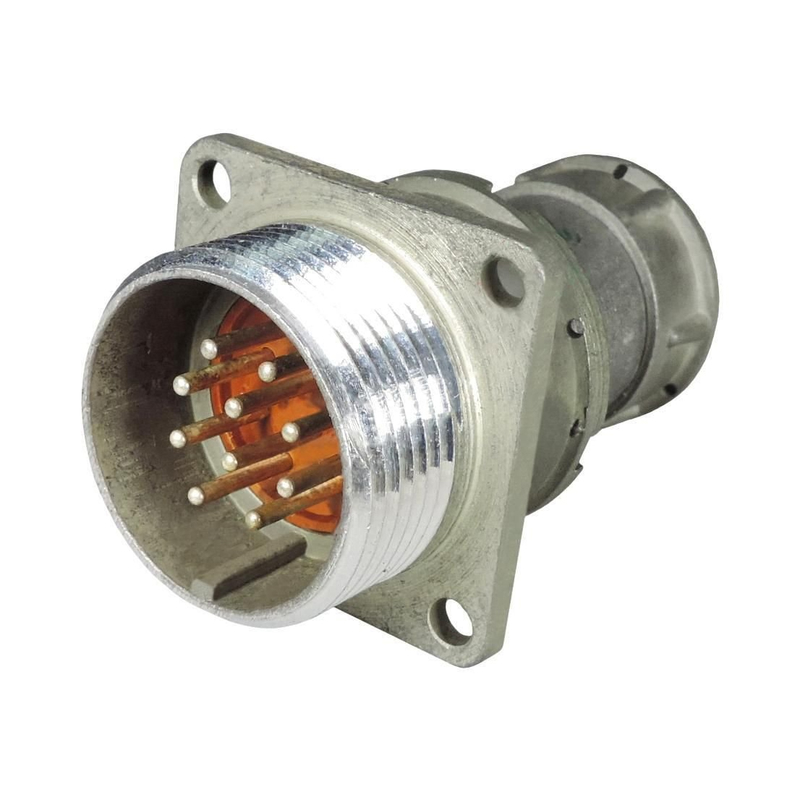

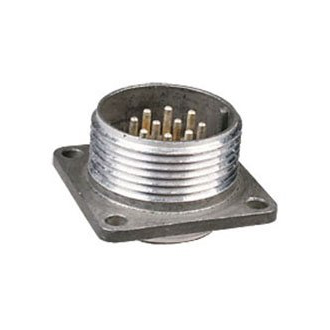

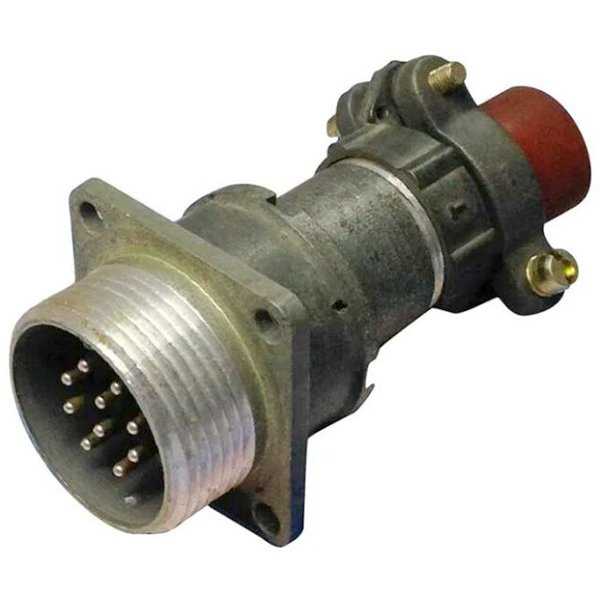

На фото показаны подобные разъемы серии 2РМД с серым алюминиевым корпусом (сплав А-22 с оксидированием) и коричневым карболитовым изолятором.

Работает в интервале температур от -60 до +100 °С, при влажности до 98% (при +25 °С) и атмосферном давлении от 133,32×10⁻¹² Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы до 170 дБ (200 g), удары до 500 g, электрическую прочность изоляции — 1850 В. Ресурс — 500 сочленений, наработка — до 175 000 часов при 80 °С на контакте.

Корпус приборный (Б) без патрубка и уплотнительной втулки, негерметичный, с перекрутом, габариты 33×33×24 мм, масса около 43 г. Установочные размеры: расстояние между отверстиями 26 мм, диаметр отверстия 3,4 мм, любое рабочее положение.

Описание

2РМДТ24БПЭ10Ш5В1В

2РМДТ24БПЭ10Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на надежную коммутацию цепей постоянного и переменного тока. Исполнение представляет собой блочную вилку с 10 контактами, предназначенную для приборного монтажа и применения в радиоэлектронной, радиотехнической и промышленной аппаратуре.

Разъем 2РМДТ24БПЭ10Ш5В1В используется там, где важны стабильность электрического соединения, механическая прочность и удобство многократного сочленения. Резьбовая фиксация помогает надежно удерживать соединенную пару при вибрационных и линейных механических нагрузках. Контакты являются извлекаемыми, а монтаж выполняется методом обжимки, что упрощает обслуживание и замену отдельных элементов в составе кабельной системы.

Основные характеристики

Для исполнения 2РМДТ24БПЭ10Ш5В1В характерны следующие параметры:

Количество контактов — 10.
Максимальное рабочее напряжение — до 560 В.
Допустимая токовая нагрузка на одиночный контакт — до 10 А.
Максимальная суммарная токовая нагрузка на соединитель — до 83 А.
Частота работы в цепях переменного тока — до 3 МГц.
Сопротивление электрического контакта — не более 2,5 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Межконтактная емкость — не более 6 пФ.
Рабочий температурный диапазон — от −60 до +100 °C.
Допустимое число сочленений и расчленений — до 500 циклов.

Конструкция и применение

Маркировка 2РМДТ24БПЭ10Ш5В1В указывает на принадлежность изделия к линейке цилиндрических соединителей 2РМДТ. Модель выполнена в негерметичном исполнении и имеет резьбовое сочленение, которое снижает риск самопроизвольного разъединения при эксплуатации оборудования. Контактная группа может иметь покрытия из серебра или золота в зависимости от исполнения, что способствует сохранению устойчивых электрических характеристик.

Такой разъем может применяться в аппаратуре связи, измерительных комплексах, системах управления, источниках питания, промышленной автоматике, испытательном оборудовании и других устройствах, где требуется разъемное подключение многожильных кабелей. Серия рассчитана на эксплуатацию в условиях температурных перепадов, вибраций и механических воздействий.

Преимущества 2РМДТ24БПЭ10Ш5В1В

Ключевыми преимуществами соединителя являются:

Прочная цилиндрическая конструкция для промышленной и приборной техники.
Резьбовая фиксация соединения.
Десятиконтактная схема для передачи питания и сигналов.
Низкое переходное сопротивление контактов.
Высокое сопротивление изоляции.
Возможность эксплуатации при низких и повышенных температурах.
Извлекаемые контакты и обжимной способ монтажа.
Ресурс многократных соединений и разъединений.

2РМДТ24БПЭ10Ш5В1В подходит для проектов, в которых необходимо обеспечить надежное разъемное соединение электрических цепей при напряжении до 560 В и токовой нагрузке до 10 А на контакт. При подборе ответной части важно сверять исполнение корпуса, расположение контактов, тип монтажного соединения и климатические требования конкретного оборудования.
