2РМДТ24БПЭ10Ш5В1В 2026г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМДТ24БПЭ10Ш5В1В «5» — это цилиндрический низкочастотный негерметичный соединитель вилочного типа объемного монтажа с резьбовой фиксацией, предназначенный для соединения электрических цепей постоянного и переменного тока (до 3 МГц) в радиоэлектронной аппаратуре общего и специального назначения. Он имеет 10 контактов диаметром 1,5 мм с серебряным покрытием, блочный корпус условного размера 24 без патрубка и всеклиматическое исполнение.

Соединитель выдерживает рабочее напряжение до 560 В (максимум 700 В), ток на контакт — до 10 А (общий до 83 А), сопротивление контакта — не более 2,5–3 мОм, изоляции — не менее 5000 МОм. Рабочая температура от -60 до +100 °С, срок службы — 15 лет, наработка — 1000 ч, до 500 циклов соединений.

Выдерживает вибрацию 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с², линейное ускорение 2000 м/с², акустический шум до 170 дБ. Усилие расчленения — до 98 Н, габариты 33×33×25 мм, масса до 20 г, материал корпуса — металл, изолятор — карболит.

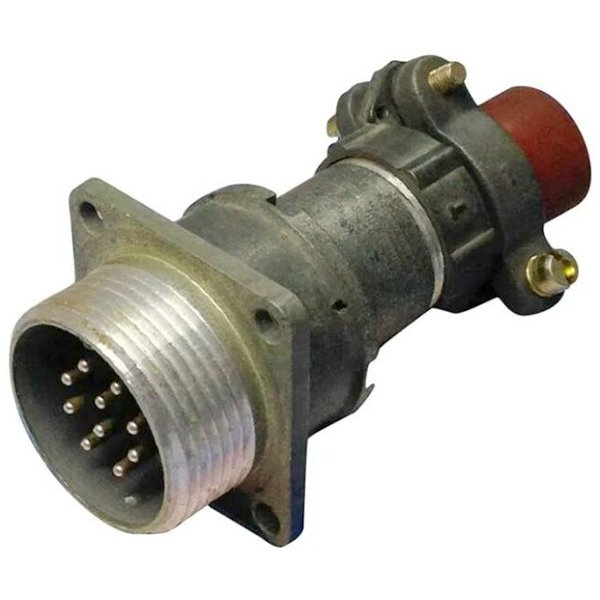

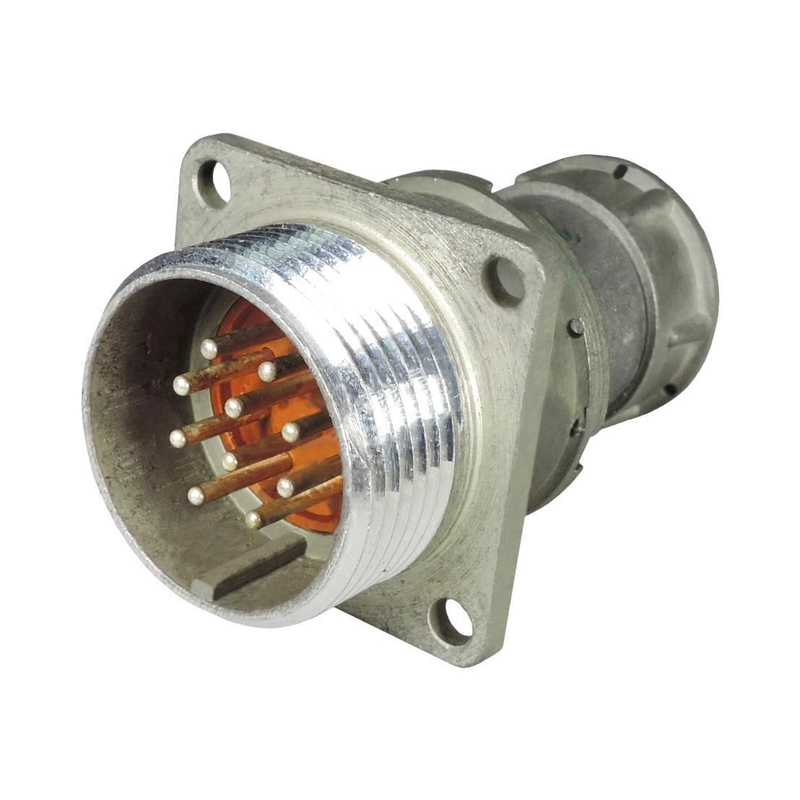

На фото показан типичный вид разъема 2РМДТ с контактами и маркировкой, соответствующий серии.

Используется во внутренних узлах аппаратуры в условиях умеренного и холодного климата (УХЛ), при пониженном/повышенном давлении и смене температур.

Описание

2РМДТ24БПЭ10Ш5В1В

2РМДТ24БПЭ10Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на надежную коммутацию цепей постоянного и переменного тока. Исполнение представляет собой блочную вилку с 10 контактами, предназначенную для приборного монтажа и применения в радиоэлектронной, радиотехнической и промышленной аппаратуре.

Разъем 2РМДТ24БПЭ10Ш5В1В используется там, где важны стабильность электрического соединения, механическая прочность и удобство многократного сочленения. Резьбовая фиксация помогает надежно удерживать соединенную пару при вибрационных и линейных механических нагрузках. Контакты являются извлекаемыми, а монтаж выполняется методом обжимки, что упрощает обслуживание и замену отдельных элементов в составе кабельной системы.

Основные характеристики

Для исполнения 2РМДТ24БПЭ10Ш5В1В характерны следующие параметры:

Количество контактов — 10.
Максимальное рабочее напряжение — до 560 В.
Допустимая токовая нагрузка на одиночный контакт — до 10 А.
Максимальная суммарная токовая нагрузка на соединитель — до 83 А.
Частота работы в цепях переменного тока — до 3 МГц.
Сопротивление электрического контакта — не более 2,5 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Межконтактная емкость — не более 6 пФ.
Рабочий температурный диапазон — от −60 до +100 °C.
Допустимое число сочленений и расчленений — до 500 циклов.

Конструкция и применение

Маркировка 2РМДТ24БПЭ10Ш5В1В указывает на принадлежность изделия к линейке цилиндрических соединителей 2РМДТ. Модель выполнена в негерметичном исполнении и имеет резьбовое сочленение, которое снижает риск самопроизвольного разъединения при эксплуатации оборудования. Контактная группа может иметь покрытия из серебра или золота в зависимости от исполнения, что способствует сохранению устойчивых электрических характеристик.

Такой разъем может применяться в аппаратуре связи, измерительных комплексах, системах управления, источниках питания, промышленной автоматике, испытательном оборудовании и других устройствах, где требуется разъемное подключение многожильных кабелей. Серия рассчитана на эксплуатацию в условиях температурных перепадов, вибраций и механических воздействий.

Преимущества 2РМДТ24БПЭ10Ш5В1В

Ключевыми преимуществами соединителя являются:

Прочная цилиндрическая конструкция для промышленной и приборной техники.
Резьбовая фиксация соединения.
Десятиконтактная схема для передачи питания и сигналов.
Низкое переходное сопротивление контактов.
Высокое сопротивление изоляции.
Возможность эксплуатации при низких и повышенных температурах.
Извлекаемые контакты и обжимной способ монтажа.
Ресурс многократных соединений и разъединений.

2РМДТ24БПЭ10Ш5В1В подходит для проектов, в которых необходимо обеспечить надежное разъемное соединение электрических цепей при напряжении до 560 В и токовой нагрузке до 10 А на контакт. При подборе ответной части важно сверять исполнение корпуса, расположение контактов, тип монтажного соединения и климатические требования конкретного оборудования.
