Назначение разъёма 2РМДТ24БПЭ10Ш5А1В

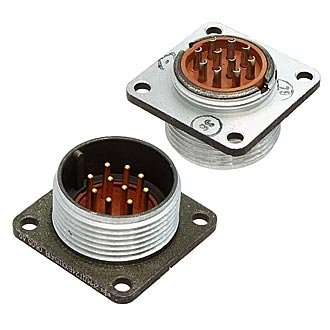

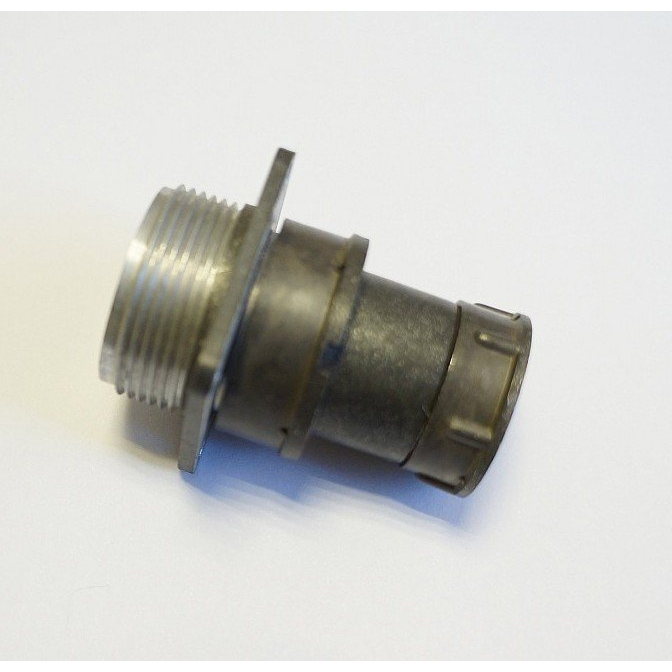

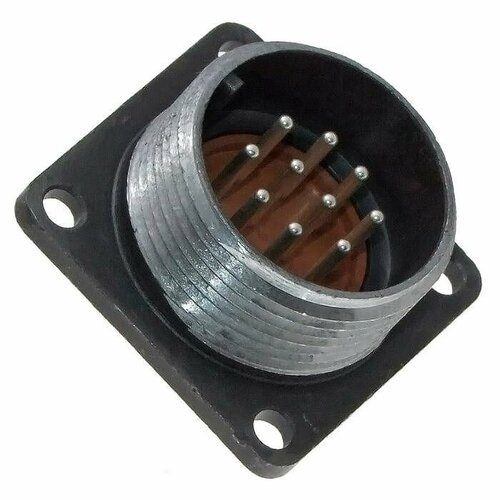

2РМДТ24БПЭ10Ш5А1В — цилиндрический электрический разъём серии 2РМДТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в промышленных и приборных системах. Изделие относится к категории приборных вилок блочного (объёмного) монтажа и применяется там, где требуется компактное и виброустойчивое подключение ответных частей.

Разъём имеет 10 штыревых контактов диаметром 1,5 мм и посадочный диаметр корпуса 24 мм. Исполнение — без патрубка, соединение с ответной частью резьбовое. Конструкция негерметичная.

Подтверждённые особенности конструкции

Маркировка изделия отражает его исполнение: 2РМДТ обозначает термостойкую модификацию серии 2РМД, число 24 — размер корпуса, Б — блочный тип, П — исполнение с прямым патрубком (в данной модели патрубок отсутствует), Э — исполнение, 10 — число контактов, Ш5 — шаг 5 мм, А1 — тип контакта, В — вилка.

Контакты имеют покрытие серебром или золотом, что обеспечивает надёжный электрический контакт. Теплостойкость корпуса и изоляции — до 100 градусов Цельсия с учётом допустимого перегрева контактов до 180 градусов Цельсия.

Технические характеристики

• Максимальное напряжение: от 560 до 700 В.
• Ток на контакт: до 10 А; суммарный ток на разъём: до 83 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате.
• Удары: одиночные до 5000 метров на секунду в квадрате, многократные до 1000 метров на секунду в квадрате.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: не менее 1000 часов; число сочленений: 500 циклов; срок хранения: 15 лет.

Область применения

Разъём используется в промышленном оборудовании, включая системы HVAC, вакуумные насосы и холодильные установки. Благодаря высокой вибрационной стойкости и широкому температурному диапазону он подходит для надёжного соединения электрических цепей в экстремальных условиях эксплуатации.

Штыревое исполнение и блочный монтаж делают вилку удобной для установки в приборных корпусах и на панелях оборудования, где требуется частая разборка и повторное сочленение соединения.

Порядок применения

1. Проверить соответствие ответной части типу разъёма и числу контактов.
2. Установить вилку в посадочное место блочного монтажа с диаметром корпуса 24 мм.
3. Соединить с ответной частью и зафиксировать резьбовым соединением.
4. Проверить надёжность контакта и целостность покрытия контактов перед вводом в эксплуатацию.
