2РМДТ24БПЭ10Г5В1В: цилиндрический разъём для надёжного соединения электроцепей

2РМДТ24БПЭ10Г5В1В — промышленный цилиндрический низкочастотный электрический соединитель серии 2РМДТ. Он применяется для разъёмного подключения цепей постоянного и переменного тока в оборудовании, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта.

Изделие относится к кабельному исполнению и оснащается прямым патрубком с элементами для работы с экранированным кабелем. Такая конструкция удобна при монтаже жгутов и кабельных линий в приборостроении, системах автоматики, промышленной электронике и специальной технике.

Конструкция и особенности

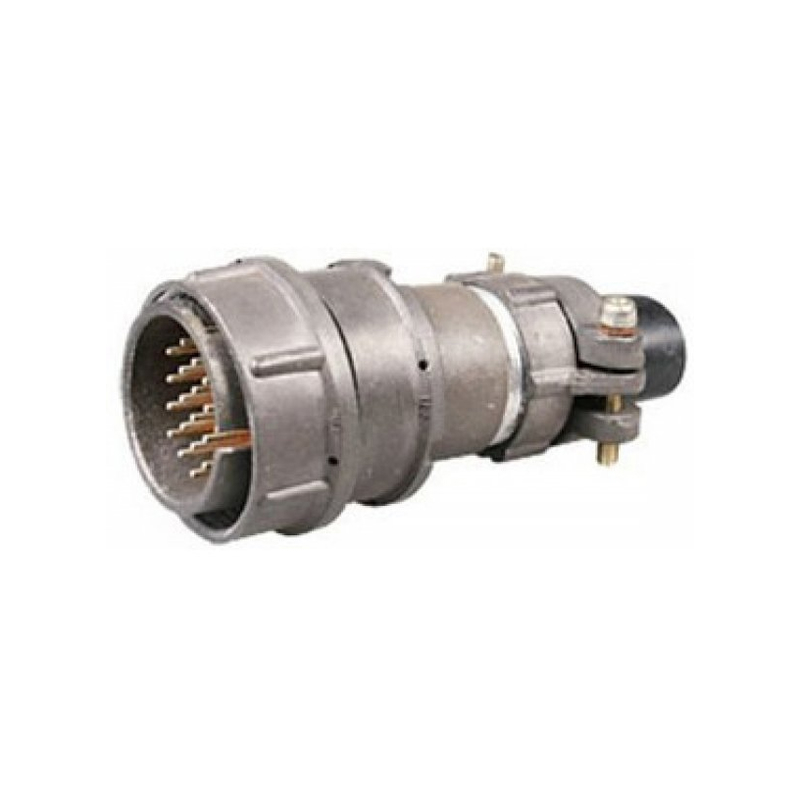

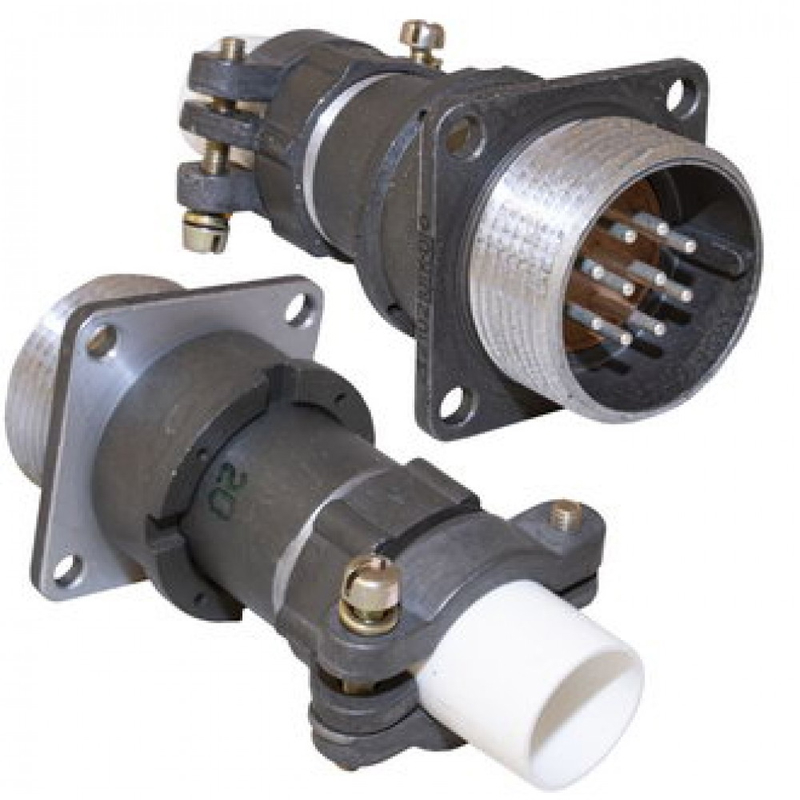

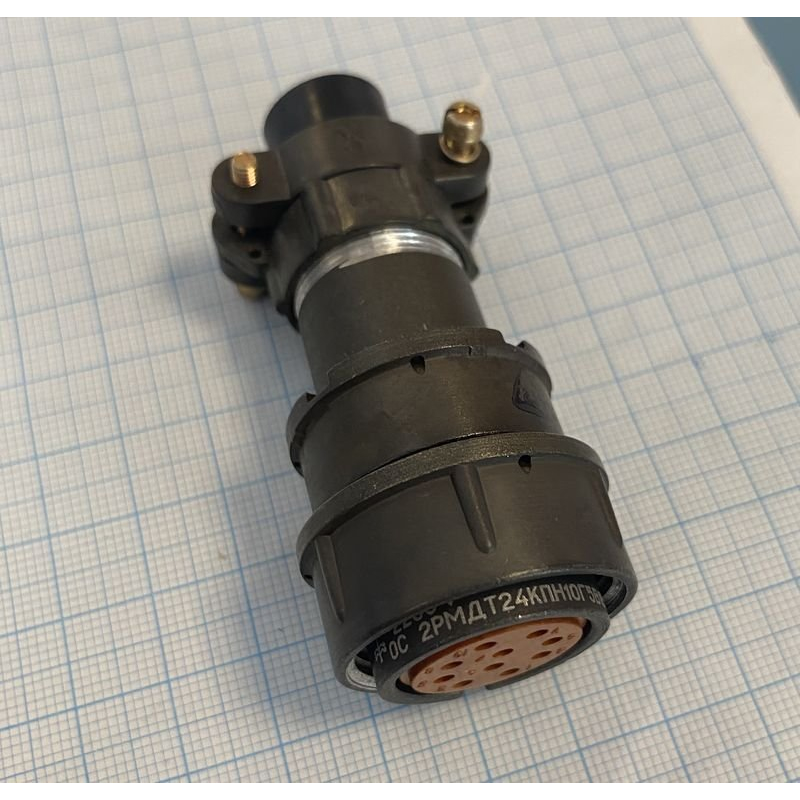

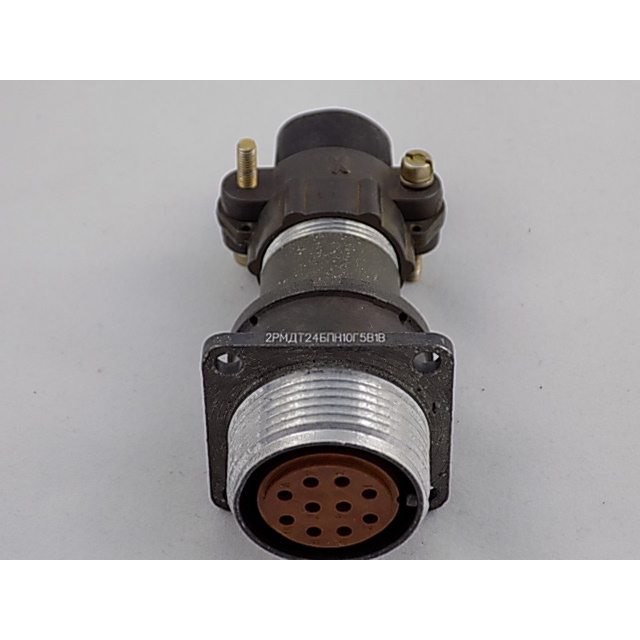

Разъём 2РМДТ24БПЭ10Г5В1В выполнен в металлическом корпусе из алюминиевого сплава. Цилиндрическая форма корпуса и резьбовое сочленение ответных частей помогают обеспечить фиксированное положение разъёма после подключения, снижая риск самопроизвольного рассоединения при вибрациях и механических нагрузках.

Маркировка изделия отражает его конструктивное исполнение:

• 2РМДТ — серия цилиндрических низкочастотных соединителей.

• 24 — условный размер корпуса.

• БПЭ — кабельное исполнение с прямым патрубком и конструкцией для экранированного кабеля.

• 10 — количество контактов.

• Г — розеточная часть соединителя.

• 5 — схема расположения контактов с контактами диаметром 1,5 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100 °C.

• В — всеклиматическое исполнение.

Электрические параметры

Исполнение с десятью контактами позволяет подключать несколько независимых цепей через один компактный разъём. Для соединителей этой конфигурации характерны контакты диаметром 1,5 мм, рассчитанные на передачу тока до 10 А на контакт; допустимое рабочее напряжение может достигать 560 В. Серебряное покрытие контактных элементов способствует уменьшению переходного сопротивления и поддержанию качественного электрического соединения.

К ключевым параметрам, важным при проектировании, относятся:

• 10 извлекаемых контактов;

• диаметр контактов 1,5 мм;

• рабочее напряжение до 560 В;

• токовая нагрузка до 10 А на контакт;

• низкое переходное сопротивление контакта — до 2,5 мОм для контактов диаметром 1,5 мм;

• сопротивление изоляции до 5000 МОм в нормальных климатических условиях;

• электрическая прочность изоляции до 1850 В;

• резьбовая фиксация ответных частей.

Устойчивость к условиям эксплуатации

Соединители серии 2РМДТ рассчитаны на эксплуатацию в широком диапазоне температур — ориентировочно от −60 °C до +100 °C. Конструкция сохраняет работоспособность при повышенной влажности, вибрации, ударах и линейных ускорениях, что расширяет возможности её применения в оборудовании с интенсивными механическими нагрузками.

Ресурс сочленений и расчленений для подобных разъёмов составляет не менее 500 циклов. Это делает 2РМДТ24БПЭ10Г5В1В подходящим для аппаратуры, которая требует периодического обслуживания, замены модулей или отсоединения кабельных сборок.

Где используется 2РМДТ24БПЭ10Г5В1В

Разъём может использоваться в составе:

• систем промышленной автоматики и управления;

• измерительных приборов и контрольно-испытательных комплексов;

• электромеханического оборудования;

• телекоммуникационных и радиоэлектронных устройств;

• кабельных жгутов с требованиями к экранированию;

• транспортной, энергетической и специализированной аппаратуры.

Применение экранированного кабеля особенно актуально в цепях, чувствительных к электромагнитным помехам. Исполнение БПЭ помогает организовать аккуратный ввод кабеля в корпус разъёма и повысить защищённость соединения в составе экранированной кабельной линии.

Итог

2РМДТ24БПЭ10Г5В1В — это десятиконтактный цилиндрический разъём кабельного типа с резьбовой фиксацией, серебряными контактами и исполнением для экранированного кабеля. Он сочетает компактность, механическую надёжность и параметры, необходимые для подключения цепей питания, управления и передачи сигналов в промышленной и специальной аппаратуре.
